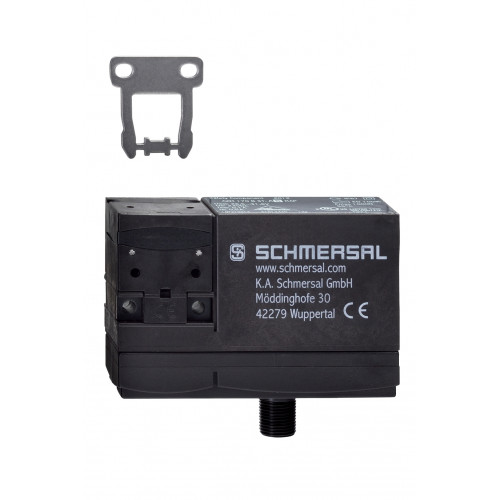

AZM 170 BZ ST-AS P

Код: 101210931
В наличии
EAN (европейский артикул)
4030661390451
Артикул (номер заказа)
101210931
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 170 BZ ST-AS P
Цена: 43 306,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Комбинированный контроль блокировки привода и соленоида
  • Электромагнитная блокировка
  • Интегрированный AS-интерфейс
  • Корпус из термопластика
  • 90 мм х 84 мм х 30 мм
  • Двойная изоляция
  • Высокая удерживающая сила
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661390451
Артикул (номер заказа)
101210931
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 170 BZ ST-AS P
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED green: Supply voltage(2) red LED: Communication error / Slave address = 0(3) LED yellow : Enabling status
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
1.16 x 10⁻⁶ /h
Категория
1
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Стандарты
EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Значение ПФХ
1.01 x 10⁻⁷ /h
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание (значение PFH)
up to max. 100,000 switching cycles/year
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Сила фиксации
5 N
Скорость срабатывания, максимальная
2 m/s
Удерживающая сила
1,000 N

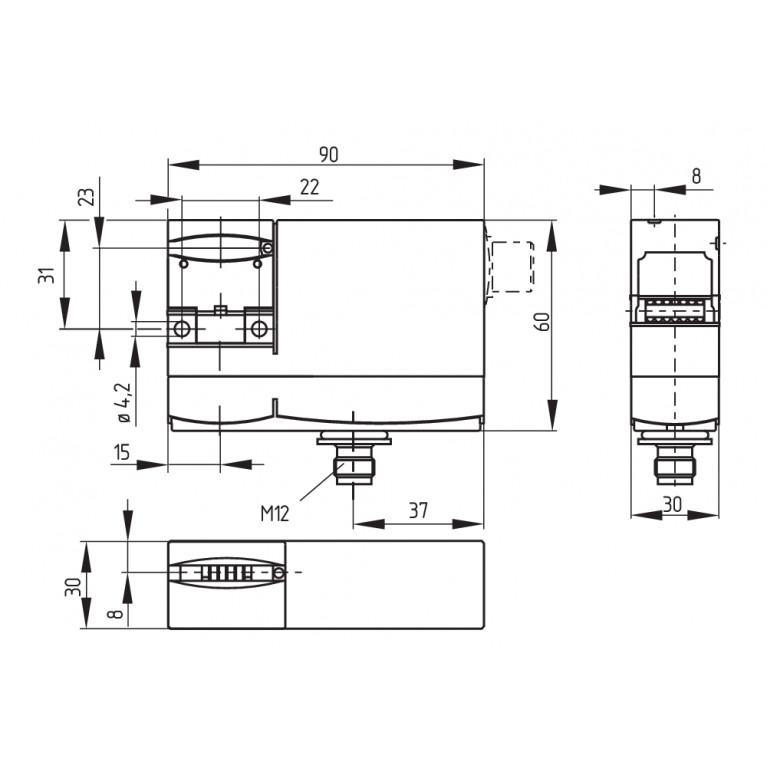

Механические данные – Размеры
Высота датчика
75.5 mm
Ширина датчика
90 mm
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 4-pole, (A-coding)
Назначение выводов
ПИН-код 1
AS-i +
ПИН-код 2
Aux - (P)
ПИН-код 3
AS-Interface -
ПИН-код 4
Aux + (P)
Общие данные
Вес брутто
288 g
Время реакции, максимальное
100 ms
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508
Общие данные - Особенности
Возможность разблокировки
Yes
Интегральная диагностика системы, статус
Yes
Количество направлений действия
2
Комбинированный контроль привода и блокировки
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.
ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC
stabilised PELV power supply
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaW
Условия окружающей среды
Класс защиты
II
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensingnon-icing
Степень защиты
IP67
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные – Вспомогательное напряжение
Номинальное рабочее напряжение
24 VDC
Потребление тока
500 mA
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
100 mA
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-7.B.F.E
AS-i, ID-код
0xB
AS-i, ID-код1
0xF
AS-i, ID-код2
0xE
AS-i, код ввода-вывода
0x7
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Safety guard and actuator detected
Биты параметров AS-i, P1
Solenoid interlock locked
Биты параметров AS-i, P2
No function
Биты параметров AS-i, P3
No function
Версия AS-i
V 2.1
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0
Solenoid control
Выходы AS-i, DO 1
No Function
Выходы AS-i, DO 2
No Function
Выходы AS-i, DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)FID: periphery error
Спецификация AS-i
