Данные для заказа

                                            EAN (европейский артикул)
                                            4030661390468


                                            Артикул (номер заказа)
                                            101211516


                                            Номер eCl@ss, версия 11.0
                                            27-27-26-03


                                            Номер eCl@ss, версия 12.0
                                            27-27-26-03


                                            Номер eCl@ss, версия 9.0
                                            27-27-26-03


                                            Номер ETIM, версия 6.0
                                            EC002593


                                            Номер ETIM, версия 7.0
                                            EC002593

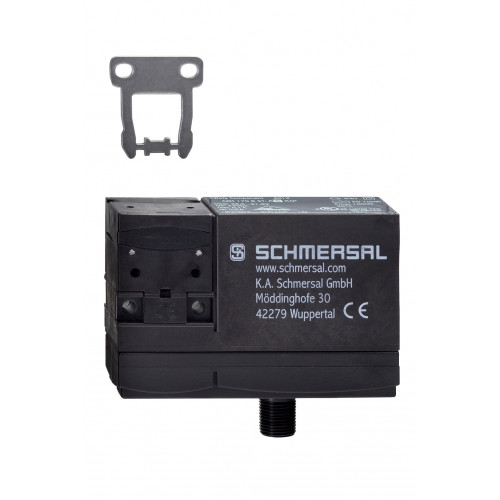

                                            Описание типа продукта
                                            AZM 170 BZ ST-AS RP-2197

                                                                                                        Индикация состояния

                                            Примечание (Светодиодный индикатор условий переключения)
                                            (1) LED green: Supply voltage(2) red LED: Communication error / Slave address = 0(3) LED yellow : Enabling status

                                                                                                        Классификация безопасности


                                            Значение ПФХ
                                            1.16 x 10⁻⁶ /h



                                            Примечание (значение PFH)
                                            up to max. 100,000 switching cycles/year



                                            Уровень полноты безопасности (SIL), подходит для применения в
                                            1


                                            Уровень производительности, до
                                            c

                                                                                                        Классификация безопасности – исключение сбоев


                                            Значение ПФХ
                                            1.01 x 10⁻⁷ /h



                                            Пожалуйста, обрати внимание
                                            Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.


                                            Примечание (значение PFH)
                                            up to max. 100,000 switching cycles/year


                                            Уровень полноты безопасности (SIL), подходит для применения в
                                            2


                                            Уровень производительности, до
                                            d

                                                                                                        Механические данные

                                            Механическая долговечность, минимум
                                            1,000,000 Operations



                                            Скорость срабатывания, максимальная
                                            2 m/s


                                            Удерживающая сила
                                            1,000 N

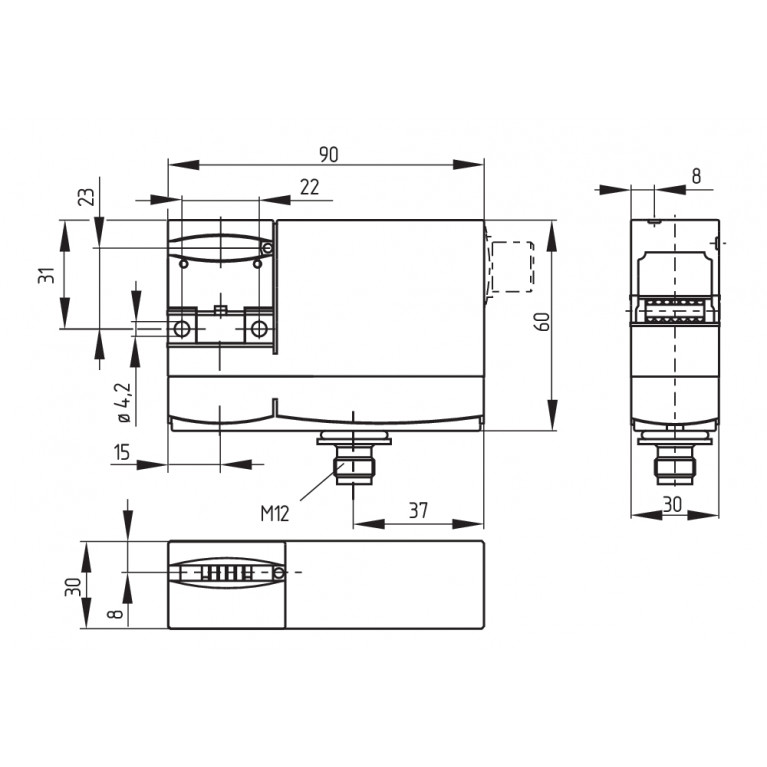

                                                                                                        Механические данные – Размеры


                                                                                                        Механические данные – техника подключения

                                            Прекращение действия
                                            Connector plug M12, 4-pole, (A-coding)

                                                                                                        Назначение выводов




                                                                                                        Общие данные


                                            Время реакции, максимальное
                                            100 ms


                                            Материал корпуса
                                            Plastic, glass-fibre reinforced thermoplastic, self-extinguishing


                                            Принцип работы
                                            electromechanical


                                            Стандарты
                                            EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 61508

                                                                                                        Общие данные - Особенности

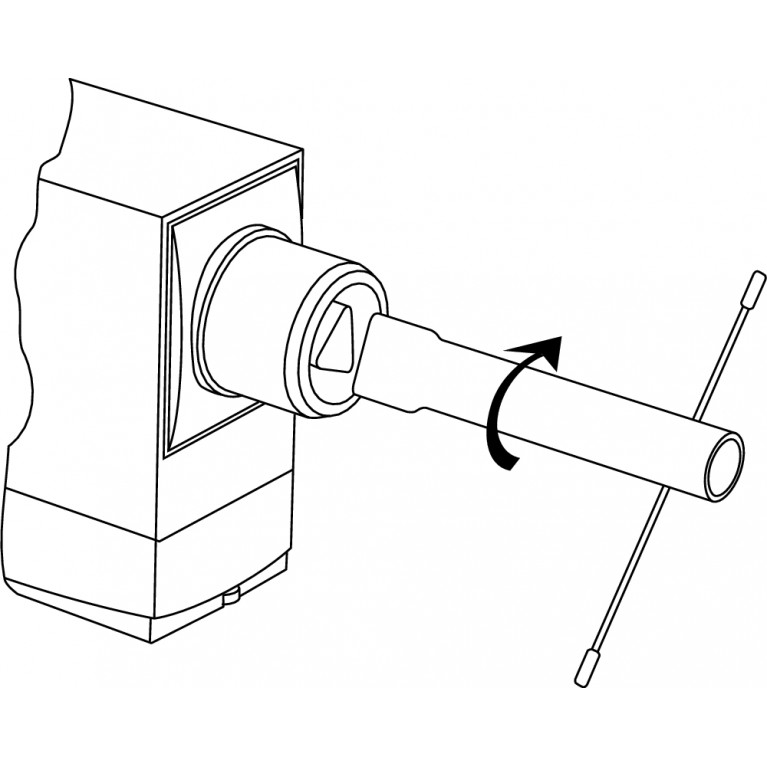

                                            Возможность разблокировки
                                            Yes


                                            Интегральная диагностика системы, статус
                                            Yes


                                            Количество направлений действия
                                            2


                                            Комбинированный контроль привода и блокировки
                                            Yes


                                                                                                        Объем поставки

                                            Объем поставки
                                            Actuator must be ordered separately.

                                                                                                        Примечание

                                            Примечание (Общее)
                                            Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.


                                            ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC
                                            stabilised PELV power supply

                                                                                                        Разрешения - Стандарты

                                            Сертификаты
                                            TÜVcULusASi-SaW

                                                                                                        Условия окружающей среды


                                            Относительная влажность, минимум
                                            30 %


                                            Относительная влажность, не более
                                            95 %


                                            Примечание (Относительная влажность)
                                            non-condensingnon-icing



                                            Температура окружающей среды
                                            -25 ... +55 °C


                                            Температура хранения и транспортировки, минимальная
                                            -25 °C


                                            Температура хранения и транспортировки, не более
                                            +85 °C

                                                                                                        Условия окружающей среды – значения изоляции

                                            Категория перенапряжения
                                            III


                                            Номинальное импульсное выдерживаемое напряжение Uimp
                                            0.8 kV


                                            Номинальное напряжение изоляции Ui
                                            32 VDC


                                                                                                        Электрические данные – Вспомогательное напряжение

                                            Номинальное рабочее напряжение
                                            24 VDC



                                            Рабочее напряжение
                                            24 VDC -15 % / +10 % (stabilised PELV power supply)

                                                                                                        Электрические данные — AS-интерфейс

                                            AS-i Потребление тока, максимальное
                                            100 mA


                                            Номинальное рабочее напряжение
                                            26.5 ... 31.6 VDC (Protection against polarity reversal)

                                                                                                        Электрические данные — спецификация AS-интерфейса





                                            AS-i, код ввода-вывода
                                            0x7



                                            Биты параметров AS-i, P0
                                            Safety guard and actuator detected


                                            Биты параметров AS-i, P1
                                            Solenoid interlock locked


                                            Биты параметров AS-i, P2
                                            No function


                                            Биты параметров AS-i, P3
                                            No function



                                            Вход AS-i, канал 1
                                            Data bits DI 0 / DI 1 = dynamic code transmission


                                            Вход AS-i, канал 2
                                            Data bits DI 2 / DI 3 = dynamic code transmission


                                            Выходы AS-i, DO 0
                                            Solenoid control


                                            Выходы AS-i, DO 1
                                            No Function


                                            Выходы AS-i, DO 2
                                            No Function


                                            Выходы AS-i, DO 3
                                            No Function


                                            Примечание (адрес модуля ввода AS-i)
                                            Preset to address 0, can be changed through AS-interface bus master or hand-held programming device


                                            Примечание (биты AS-iParameter)
                                            Set the parameter outputs to "1111" (0xF)FID: periphery error


                                            Спецификация AS-i
                                            Safety-Slave
