Аксессуар
Рекомендация (привод)
AZ/AZM201-B1AZ/AZM201-B30
Данные для заказа
EAN (европейский артикул)
4030661524276
Артикул (номер заказа)
103025869
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

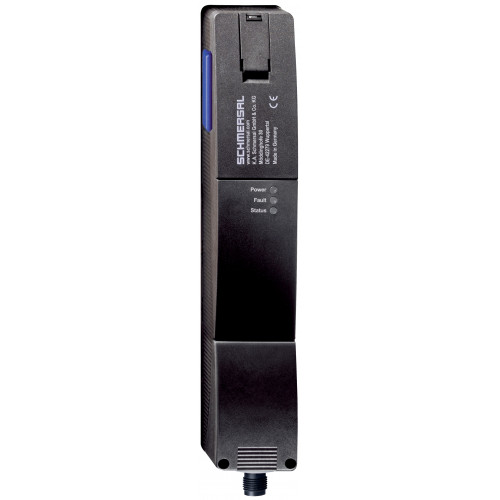

Описание типа продукта
AZM201Z-I1-ST-T-AS-P
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Status and diagnostics: Transmitter + receiver(2) LED red: Internal device error(3) LED yellow: Device condition
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности - Функция блокировки
Значение ПФХ
1.81 x 10⁻⁹ /h
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности - Функция блокировки защитного кожуха
Примечание (уровень производительности)
Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Момент затяжки крепежных винтов, не более
8 Nm
Примечание (сила зажима Fмакс.)
1,300 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Примечание (сила зажима ФЖ)
1,000 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Скорость срабатывания, максимальная
0.2 m/s
Тип крепежных винтов
2x M6
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

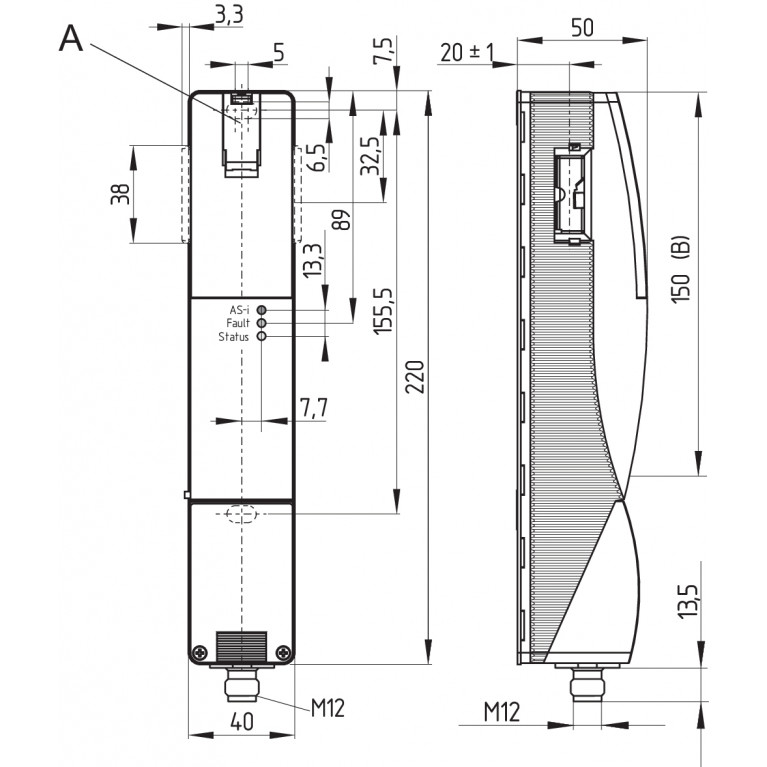

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 4-pole, (A-coding)
Назначение выводов
Общие данные
Время реакции, максимальное
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Individual coding
Материал корпуса
Glass-fibre, reinforced thermoplastic
Продолжительность риска, максимальная
200 ms
Стандарты
EN IEC 62026-2EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Возможность разблокировки
Yes
Интегральная диагностика системы, статус
Yes
Количество направлений действия
2
Объем поставки
Объем поставки
Actuator must be ordered separately.Triangular key for AZM 201
Примечание
ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC
stabilised PELV power supply
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaWFCCICANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Время до готовности, максимальное
4,000 ms
Частота переключения, максимальная
1 Hz
Электрические данные – Вспомогательное напряжение
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
100 mA
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — магнитное управление
Время включения магнита
100 %
Электрические данные — спецификация AS-интерфейса
AS-i, код ввода-вывода
0x7
Биты параметров AS-i, P0
Safety guard and actuator detected
Биты параметров AS-i, P1
Solenoid interlock locked
Биты параметров AS-i, P2
Magnet voltage in tolerance range
Биты параметров AS-i, P3
Internal device error (FID)
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0
Solenoid control
Выходы AS-i, DO 1
No Function
Выходы AS-i, DO 2
No Function
Выходы AS-i, DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
FID: periphery error
Спецификация AS-i
Safety-Slave
