Данные для заказа
EAN (европейский артикул)
4030661628417
Артикул (номер заказа)
103050608
Номер eCl@ss, версия 11.0
27-37-12-16
Номер eCl@ss, версия 12.0
27-37-12-16
Номер eCl@ss, версия 9.0
27-37-12-16
Номер ETIM, версия 6.0
EC000225
Номер ETIM, версия 7.0
EC000225

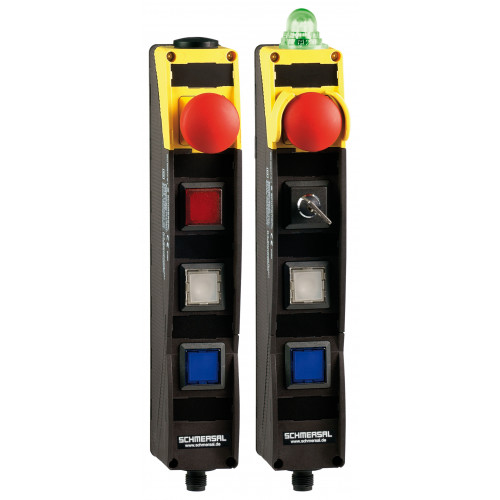

Описание типа продукта
BDF 200-SD-NHK-SW20-LTBU-LTRD
Примечание (данные для заказа)
Notice: see ordering code
Классификация безопасности
Значение ПФХ
2.89 x 10⁻¹⁰ /h
Примечание (значение PFH)
up to max. 5,000 switching cycles/year
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, Командные устройства
1,000,000 Operations
Механический срок службы, кнопка аварийной остановки
100,000 Operations
Монтаж
interior mounting holes
Тип крепежных винтов
2x M5

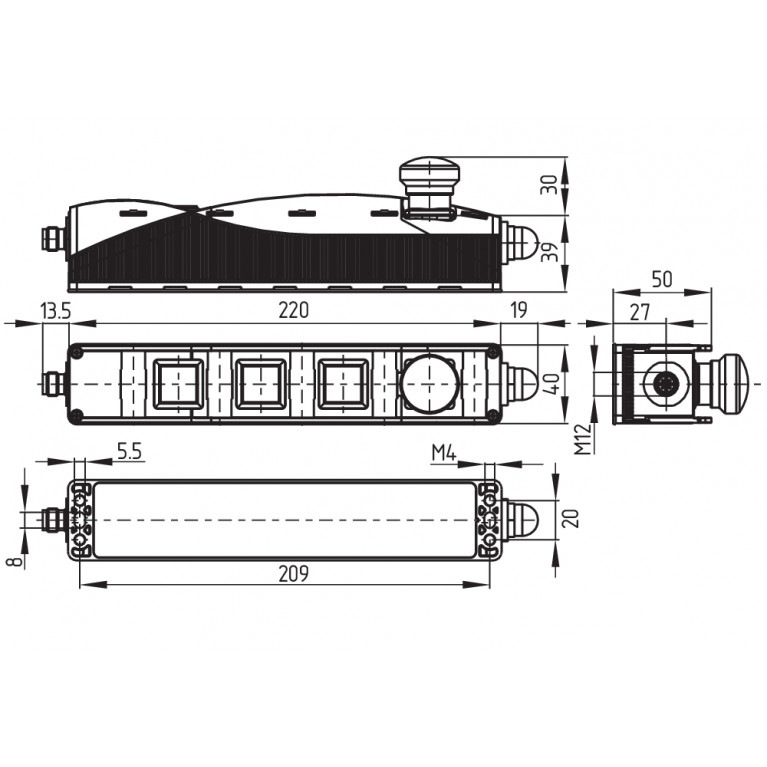

Механические данные – Размеры
Длина * Ширина * Высота
Depth: 233.5 - 252.5 mm (without and with indicator lamp)
Механические данные – техника подключения
Терминал (механический)
Connector plug M12, 8-pole, A-coded

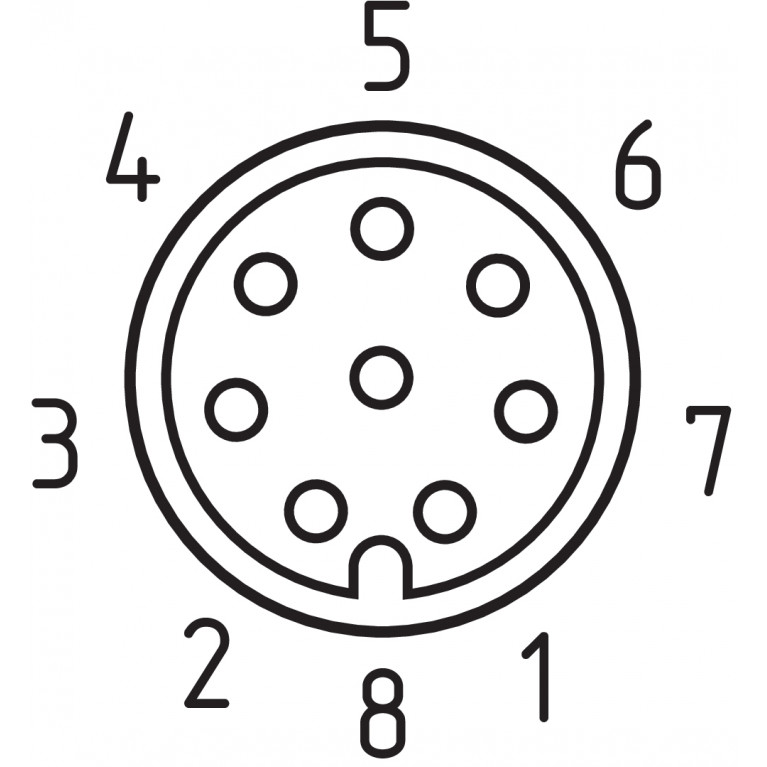

Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT serial diagnostic output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN serial diagnostic input
Общие данные
Время реакции, максимальное
50 ms

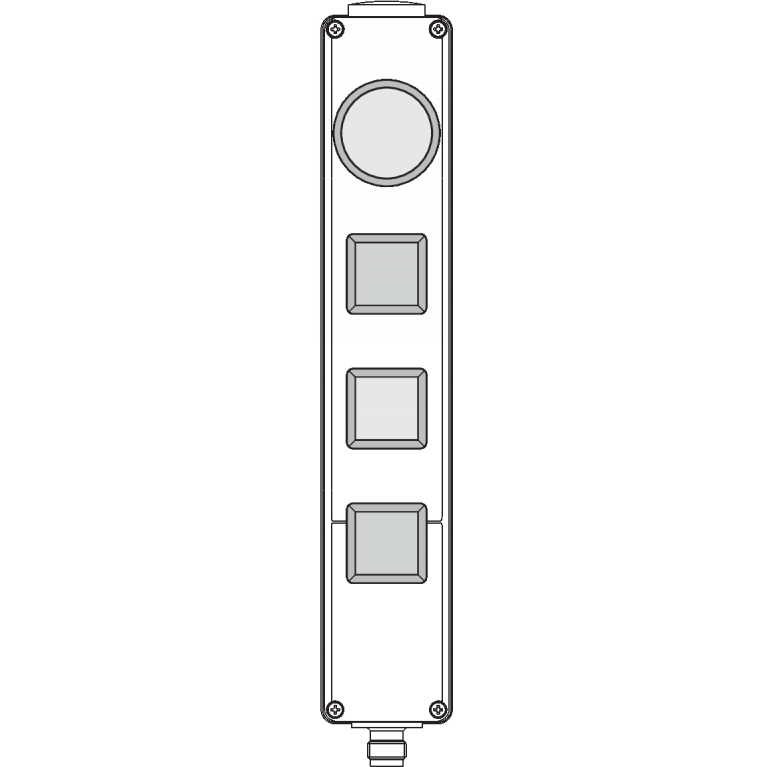

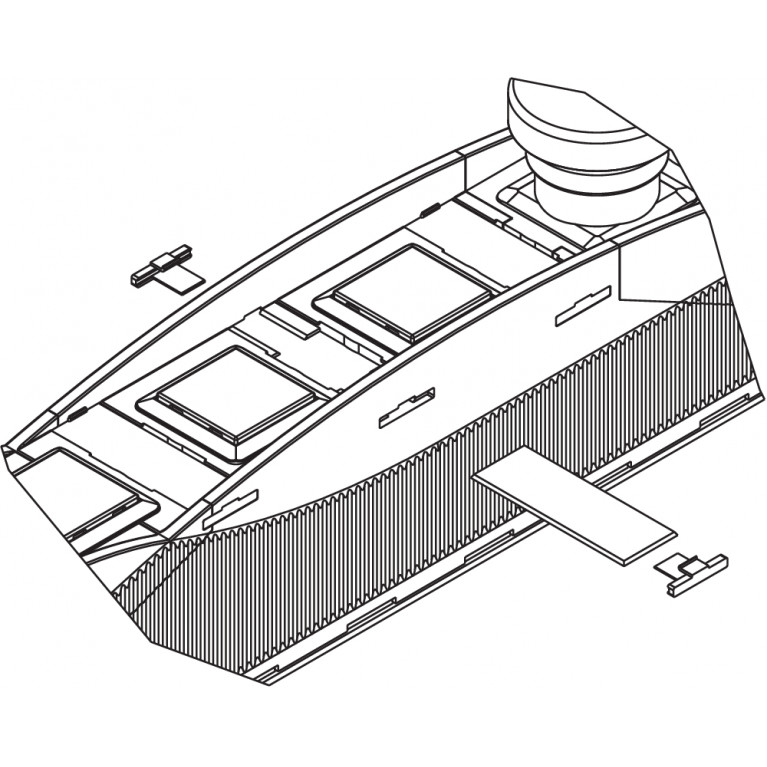

Используемые позиции, позиция 1
Emergency stop, with protective collar
Используемые позиции, позиция 2
Key selector switch 2 positions
Используемые позиции, позиция 3
Illuminated pushbutton, blue
Используемые позиции, позиция 4
Illuminated pushbutton, red
Климатический стресс
DIN EN 60068
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Продолжительность риска, максимальная
100 ms
Стандарты
EN ISO 13849-1EN ISO 13850EN IEC 60947-5-1EN IEC 60947-5-5EN IEC 61508
Общие данные - Особенности
Количество отказоустойчивых цифровых выходов
2
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Сопротивление шоку
30 g / 11 ms
Температура окружающей среды
-25 ... +65 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm / 5 g
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Время до готовности, максимальное
2,000 ms
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Ток питания холостого хода I0, типовой
35 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
1 Hz
Электрические данные — последовательная диагностика SD
Конструкция элементов управления
short-circuit proof, p-type
Обозначение, Серийный диагностический SD
OUT
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
1 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C1
Классификация ZVEI CB24I, Мойка
C1
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
