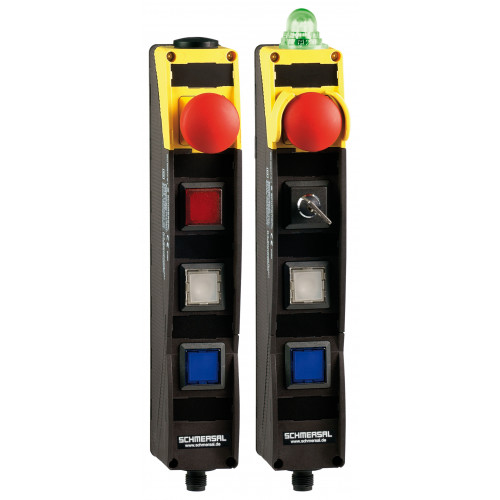

Устройство контроля BDF200-FB-B-B-LT-LT-2875

Код: 103040686
В наличии
EAN (европейский артикул)
4030661555249
Артикул (номер заказа)
103040686
Номер eCl@ss, версия 11.0
27-37-12-16
Номер eCl@ss, версия 12.0
27-37-12-16
Номер eCl@ss, версия 9.0
27-37-12-16
Номер ETIM, версия 6.0
EC000225
Номер ETIM, версия 7.0
EC000225
Описание типа продукта
BDF200-FB-B-B-LT-LT-2875
Цена: 46 815,00 с НДС р./шт. руб./шт.
В корзину
Описание

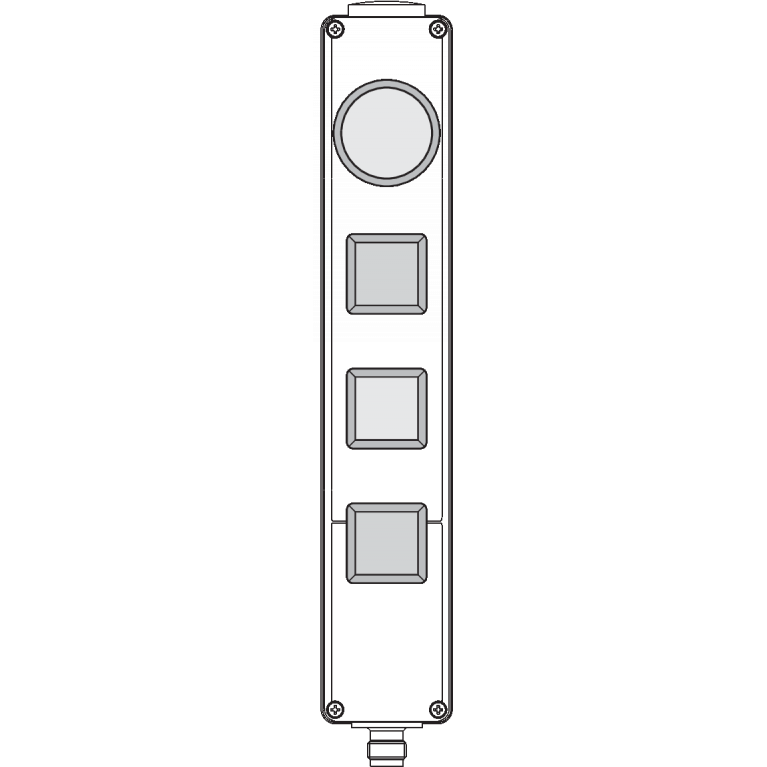

  • встроенный интерфейс FB для подключения к SFB Safety-Field-Box
  • Поз. 1: Заглушка
  • Поз. 2: Заглушка
  • Поз. 3: кнопка 2875 с подсветкой и возможностью изменения цвета.
  • Поз. 4: кнопка 2875 с подсветкой и возможностью изменения цвета.
  • тонкий противоударный корпус из термопластика
  • устанавливаться в удобном эргономичном положении

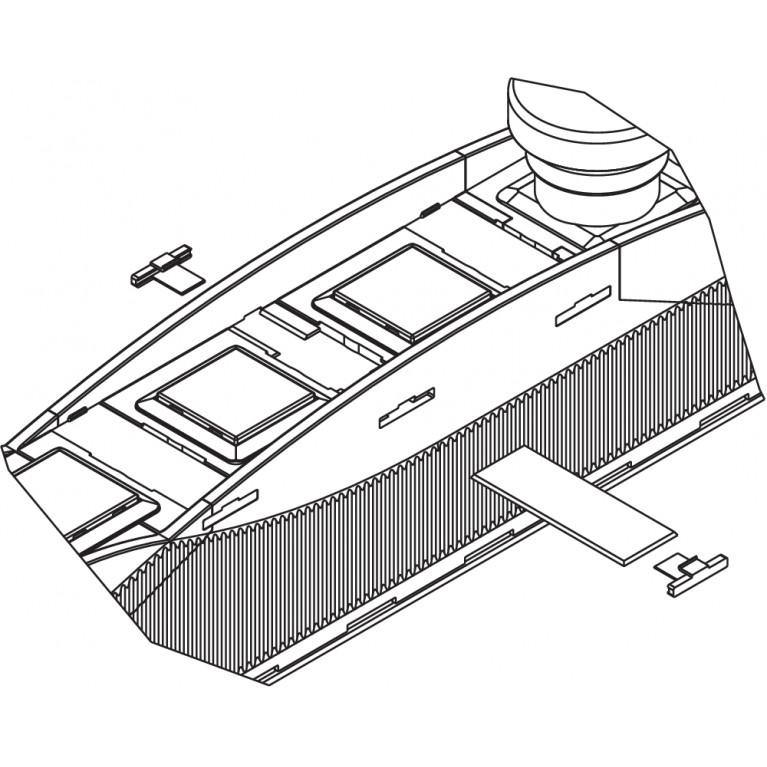

  • для установки на имеющиеся в продаже алюминиевые профили
  • АВАРИЙНЫЙ ОСТАНОВ с электронными OSSD
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661555249
Артикул (номер заказа)
103040686
Номер eCl@ss, версия 11.0
27-37-12-16
Номер eCl@ss, версия 12.0
27-37-12-16
Номер eCl@ss, версия 9.0
27-37-12-16
Номер ETIM, версия 6.0
EC000225
Номер ETIM, версия 7.0
EC000225
Описание типа продукта
BDF200-FB-B-B-LT-LT-2875
Примечание (данные для заказа)
Notice: see ordering code
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
2.89 x 10⁻¹⁰ /h
Категория
4
Примечание (значение PFH)
up to max. 5,000 switching cycles/year
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, Командные устройства
1,000,000 Operations
Механический срок службы, кнопка аварийной остановки
100,000 Operations
Монтаж
interior mounting holes
Тип крепежных винтов
2x M5

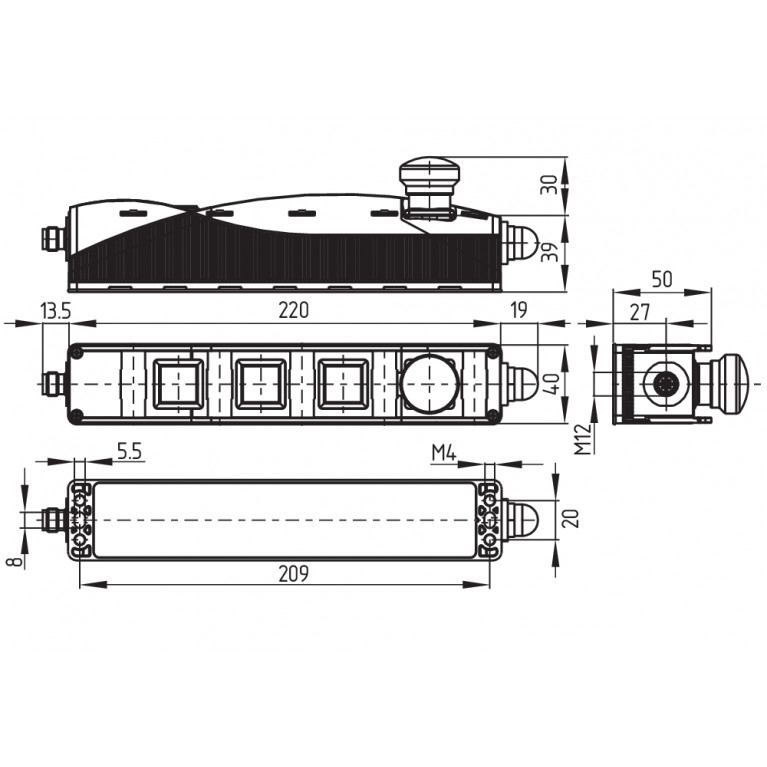

Механические данные – Размеры
Высота
69 mm
Глубина
220 mm
Длина * Ширина * Высота
Depth: 233.5 - 252.5 mm (without and with indicator lamp)
Ширина
40 mm
Механические данные – техника подключения
Терминал (механический)
Connector plug M12, 8-pole, A-coded
Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT serial diagnostic output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
n.c.
Общие данные
Вес брутто
280 g
Время реакции, максимальное
50 ms
Используемые позиции, позиция 1
blanking plug
Используемые позиции, позиция 2
Blanking plug
Используемые позиции, позиция 3
Illuminated pushbutton; color exchangeable
Используемые позиции, позиция 4
Illuminated pushbutton, color exchangeable
Климатический стресс
DIN EN 60068
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Продолжительность риска, максимальная
100 ms
Стандарты
EN ISO 13849-1EN ISO 13850EN IEC 60947-5-1EN IEC 60947-5-5EN IEC 61508
Общие данные - Особенности
Индикаторная лампа
No
Интерфейс поля поля
Ja
Количество отказоустойчивых цифровых выходов
2
Серийная диагностика
No
Функции безопасности
Yes
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65
Температура окружающей среды
-25 ... +65 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm / 5 g
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
2,000 ms
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток
600 mA
Ток питания холостого хода I0, типовой
35 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
1 Hz
Электрические данные — последовательная диагностика SD
Емкость проводки
50 nF
Конструкция элементов управления
short-circuit proof, p-type
Обозначение, Серийный диагностический SD
OUT
Рабочий ток
10 mA
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
1 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C1
Классификация ZVEI CB24I, Мойка
C1
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
