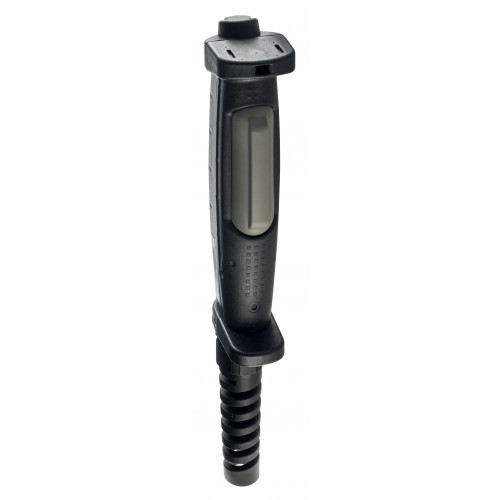

ZSD6/O.LTG

Код: 101199480
В наличии
Рекомендуемое защитное распределительное устройство
SRB, 2-channel with cross-wire detection
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 3 уровня ВЫКЛ-ВКЛ-ВЫКЛ
  • Корпус из термопластика
  • 1 кабельный ввод M 20 x 1,5
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • Идеально подходит для робототехники в соответствии со стандартом робототехники ANSI.
  • Резервированная конфигурация контактов позволяет обрабатывать сигналы с использованием обычных модулей реле безопасности.
  • Контакты не замыкаются при сбросе (уровень 3 -> уровень 1)
Характеристики
Аксессуар
Рекомендуемое защитное распределительное устройство
SRB, 2-channel with cross-wire detection
Данные для заказа
EAN (европейский артикул)
4030661590080
Артикул (номер заказа)
101199480
Номер eCl@ss, версия 11.0
27-37-12-38
Номер eCl@ss, версия 12.0
27-37-12-38
Номер eCl@ss, версия 9.0
27-37-12-38
Номер ETIM, версия 6.0
EC002571
Номер ETIM, версия 7.0
EC002571
Описание типа продукта
ZSD6/O.LTG
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1EN IEC 61508
Механические данные
Примечание (Механическая долговечность)
NO:Stage 1 - 2 - 1: 1,000,000 operationsStage 1 - 2 - 3 - 1: 100,000 operations
Механические данные – техника подключения
Кабельный ввод
1 x M20 x 1,5
Минимальное разрешенное сечение кабеля
7 mm
Прекращение действия
Screw terminals
Разрешенное сечение кабеля, максимальное
13 mm
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.14 mm²
Общие данные
Вес брутто
180 g
Материал корпуса
Plastic, thermoplastic, self-extinguishing
Стандарты
CSA C22.2 Nr.14EN IEC 60947-5-1EN IEC 60204-1EN IEC 60947-1EN ISO 11161EN ISO 12100JIS C8201-5-1UL508 1
Общие данные - Особенности
Кнопка дополнительно
Yes
Количество нормально закрытых (НЗ)
1
Количество нормально открытых (НО)
3
Примечание
Примечание (Общее)

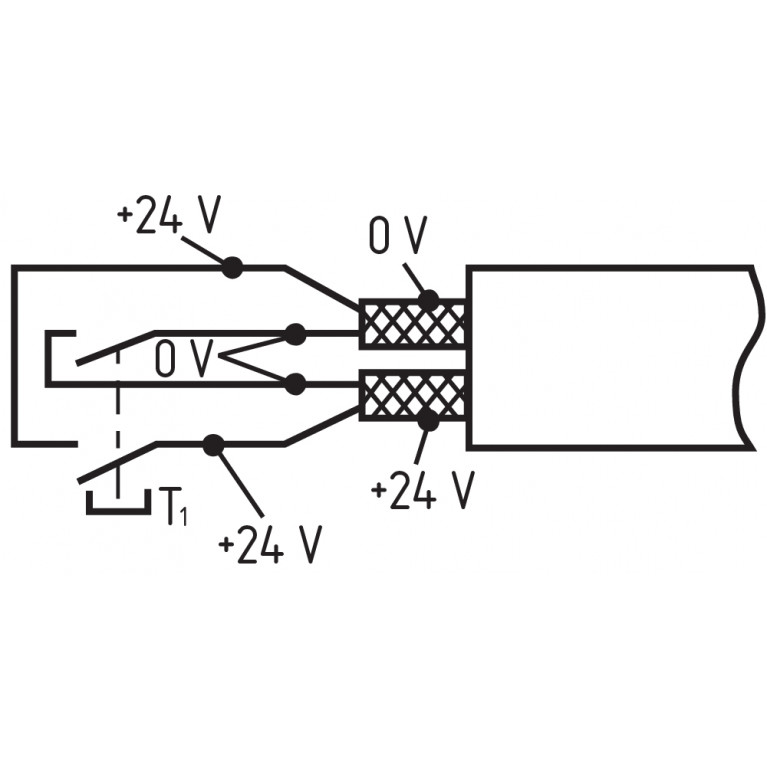

Customer-specific versions, with connecting cable, are available upon request.The monitoring module must offer the possibility of cross-wire monitoring.Only a double shielded cable is authorised as supply line.1) If the device is to be used in a damp room, a suitable connection cable must be used.1) This device has been tested for impact and fire resistance according to UL508.
Разрешения - Стандарты
Сертификаты
cULus
Условия окружающей среды
Сопротивление шоку
Operation: 100 m/s², Damage: 1.000 m/s²
Степень защиты
IP65
Температура окружающей среды
-10 ... +60 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+80 °C
Устойчивость к вибрациям
Operation: 5 … 55 Hz, Amplitude 0,5 mm min./ Damage: 16,7 Hz, Amplitude 1,5 mm min.
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
1.5 kV
Электрические данные
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
Silver
Номинал предохранителя внешнего провода и устройства
10 A f
Номинальное рабочее напряжение
250 VAC
Переключающий элемент
NO contact, NC contactNO contact / NC contact
Примечание (контактное сопротивление)
in new state
Принцип переключения
Slow action
Рабочий ток
2,500 mA3,000 mA
Частота переключения
1,200 /h
Электрические данные - Контакты
Напряжение, категория применения AC-15
125 VAC
Напряжение, категория применения DC-13
125 VDC
Ток, категория применения AC-15
1.5 A
Ток, категория применения DC-13
0.22 A
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
125 VAC
Напряжение, категория применения DC-13
125 VDC
Ток, категория применения AC-15
1 A
Ток, категория применения DC-13
0.22 A
