20 лет)
Common Cause Failure (CCF), minimum
4,00 х 10⁻⁵
Safety Integrity Level (SIL), suitable for applications in
Аксессуар
Рекомендация (комбинация продуктов)
SHGVSVE
Рекомендация (привод)
AZM40-B1
Рекомендуемое защитное распределительное устройство
SRB 303SQP-SS
Данные для заказа
EAN (европейский артикул)
4030661535128
Номер eCl@ss, версия 11.0
27-37-12-43
Номер eCl@ss, версия 12.0
27-37-12-43
Номер eCl@ss, версия 9.0
27-37-12-43
Номер ETIM, версия 6.0
EC001029
Номер ETIM, версия 7.0
EC001029
Описание типа продукта
AZM40Z-ST-1P2P (Test)
Примечание (данные для заказа)
Note: In the order/inquiry the requested lock number "xxx" must be specified (e.g. SVE2/115/115-W-230VAC)! If no lock number is indicated in the order/inquiry, we will supply a lock number at our discretion. The user must ensure that lock numbers are not assigned twice in a single plant (factory site)! The user must ensure that no double key bit numbers are allocated on one site (company site)!
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
Safety sensorGuard systemhinged safety guardEmergency-Stop buttonPull-wire emergency stop switchesSafety light curtainSafety light barriers
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Указанные рабочие состояния
Position relay K2Position relay K1Internal operating voltage UiUB: Supply voltage on
Классификация безопасности
Значение ПФХ
2.00 x 10⁻⁸ /h
Примечание (значение PFH)
for max. 36,500 switching cycles/year and max. 60% contact load
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень производительности, до
d
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
100,000 Operations
Классификация безопасности - Функция блокировки
Значение ПФХ
1.10 x 10⁻⁹ /h
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности - Функция блокировки защитного кожуха
Значение ПФХ
3.00 x 10⁻⁹ /h
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Активная зона переключения, максимальная
+20 °
Активная зона переключения, минимум
-20 °
Допустимая нагрузка
15 N/mm2
Ключевая позиция вывода
Position I90°
Ключевой номер вторичного ключа
YYY
Ключевой номер первичного ключа
XXX
Механическая долговечность, минимум
10,000,000 Operations
Механическая долговечность, циклы блокировки
1,000,000 Operations
Механический срок службы, циклы привода
200,000 Operations
Момент затяжки винта
0.6 Nm
Момент затяжки крепежных винтов, не менее
4 Nm
Монтаж
Snaps onto standard DIN rails to IEC 60715
Положение ключевого переключателя
leftright
Примечание (действующее усилие)
With round body Ø 80mm
Примечание (Допустимая нагрузка)
With round body Ø 80mm
Примечание (сила фиксации)
+/- 25%
Принцип блокировки
bistable
Разблокировка
Rotating unlatcher
Скорость срабатывания, максимальная
0.5 m/s
Тип крепежных винтов
2x M5
Удерживающая сила
1,250 N
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N
Механические данные – Размеры
Высота, максимальная
300 mm
Высота, минимальная
80 mm
Диаметр переднего кольца
29.5 mm
диаметры цилиндрового замка
22 mm
Длина * Ширина * Высота
Height with key (and contact element): 60 mm (119 mm)
Монтажный диаметр
22.3 mm
Толщина лицевой панели, максимальная
6 mm
Толщина лицевой панели, не менее
1 mm
Ширина, максимальная
6,000 mm
Ширина, минимальная
120 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
1 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
8 mm
Механические данные – техника подключения
Длина цепи датчиков, не более
30 m
Момент затяжки зажимов
0.5 Nm
Обозначения клемм
IEC 60947-1
Прекращение действия
rigid or flexibleScrew connection, plug-in
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN Solenoid control
Общие данные
Версии

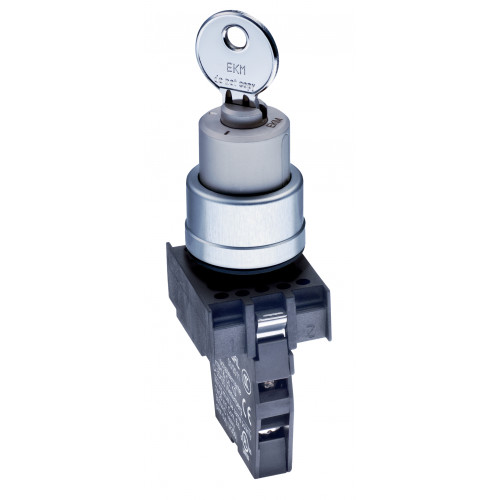

Key - Selector switch - Front plate mounting
Время реакции, максимальное
100 ms
Время реакции, отключение выходов безопасности через входы безоп
1.5 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Используемые позиции, позиция 1
See ordering code
Климатический стресс
DIN EN 60068
Кодирование
Universal coding
Материал
PU flexible foam
Материал корпуса
Light alloy die cast and plastic (glass-fibre reinforced thermoplastic, self-extinguishing)
Материал переднего кольца
Aluminium
Материал поверхности/материал поверхности
NBR
Материал покрытия корпуса
painted
Материал цилиндрового замка
Steel
ПРИМЕЧАНИЕ_SAP_WEIGHT_GROSS
Weight specification per metre
Продолжительность риска, максимальная
200 ms
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Тип уплотнения
MembraneLip gasketsForm seals
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
arbitrarily
Цвет верхней части корпуса
Black
Цвет головки ключа
Silver
Цвет переднего кольца
Silver
Цвет цилиндрового замка
Silver
Цвет элемента «Контакт»
Black
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Возможность разблокировки
Yes
Интегральная диагностика системы, статус
Yes
Количество вспомогательных контактов
3
Количество клавиш селекторного переключателя
2
Количество контактов безопасности
2
Количество направлений действия
4
Количество положений переключателя
2
Количество предварительно смонтированных кабелей
1
Количество проводов кабеля
4
Монтаж передней панели
Yes
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Полностью изолированный
Yes
Последовательное подключение
Yes
Объем поставки
Объем поставки
Key and triangular tool included in delivery (incl. 1 key for emergencies): Key and triangular tool included in delivery (incl. 1 key for emergencies)
Примечание (комплект поставки, количество и тип)
Groove strips for fastening are included in scope of delivery.
Примечание
Примечание (Общее)
See figure: Operating principle: key 1-3 in pos. 1. Magnet de-energised: key switch locked, NC closed, key not withdrawableKey 1-3 in pos. 1. Magnet energised, NC open: key switch unlocked, NC closed, key not withdrawable.Key 1-3 in pos. 2. Magnet energised, NC open: key switch unlocked, NC open, key withdrawableTriangular tool for manual release in pos. 3: key switch mechanically unlocked, magnet out of service, NC openTriangular tool for manual release in pos. 4: magnet functional
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCIC
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Степень защиты распределительных помещений
IP40
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрации
Resistance to vibration: 15 g / 10…200 Hz
Устойчивость к вибрациям
10 ... 55 Hz, Amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Время до готовности, максимальное
4,000 ms
Диапазон частот
50 Hz60 Hz
Задержка включения при RESET, обычно
20 ms
Задержка включения при автоматическом запуске, максимум, обычно
100 ms
Задержка выбытия в случае чрезвычайной ситуации, обычно
20 ms
Задержка отключения в случае сбоя питания, обычно
80 ms
Категория применения AC-15
4 A
Категория применения DC-12
24 VDC / 0.05 A
Категория применения DC-13
4 A
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
Ag-Ni, self-cleaning, positive drive
Номинал предохранителя внешнего провода и устройства
2 A gG
Номинальное переменное напряжение для органов управления при мин
20.4 VDC
Номинальное переменное напряжение органов управления, 50 Гц, не
20.4 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
20.4 VAC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение
230 VAC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
26.4 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
26.4 VAC

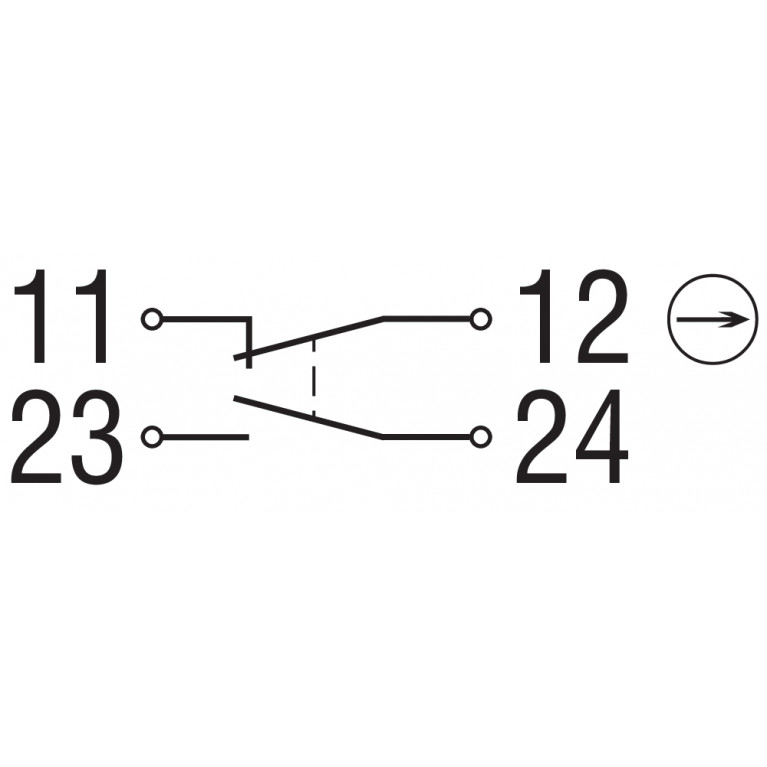

Переключающий элемент
NO contact, NC contact
Подходит для низкого напряжения
≥ 5 V / ≥ 3.2 mA
Потребление электроэнергии
5 VA
Потребляемая электрическая мощность, не более
8.5 W
Примечание (контактное сопротивление)
in new state
Принцип переключения
Slow action
Продолжительность отскока, максимум
5 ms
Пульсации напряжения
10 %
Рабочее напряжение
24 VAC -15 % / +10 %24 VDC -15 % / +20 %
Тепловой испытательный ток
4 A
Ток питания холостого хода I0, типовой
100 mA
Ток потребления магнита в момент переключения, пиковый
600 mA / 100 ms
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения
5 /h
Частота переключения, максимальная
0.3 Hz
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
6 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — диагностические выходы
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Диагностические выходы
OUT
Падение напряжения Uд, не более
2 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
40 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C0
Обозначение, Магнитный контроль
IN
Пороги переключения
-3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24В, максимум
15 mA
Потребление тока при 24В, минимум
10 mA
Электрические данные — Релейные выходы (вспомогательные контакты
Коммутационная способность, максимальная
1 A
Электрические данные — цифровые входы
Сопротивление проводимости, максимальное
40 Ω
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
0.5 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
2 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
