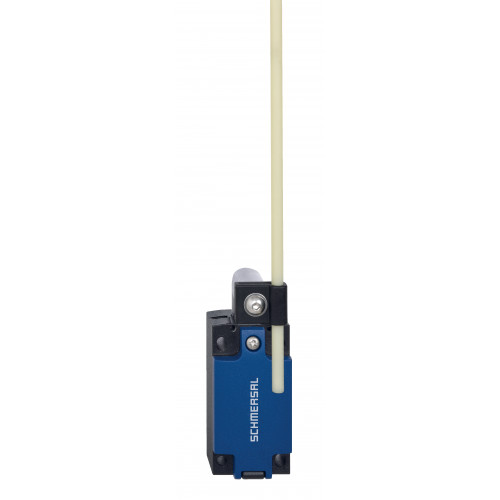

Позиционный выключатель PS315-Z11-J300

Код: 103015110
В наличии
EAN (европейский артикул)
4030661502946
Артикул (номер заказа)
103015110
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
PS315-Z11-J300
Цена: 9 715,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Металлический корпус
  • Технология быстрого подключения, поскольку соединительные клеммы поворачиваются на 45°.
  • Простая и быстрая регулировка элементов управления на 45°.
  • кабельный ввод 1 х М20 х 1,5
  • Конструкция согласно EN 50041
  • только для задач позиционирования
  • Угол рычага регулируется с шагом 15°.
  • Доступна светодиодная версия
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661502946
Артикул (номер заказа)
103015110
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
PS315-Z11-J300
Классификация безопасности
Время миссии
20 Year(s)
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
20,000,000 Operations
Механические данные

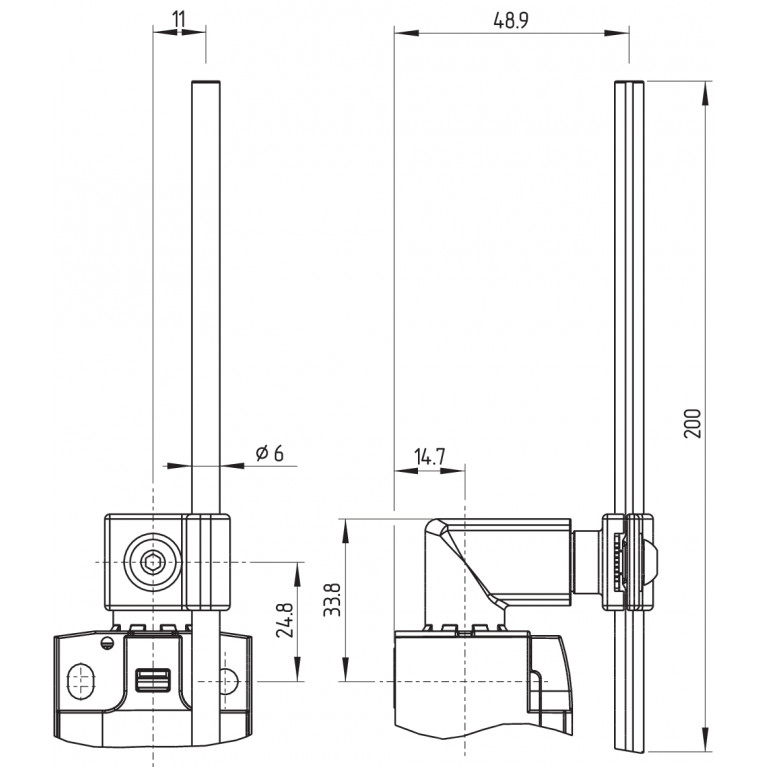

Исполнительный элемент
Rod lever J300
Материал ролика
Plastic
Механическая долговечность, минимум
10,000,000 Operations
Момент затяжки винтов крепления крышки корпуса
2.6 Nm
Момент затяжки крепежных винтов
2 Nm
Положительное усилие разрыва, минимум
50 N
Скорость срабатывания, максимальная
0.5 m/s
Скорость срабатывания, минимальная
10 mm/min

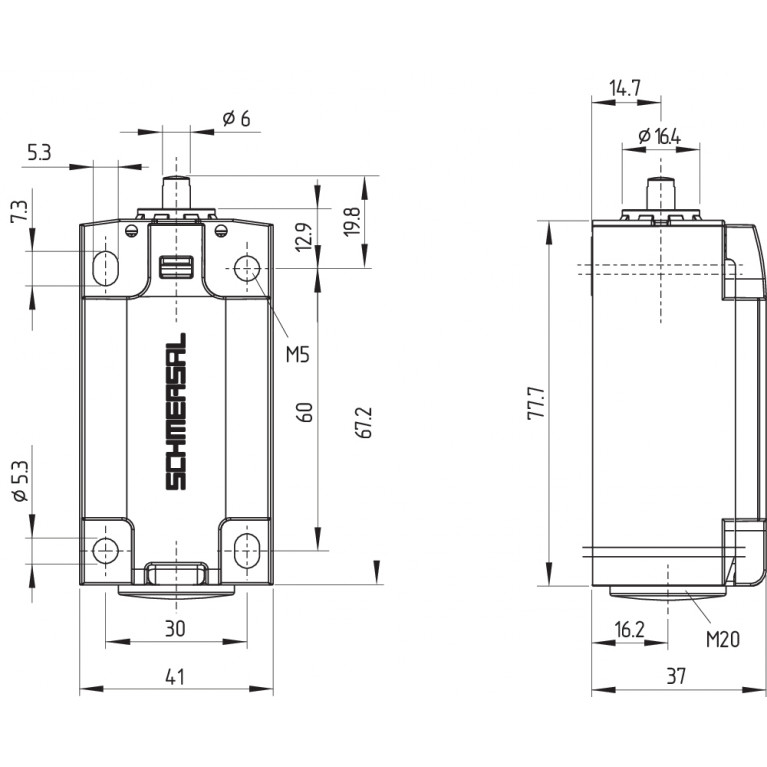

Механические данные – Размеры
Высота датчика
192 mm
Длина датчика
37 mm
Ширина датчика
41 mm
Механические данные – техника подключения
Момент затяжки электрического соединения, не более
0.8 Nm
Момент затяжки электрического соединения, не менее
0.6 Nm
Прекращение действия
Screw terminals M20 x 1.5
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.34 mm²
Общие данные
Вес брутто
381 g
Материал корпуса
Metal, zinc die-cast
Материал покрытия корпуса
painted
Стандарты
EN IEC 60947-5-1
Тип корпуса
Norm construction design
Тип привода по EN 50041
D
Общие данные - Особенности
Количество вспомогательных контактов
1
Количество контактов безопасности
1
Функции безопасности
No
Разрешения - Стандарты
Сертификаты
cULusCCC
Условия окружающей среды
Класс защиты
I
Степень защиты
IP67IP66
Температура окружающей среды
-30 ... +80 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
300 V
Степень загрязнения
3
Электрические данные
Категория применения AC-15
3 A
Категория применения DC-13
3 A
Материал контактов, электрический
Silver

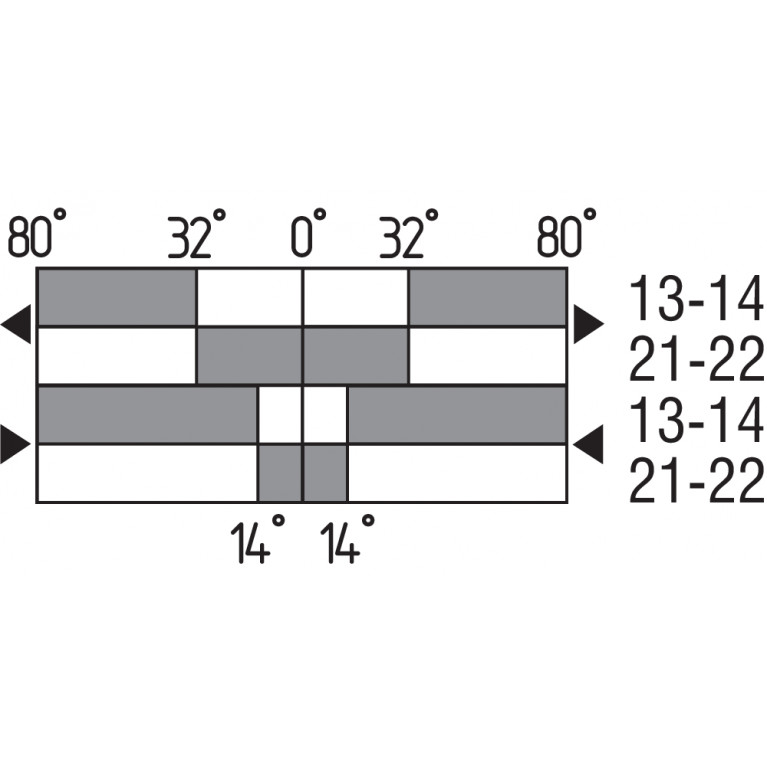

Переключающий элемент
1 NO contact, 1 NC contacts
Принцип переключения
Snap action
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
400 A
Частота переключения
5,000 /h
