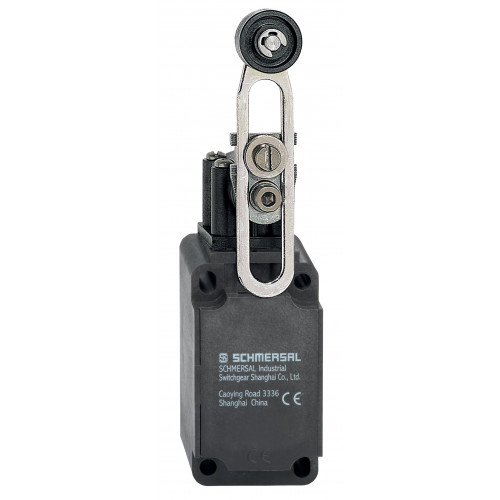

Позиционный выключатель T4V7H 336-20ZH

Код: 101060455
В наличии
Артикул (номер заказа)
101060455
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
T4V7H 336-20ZH
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • тонкий дизайн
  • 1 кабельный ввод M 20 x 1,5
  • только для задач позиционирования
  • Конструкция согласно EN 50041
  • Корпус из термопластика
  • Угол рычага регулируется с шагом 10°.
  • Двойная изоляция
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • Широкий выбор альтернативных приводов
  • Головки привода можно перемещать на 4 x 90°.
Характеристики
Данные для заказа
Артикул (номер заказа)
101060455
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
T4V7H 336-20ZH
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
BG-GS-ET-15EN ISO 13849-1EN IEC 60947-5-1
Механические данные

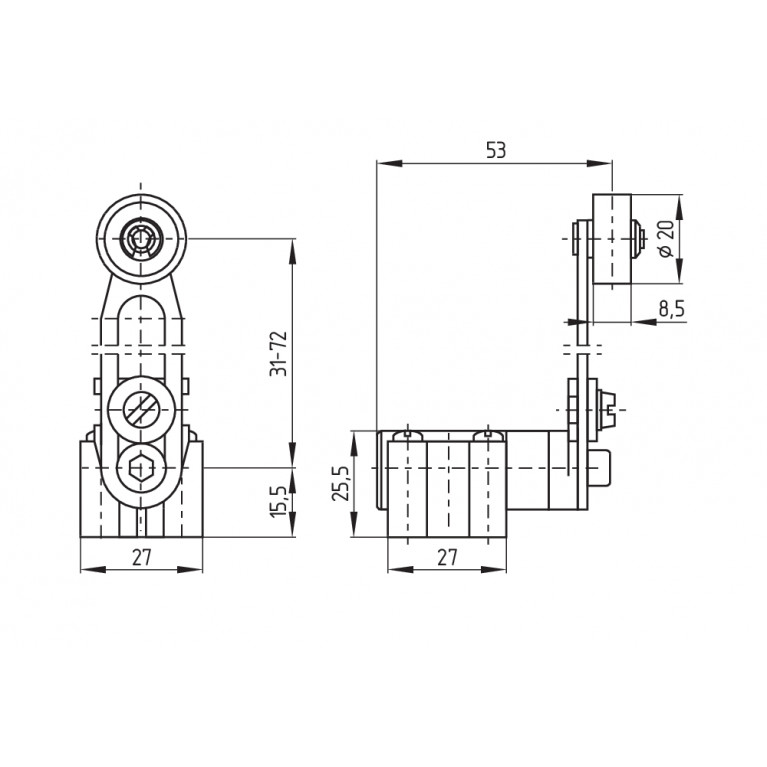

Исполнительный элемент
Roller lever
Материал ролика
Plastic
Механическая долговечность, минимум
30,000,000 Operations
Примечание (время переключения)
Switchover time in accordance with actuating speed
Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Скорость срабатывания, максимальная
2.5 m/s
Управляющий момент, не менее
0.3 Nm
Механические данные – Размеры
Высота датчика
173.5 mm
Длина датчика
57 mm
Ширина датчика
40.5 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
179 g
Материал корпуса
Plastic, glass-fibre-reinforced
Материал рычага
Metal film
Тип корпуса
Norm construction design
Общие данные - Особенности
Количество вспомогательных контактов
2
Примечание
Примечание (Общее)
Switch with 2 NO contacts are not for security tasks
Условия окружающей среды
Степень защиты
IP65IP67
Температура окружающей среды
-30 ... +80 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
4 A
Материал контактов, электрический
Silver

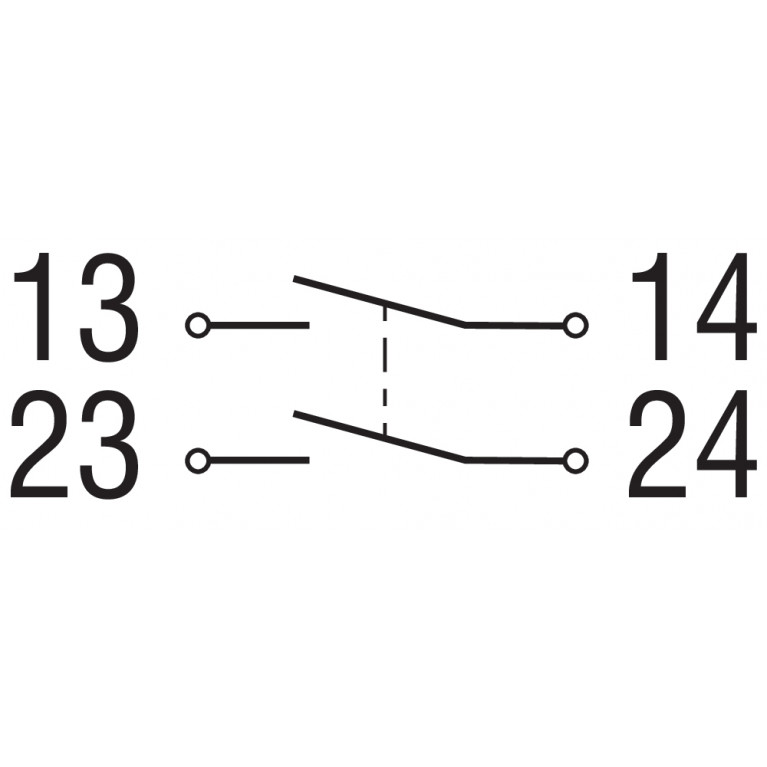

Переключающий элемент
Normally open contact (NO)

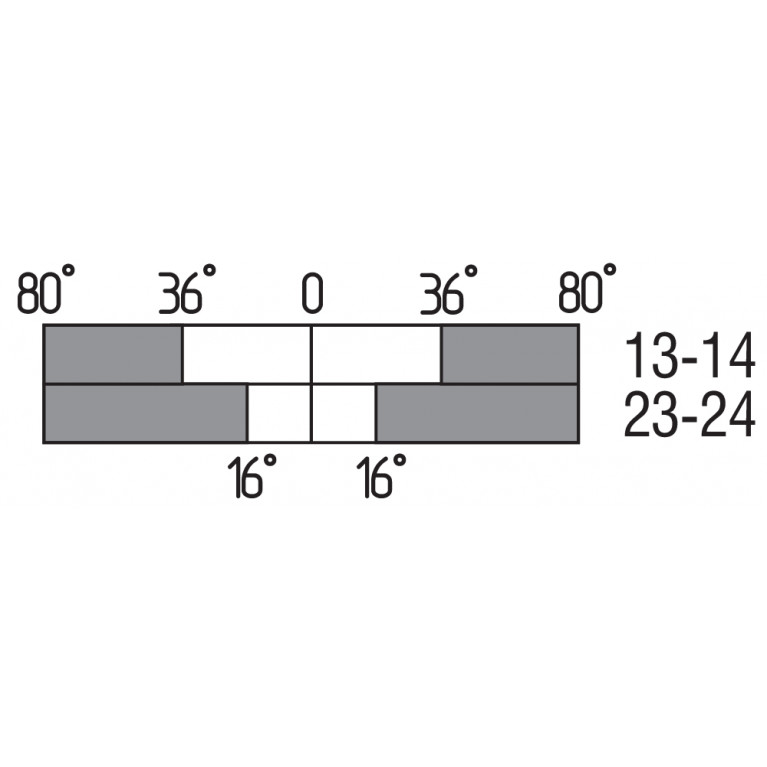

Принцип переключения
Slow action with staggered contacts
Продолжительность отскока, максимум
2 ms
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
5,000 /h
