Позиционный выключатель ZV14H 236-11Z-M20

Код: 151156130
В наличии
Артикул (номер заказа)
151156130
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
ZV14H 236-11Z-M20
Цена: 8 455,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Мгновенное действие с постоянным контактным давлением до точки переключения
  • 1 кабельный ввод M 20 x 1,5
  • Корпус из термопластика
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • Широкий выбор альтернативных приводов
  • 30 мм х 58,5 мм х 30 мм
  • Двойная изоляция
  • Детали монтажа согласно EN 50047
  • Головки привода можно перемещать на 4 x 90°.
  • Угол рычага регулируется с шагом 10°.
Характеристики
Данные для заказа
Артикул (номер заказа)
151156130
Номер eCl@ss, версия 11.0
27-27-26-01
Номер eCl@ss, версия 12.0
27-27-26-01
Номер eCl@ss, версия 9.0
27-27-26-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
ZV14H 236-11Z-M20
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
20,000,000 Operations
Механические данные

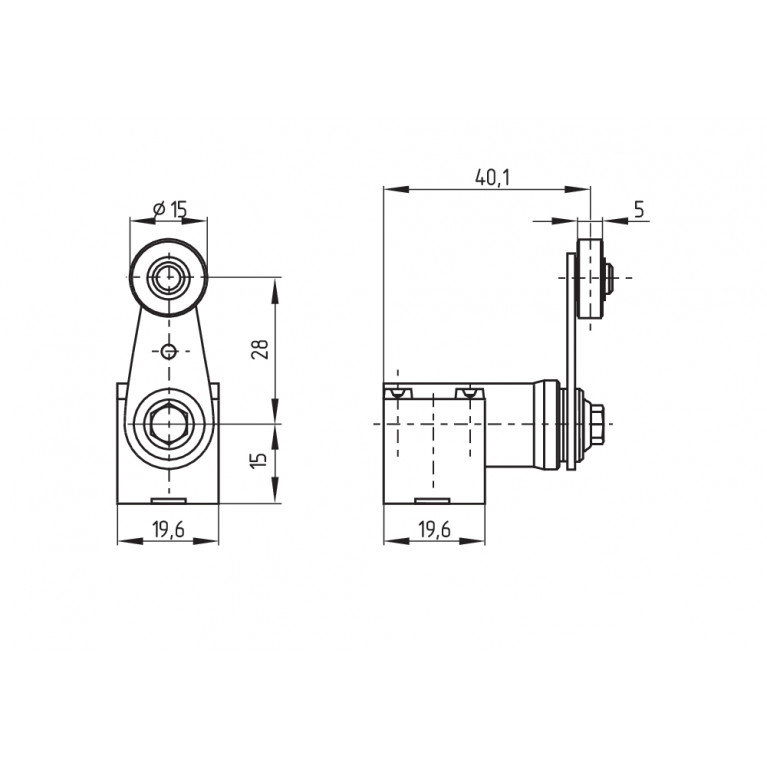

Исполнительный элемент
Roller lever
Материал ролика
Plastic
Механическая долговечность, минимум
20,000,000 Operations
Положительный тормозной момент
0.2 Nm
Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Скорость срабатывания, максимальная
1 m/s
Скорость срабатывания, минимальная
687 mm/min
Управляющий момент, не менее
0.2 Nm

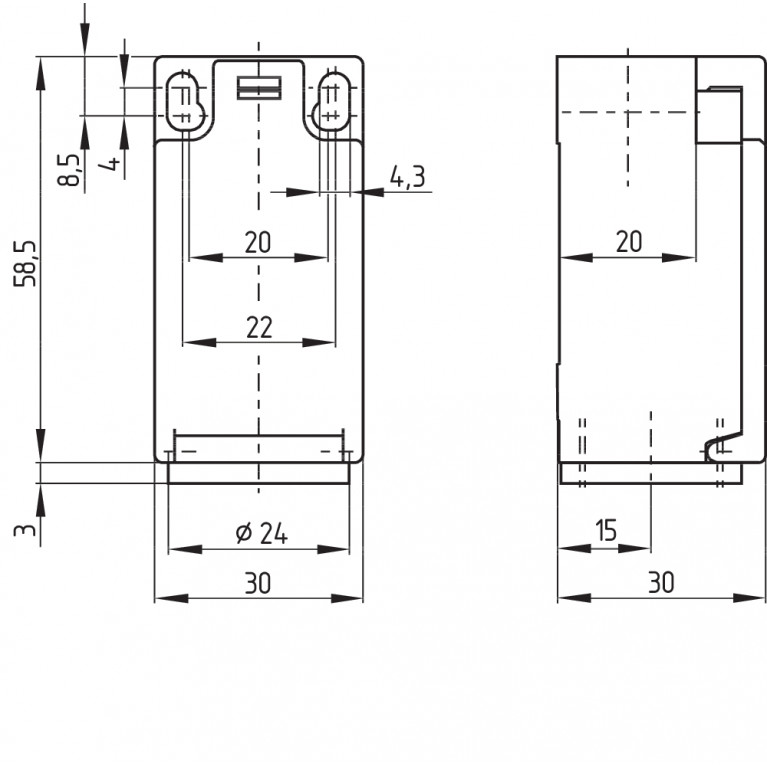

Механические данные – Размеры
Высота датчика
112 mm
Длина датчика
46 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
73 g
Материал корпуса
Plastic, glass-fibre-reinforced
Материал рычага
Metal film
Стандарты
BG-GS-ET-15EN ISO 13849-1EN IEC 60947-5-1
Тип корпуса
Norm construction design
Общие данные - Особенности
Количество вспомогательных контактов
1
Количество контактов безопасности
1
Функции безопасности
Yes
Разрешения - Стандарты
Сертификаты
cULusCCC
Условия окружающей среды
Степень защиты
IP65IP67
Температура окружающей среды
-30 ... +80 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Время переключения, максимальное
5.5 ms
Категория применения AC-15
4 A
Категория применения DC-13
1 A
Материал контактов, электрический
Silver

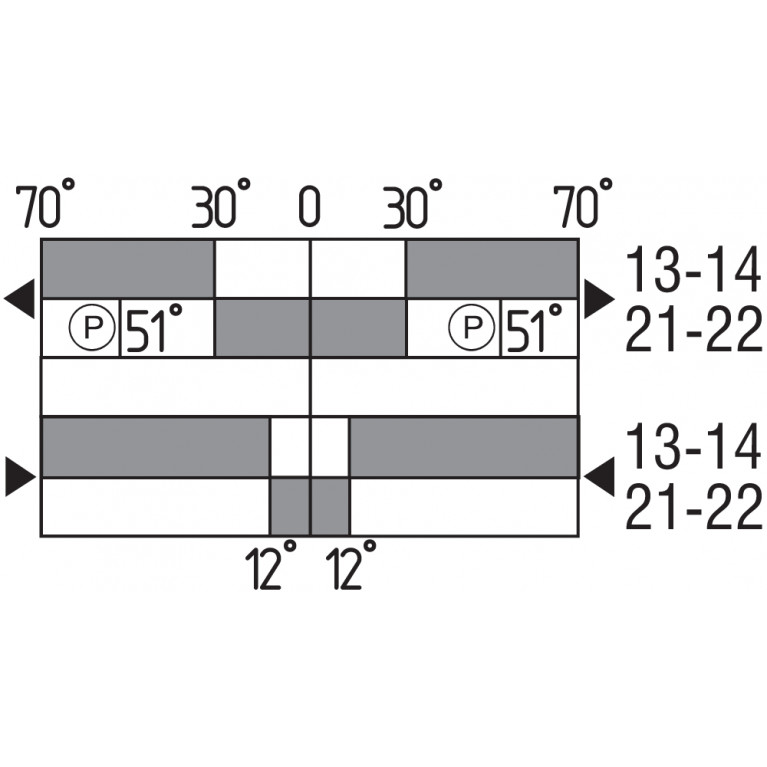

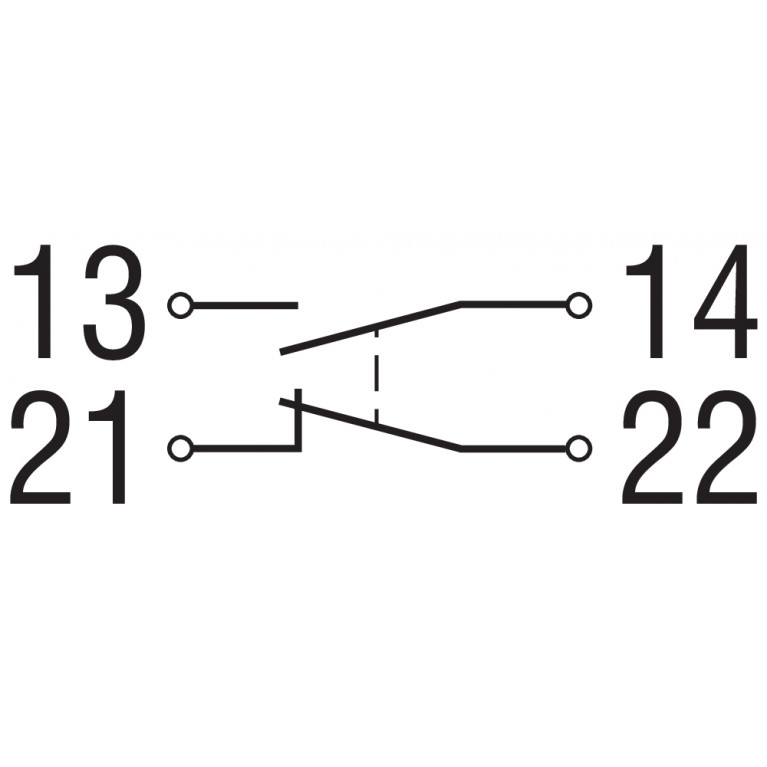

Переключающий элемент
NO contact, NC contact
Принцип переключения
Snap action
Продолжительность отскока, максимум
3 ms
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
5,000 /h
