Данные для заказа
EAN (европейский артикул)
4030661445403
Артикул (номер заказа)
101215377
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449

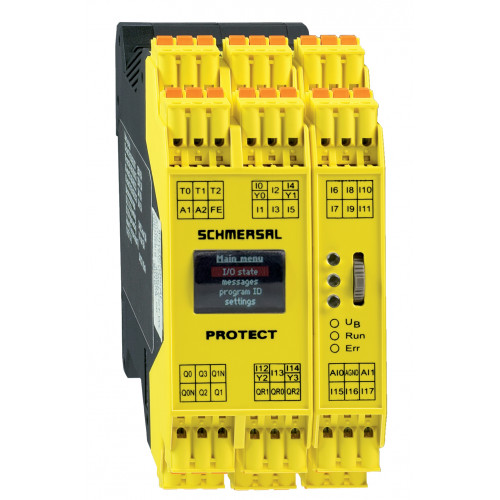

Описание типа продукта
PROTECT-SELECT-CC
Другие данные
Примечание (приложения)
Safety sensorGuard systemEmergency-Stop buttonPull-wire emergency stop switchesSafety light curtain
Классификация безопасности
Аппаратная отказоустойчивость (HFT)
1
Доля безопасных отказов (SFF), минимум
90
Значение ПФХ
1.78 x 10⁻⁸ /h
Отказ по общей причине (CCF), минимум
65
Стандарты
EN ISO 13849-1EN IEC 60947-5-1EN IEC 62061EN IEC 61508
Уровень диагностического покрытия (DC)
99
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Уровень спроса
high or continuous
Классификация безопасности — 2-канальные выходы безопасности
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности — входы безопасности 1-канальный
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Классификация безопасности — входы безопасности 2-канальные
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности — выходы безопасности 1-канальный
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d

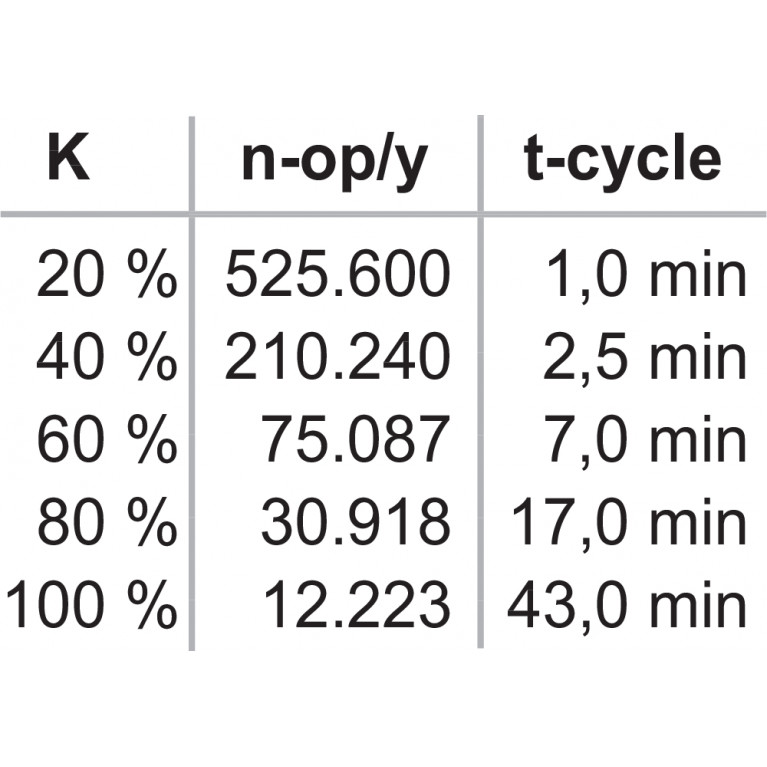

Классификация безопасности — релейные выходы
Уведомление
Valid for dual channel and 60% relay load
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Механические данные – техника подключения
Обозначения клемм
IEC 61131-2IEC/EN 60947-1
Прекращение действия
rigid or flexible
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Терминал (механический)
Removable cage terminals
Общие данные
Климатический стресс
EN 60068-2-1EN 60068-2-2EN 61496
Материал корпуса
Polyamide / V0
Стандарты
EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 61508EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Встроенный дисплей, напряжение питания
Yes
Интегральная диагностика системы, статус
Yes
Количество безопасных аналоговых входов
2
Количество импульсных выходов (выход тестовых импульсов)
3
Количество отказоустойчивых цифровых выходов
4
Количество релейных выходов (1-канальный)
2
Количество сигнальных выходов
4
Количество цифровых входов повышенной безопасности
14
Количество цифровых входов/выходов повышенной безопасности
4
Обнаружение заземления
Yes
Обнаружение короткого замыкания
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сбросить обнаружение края
Yes
Функция автоматического сброса
Yes
Разрешения - Стандарты
Условия окружающей среды
Относительная влажность, минимум
15 %
Относительная влажность, не более
90 %
Примечание (Относительная влажность)
non-condensing
Сопротивление шоку
30 g / 11 ms
Степень защиты монтажного пространства
IP54
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+75 °C
Устойчивость к вибрациям
10 … 57 Hz, amplitude 0.75 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Электрические данные
Материал контактов, электрический
Tin
Номинальное рабочее напряжение
12 VDC
Потребление тока при 24В, максимум
500 mA
Примечание (Электрические данные, номинал предохранителя)
slow blow
Рабочее напряжение
12 VDC -10 % / +10 %
Ток питания холостого хода I0, типовой
500 mA
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения, максимальная
0.1 Hz
Электрические данные – безопасные релейные выходы
Напряжение, категория применения AC-1
250 VAC
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-1
24 VDC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-1
4 A
Ток, категория применения AC-15
3 A
Ток, категория применения DC-1
4 A
Ток, категория применения DC-13
4 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — диагностические выходы
Конструкция элементов управления
Limited short-circuit protection, p-type
Электрические данные — цифровые входы безопасности
Пороги переключения
-3 V … 2 V (LOW)18 V … 28.8 V
Потребление тока при 24 В
6 mA
Электрические данные — цифровые выходы безопасности
Конструкция элементов управления
short-circuit proof, p-type / n-type (Q0/0N and Q1/1N)short-circuit proof, p-type (Q2 und Q3)
Номинальный рабочий ток (выходы безопасности)
700 mA
Ток утечки Ir, не более
2 mA
