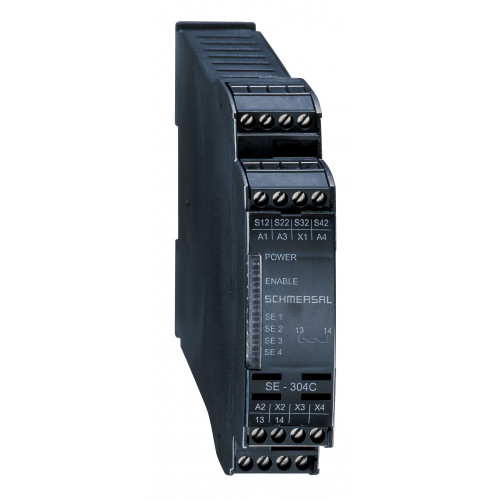

SE-304 C EVALUATION UNIT

Код: 101165883
В наличии
EAN (европейский артикул)
4030661293622
Артикул (номер заказа)
101165883
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SE-304 C EVALUATION UNIT
Цена: 40 572,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Для контроля 1...4 кромок безопасности
  • 1 предохранительный контакт, СТОП 0
  • 1 сигнальный выход
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661293622
Артикул (номер заказа)
101165883
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SE-304 C EVALUATION UNIT
Другие данные
Примечание (приложения)
Safety edges
Индикация состояния
Указанные рабочие состояния
Authorised operationfault indication
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
1.01 x 10⁻⁷ /h
Категория
3
Категория управления по EN954
3
Примечание (значение PFH)
up to max. 5,000 switching cycles/year
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
10,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
100 mm
Глубина
121 mm
Ширина
22.5 mm
Механические данные – техника подключения
Длина кабеля
200 m
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2 x 1.5 mm²
Общие данные
Вес брутто
175 g
Время реакции, максимальное
17 ms
Климатический стресс
EN ISO 13856-2
Материал корпуса
Glass-fibre, thermoplastic
Стандарты
EN ISO 13849-1EN ISO 13850
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
1
Количество полупроводниковых выходов без задержки с сигнальными
1
Количество светодиодов
5
Количество сигнальных выходов
1
Начать ввод
Yes
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сброс после отключения напряжения питания
Yes
Сбросить обнаружение края
Yes
Стоп-Категория
Схема обратной связи
Yes
Функция автоматического сброса
Yes
Электронный предохранитель
Yes

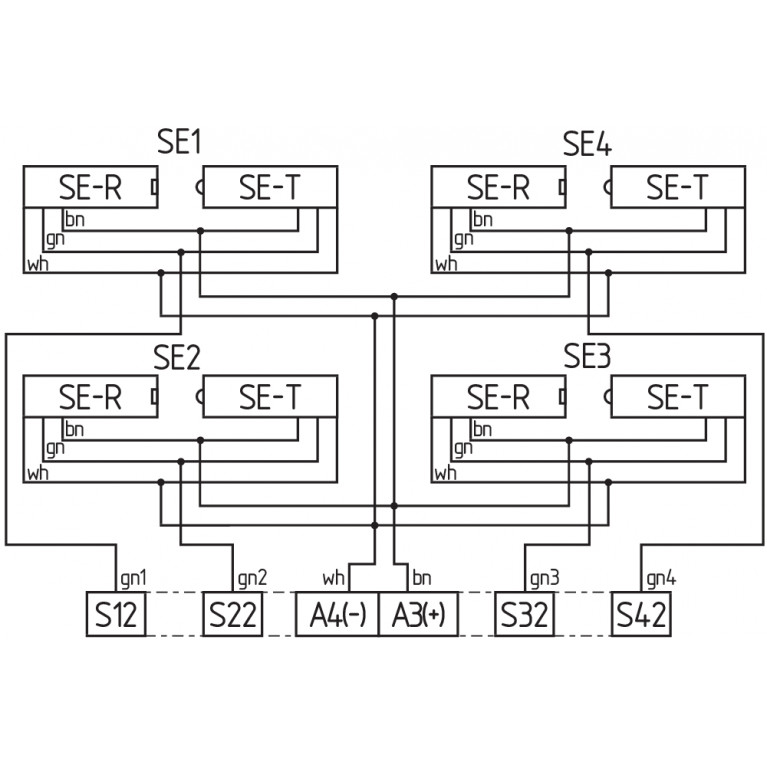

Пример подключения
Примечание (Схема подключения)
Both re-initialisation and auto-reset must comply with the requirements of EN 1760-2 (diagram A2, A3).The wiring diagram is shown for the de-energised condition.Monitoring the safety edges SE 40 / SE 70 with a safety monitoring unit SE-304C up to PL d and Category 3.Manual reset function or auto-reset: the manual reset function is triggered by an edge-sensitive signal (edge switching "0-1-0" within 100 ms up to 2 s) (X2/X3). Alternatively, the auto-reset function can be activated by a connection (A3/X2).If less than 4 safety edges are connected, the following diagram must be observed.
Примечание
Примечание (Общее)
The overall machine safety depends on the professional mounting and installation of the safety monitoring module and the signal transmitter, as well as on the correct and professional electrical connection of the components.If there it any risk whatsoever, the machine may not be restarted.
Разрешения - Стандарты
Сертификаты
TÜV
Условия окружающей среды
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
+5 ... +55 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 0.15 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Степень загрязнения
2
Электрические данные
Диапазон частот
50 Hz
Задержка включения при RESET
100 ms ...2000 ms
Категория применения AC-15
2 A
Категория применения DC-13
2 A
Номинальное переменное напряжение для органов управления при мин
21.6 VDC
Номинальное переменное напряжение органов управления, 50 Гц, не
21.6 VAC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
28.8 VAC
Потребляемая электрическая мощность, не более
4 W
Рабочее напряжение
24 VAC -10 % / +10 %24 VDC -10 % / +20 %
Рабочий ток
500 mA
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
