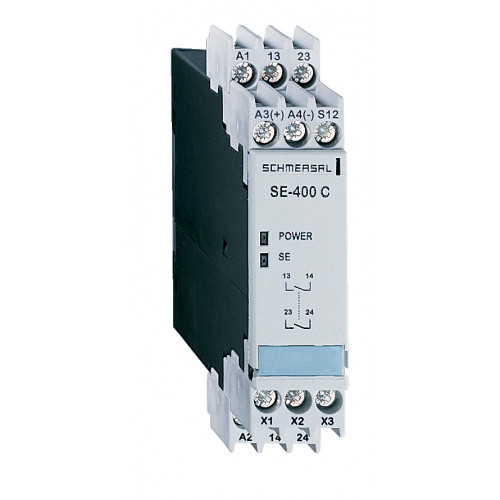

SE-400 C EVALUATION UNIT

Код: 101153920
В наличии
EAN (европейский артикул)
4030661289175
Артикул (номер заказа)
101153920
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SE-400 C EVALUATION UNIT
Цена: 29 999,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Для контроля 1 кромки безопасности
  • 2 контакта безопасности, СТОП 0
  • 1 сигнальный выход
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661289175
Артикул (номер заказа)
101153920
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449
Описание типа продукта
SE-400 C EVALUATION UNIT
Другие данные
Примечание (приложения)
Safety edges
Индикация состояния
Указанные рабочие состояния
Safety edge function
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
2.47 x 10⁻⁸ /h
Категория
4
Категория управления по EN954
4
Примечание (значение PFH)
up to max. 50,000 switching cycles/year
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
30,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
100 mm
Глубина
121 mm
Ширина
22.5 mm
Механические данные – техника подключения
Длина кабеля
200 m
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2 x 1.5 mm²
Общие данные
Вес брутто
184 g
Время реакции, максимальное
32 ms
Климатический стресс
EN ISO 13856-2
Материал корпуса
Plastic, PE (Black), Crastin (Grey)
Стандарты
EN ISO 13849-1EN ISO 13850
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Количество полупроводниковых выходов без задержки с сигнальными
1
Количество светодиодов
2
Количество сигнальных выходов
1
Начать ввод
Yes
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сброс после отключения напряжения питания
Yes
Сбросить обнаружение края
Yes
Стоп-Категория
Схема обратной связи
Yes
Функция автоматического сброса
Yes
Электронный предохранитель
Yes

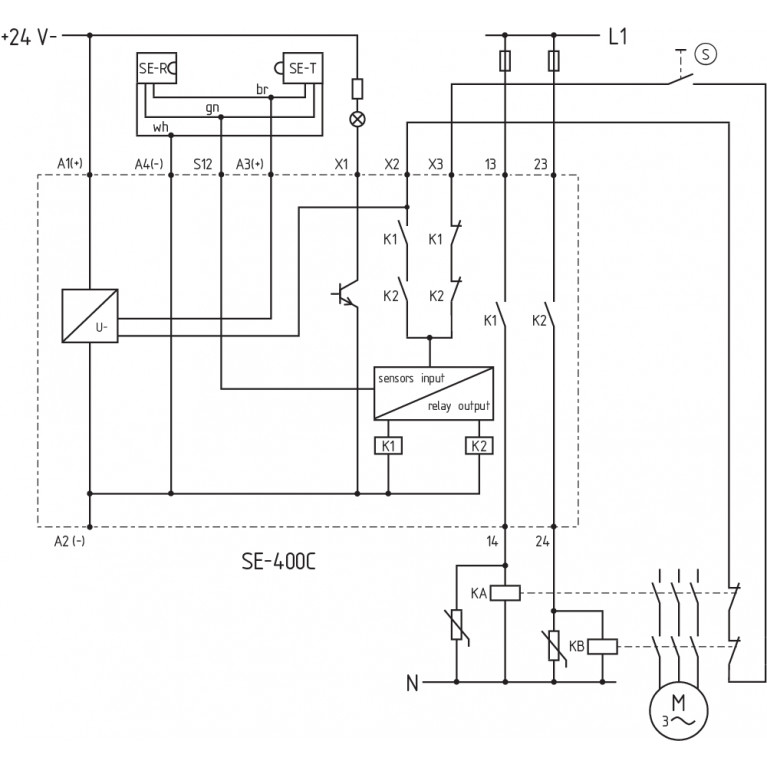

Пример подключения
Примечание (Схема подключения)
A Start-Reset-Taster (S) can optionally be connected to the feedback circuit.Both re-initialisation and auto-reset must comply with the requirements of EN 1760-2 (diagram A2, A3).The wiring diagram is shown for the de-energised condition.Monitoring the safety edges SE 40 / SE 70 with a safety monitoring unit SE-400C up to PL e and Category 4.The feedback circuit monitors the position of the contactors KA and KB.
Примечание
Примечание (Общее)
The overall machine safety depends on the professional mounting and installation of the safety monitoring module and the signal transmitter, as well as on the correct and professional electrical connection of the components.If there it any risk whatsoever, the machine may not be restarted.
Разрешения - Стандарты
Сертификаты
TÜVcULus
Условия окружающей среды
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
+5 ... +55 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 0.15 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Степень загрязнения
2
Электрические данные
Время до готовности, максимальное
32 ms
Категория применения AC-15
2 A
Категория применения DC-13
3 A
Номинальное переменное напряжение для органов управления при мин
21.6 VDC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Потребляемая электрическая мощность, не более
4 W
Рабочее напряжение
24 VDC -10 % / +20 %
Рабочий ток
150 mA
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
