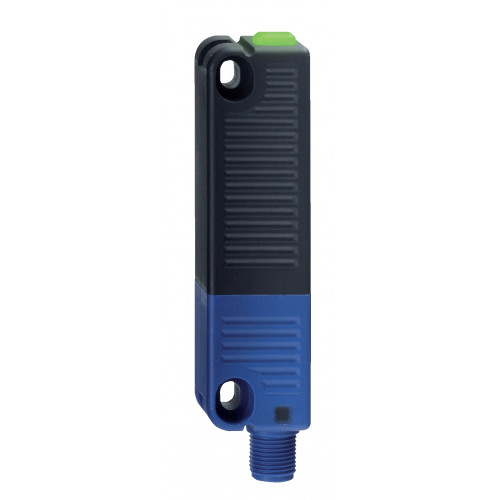

Радио датчик RSS 36-D-R-ST5
Код: 103025099
В наличии
Рекомендация (привод)
RST 36-1RST 36-1-R
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 0,00 с НДС р./шт. руб./шт.
Описание
- Корпус из термопластика
- RFID-технология для защиты от несанкционированного доступа
- Возможно несогласованное срабатывание
- 27 мм х 108,2 мм х 35 мм
- Высокая точность повторения точек переключения
- 2 выхода безопасности PNP с защитой от короткого замыкания
- Встроенный контроль короткого замыкания, обрыва провода и внешнего напряжения защитных кабелей до шкафа управления.
Характеристики
Аксессуар
Рекомендация (привод)
RST 36-1RST 36-1-R
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661512228
Артикул (номер заказа)
103025099
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
RSS 36-D-R-ST5
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
LED yellow: Operating conditionLED green: Supply voltageLED red: Fault
Классификация безопасности
Время миссии
20 Year(s)
Значение PFD
2.10 x 10⁻⁵
Значение ПФХ
2.70 x 10⁻¹⁰ /h
Категория
4
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
lateral
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки крепежных винтов, не более
2.5 Nm
Момент затяжки крепежных винтов, не менее
2.2 Nm
Монтаж
A screw length of 25 mm is sufficient for sensor mounting and for side mounting of the actuators. 30 mm long screws are recommended when the actuator is mounted upright and/or when the sealing discs are used.
Примечание (Механическая долговечность)
Actuating speed
Срабатывающие панели
lateral
Тип крепежных винтов
2x M4 (cylinder head screws with washers DIN 125A / form A)
Усилие фиксации, ок.
18 N

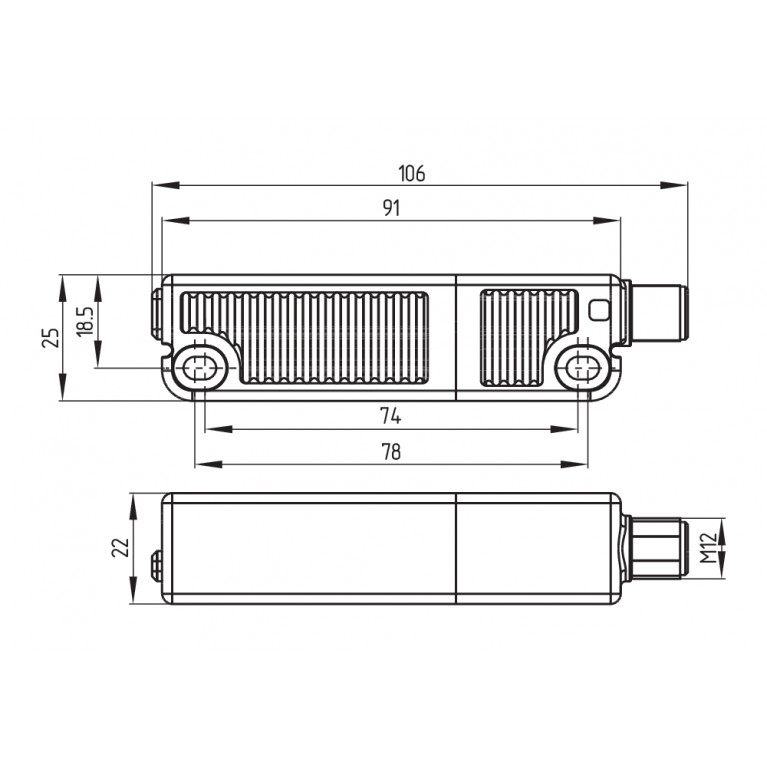

Механические данные – Размеры
Высота датчика
25 mm
Длина датчика
22 mm
Ширина датчика
106.3 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
10 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
20 mm
Гистерезис (дистанция переключения), максимум
2 mm
Примечание (точность повторения R)
Axial offset: The long side allows for a maximum height misalignment (x) of sensor and actuator of 8 mm (e.g. mounting tolerance or due to guard door sagging). The axial misalignment (y) is max. ± 18 mm (see figure: Operating principle).Minimum clearance between two sensor systems 100 mm.
Расстояние переключения, типичное
12 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Прекращение действия
Connector M12, 5-pole, A-coded
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current

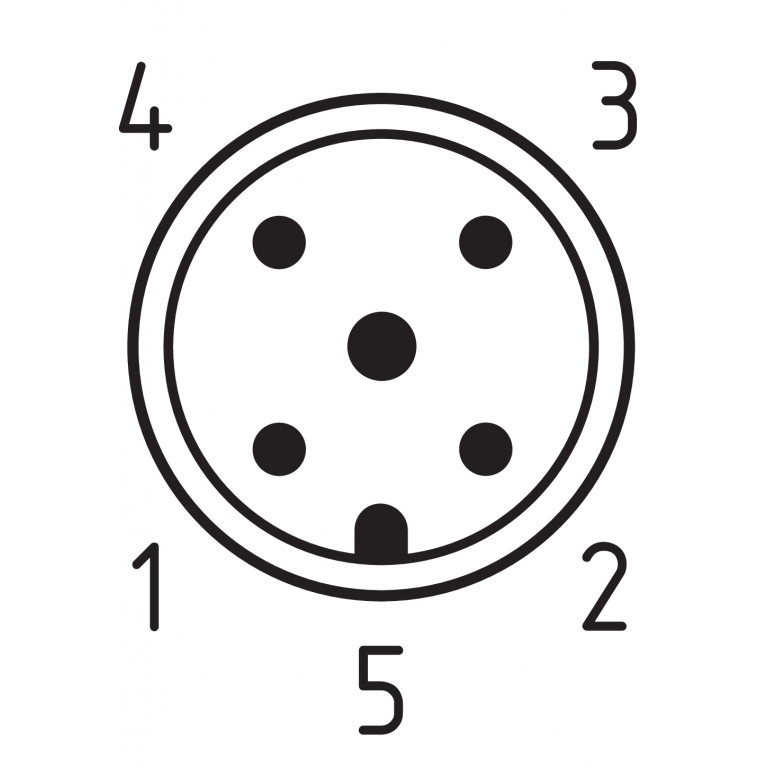

Назначение выводов
ПИН-код 1
1A1 Ue: (1)
ПИН-код 2
Y2 safety output 2: White
ПИН-код 3
A2 GND Blue
ПИН-код 4
Y1 Safety output 1 Black
ПИН-код 5
OUT Diagnostic output OUT Grey
Общие данные
Активная область
Glass-fibre, reinforced thermoplastic
Вес брутто
100 g
Время реакции, максимальное
100 ms
Время реакции, отключение выходов безопасности через входы безоп
0.5 ms
Время реакции, отключение выходов безопасности через исполнитель
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Universal coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Тип корпуса
Block
Топология датчика
Individual sensor or end sensor in a series
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
not flush
Общие данные - Особенности
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Количество светодиодов
3
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: dual-channel safety input, suitable for p-type sensors with NO function. The safety-monitoring module must tolerate internal functional tests of the sensors with cyclic switch-off of the sensor outputs for max. 0.5 ms. Short-circuit recognition by the evaluation is not necessary.
Разрешения - Стандарты
Сертификаты
TÜVcULusECOLABFCCICANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67IP69
Температура окружающей среды
-28 ... +70 °C
Температура хранения и транспортировки, минимальная
-28 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
2,000 ms
Категория применения DC-12
24 VDC / 0.05 A
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток
600 mA
Рабочий ток, минимум
0.5 mA
Ток питания холостого хода I0, типовой
35 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
1 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 60947-3
Электрические данные — диагностические выходы
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Диагностические выходы
OUT
Падение напряжения Uд, не более
2 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.25 A
Длительность тестового импульса, не более
0.3 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
