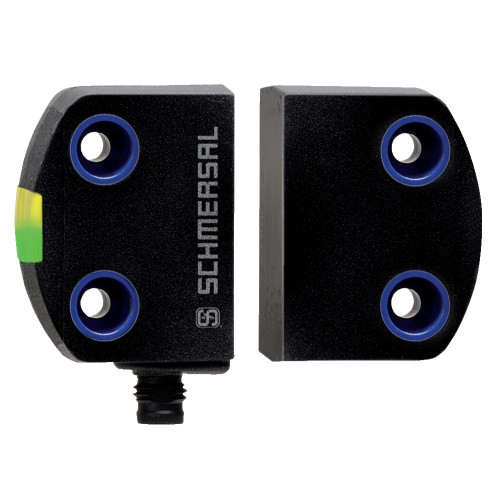

RSS260-SD-ST
Код: 103003605
В наличии
Рекомендация (привод)
RST16-1RST-U-2RST260-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Цена: 15 217,00 с НДС р./шт. руб./шт.
Описание
- Универсальное кодирование с помощью технологии RFID
- 1 разъем разъема M8
- Фронтальное и боковое срабатывание включено
- Макс. Последовательно можно подключить 31 датчик.
- Корпус из термопластика
- Простой монтаж без дополнительного уголка
- RFID-технология для защиты от несанкционированного доступа
Характеристики
Аксессуар
Рекомендация (привод)
RST16-1RST-U-2RST260-1
Рекомендуемое защитное распределительное устройство
PROTECT PSC1SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661436449
Артикул (номер заказа)
103003605
Номер eCl@ss, версия 11.0
27-27-24-03
Номер eCl@ss, версия 9.0
27-27-24-03
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
RSS260-SD-ST
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED green: Supply voltageLED yellow: Operating conditionLED red: Fault
Классификация безопасности
Время миссии
20 Year(s)
Значение PFD
1.20 x 10⁻⁴
Значение ПФХ
6.80 x 10⁻¹⁰ /h
Категория
4
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
lateralfront
Момент затяжки крепежных винтов, не более
0.8 Nm
Монтаж
A 20 mm screw length usually suffices to mount the sensor. When the mounting plates are used, we recommend 25 mm long screws.
Срабатывающие панели
lateralfront side
Тип крепежных винтов
2x M4

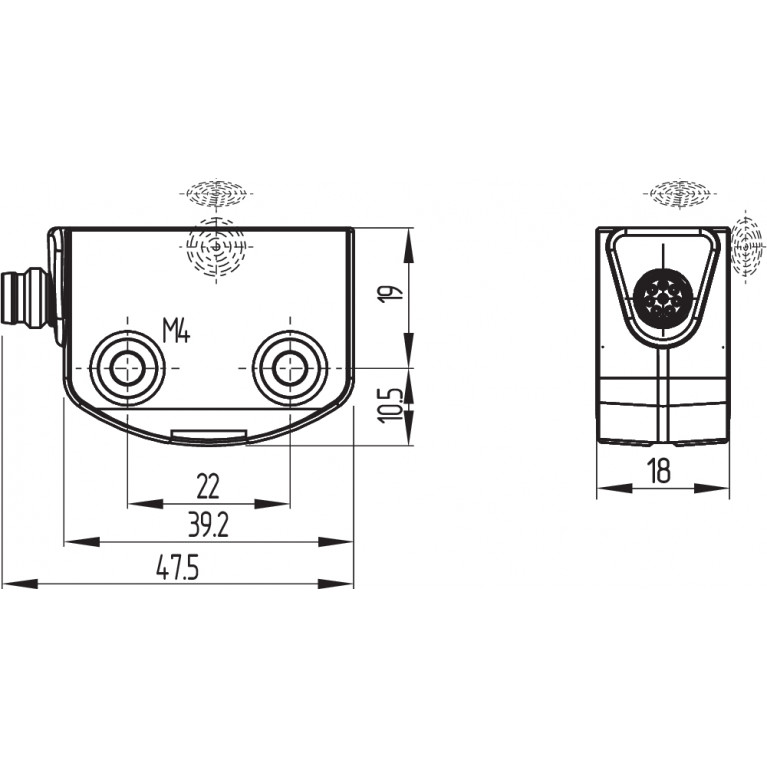

Механические данные – Размеры
Высота датчика
18 mm
Длина датчика
29.5 mm
Ширина датчика
39.2 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ», боковая
6 mm
Гарантированная дистанция переключения «ВКЛ», фронтальная
10 mm
Гарантированная дистанция переключения «ВЫКЛ», боковая
15 mm
Гарантированная дистанция переключения «ВЫКЛ», фронтальная
18 mm
Гистерезис (дистанция переключения), максимум
2 mm
Примечание (расстояние переключения)
Axial misalignment, a horizontal and vertical misalignment of the safety sensor and the actuator are tolerated. The possible misalignment depends on the distance of the active surfaces of the sensor and the actuator. The sensor remains active within the tolerance range.
Примечание (Сао)
The specifications of the safety switching distance Sao refer to a temperature range of -10 °C ... +60 °C. For a temperature range of -28 °C ... +65 °C, Sao is reduced by 2 mm.
Примечание (точность повторения R)
Axial offset: The long side allows for a maximum height misalignment (x) of sensor and actuator of 8 mm (e.g. mounting tolerance or due to guard door sagging). The axial misalignment (y) is max. ± 18 mm (see figure: Operating principle).Minimum clearance between two sensor systems 100 mm
Типичное расстояние переключения, боковое
9 mm
Типичное расстояние переключения, фронтальное
12 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Прекращение действия
Connector M8, 8-pole
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD

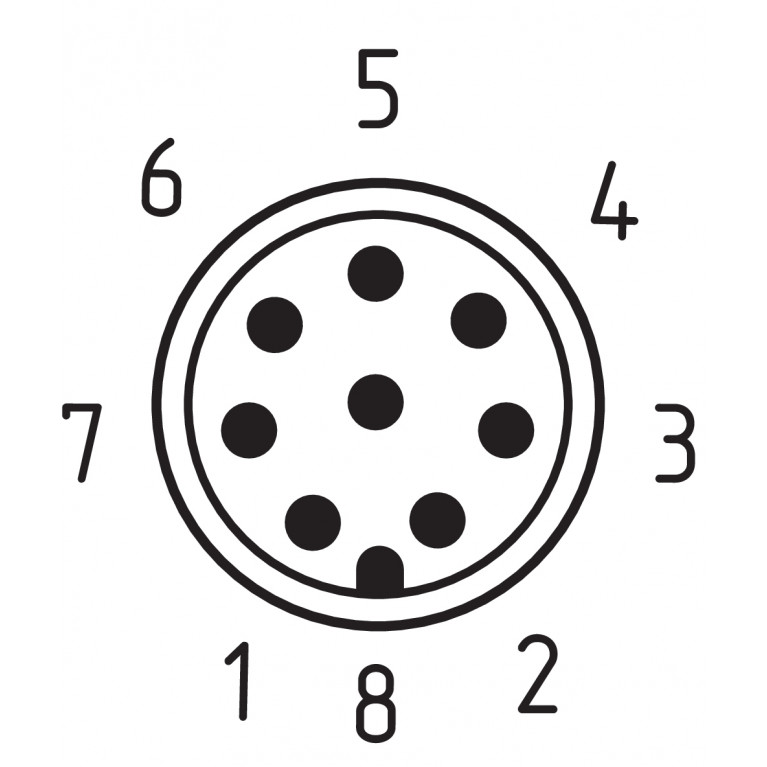

Назначение выводов
ПИН-код 1
A1 Ue: White
ПИН-код 2
X1 safety input 1: Brown
ПИН-код 3
A2 GND: Green
ПИН-код 4
Y1 safety output 1: Yellow
ПИН-код 5
serial diagnostic output OUTGrey
ПИН-код 6
X2 safety input 2: Pink
ПИН-код 7
Y2 safety output 2: Blue
ПИН-код 8
IN serial diagnostic input Pink
Общие данные
Активная область
Glass-fibre, thermoplastic
Вес брутто
61 g
Время реакции, максимальное
100 ms
Время реакции, отключение выходов безопасности через исполнитель
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Universal coding
Материал корпуса
Plastic, thermoplastic, self-extinguishing
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 61508
Тип корпуса
Block
Топология датчика
Sensor for series wiring
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
not flush
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Каскадируемый
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полюсов
8
Количество последовательных подключений датчиков
31
Количество светодиодов
3
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Серийная диагностика
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Evaluation requirements: dual-channel safety input, suitable for p-type sensors with NO function. The safety-monitoring module must tolerate internal functional tests of the sensors with cyclic switch-off of the sensor outputs for max. 0.5 ms. Short-circuit recognition by the evaluation is not necessary.
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCICUKCAANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP65IP67
Температура окружающей среды
-28 ... +65 °C
Температура хранения и транспортировки, минимальная
-28 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
2,000 ms
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток
600 mA
Рабочий ток, минимум
0.5 mA
Ток питания холостого хода I0, типовой
35 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
1 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Рейтинг ЭМС
IEC 60947-3
Электрические данные — последовательная диагностика SD
Емкость проводки
50 nF
Конструкция элементов управления
short-circuit proof
Обозначение, Серийный диагностический SD
OUT
Рабочий ток
150 mA
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Потребление тока входами безопасности
5 mA
Электрические данные — цифровые выходы безопасности
Выходной ток, (выход повышенной безопасности), максимальный
0.25 A
Длительность тестового импульса, не более
1 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
