Магнитный датчик BNS 36-11/01ZG-ST-R

Код: 101193254
В наличии
Рекомендация (привод)
BPS 36-2
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Цена: 10 028,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Разъем 8 мм, 6-полюсный, с защелкой и блокировкой
  • Корпус из термопластика
  • Долгая жизнь
  • отсутствие механического износа
  • 88 мм х 25 мм х 13 мм
  • Возможен скрытый монтаж
  • Нечувствительность к поперечному смещению
  • Нечувствителен к загрязнениям
Характеристики
Аксессуар
Рекомендация (привод)
BPS 36-2
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661359953
Артикул (номер заказа)
101193254
Номер eCl@ss, версия 11.0
27-27-24-02
Номер eCl@ss, версия 9.0
27-27-24-02
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BNS 36-11/01ZG-ST-R
Индикация состояния
Примечание (Встроенная диагностика системы, статус )
The LED is illuminated when the guard is closed.
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D- Значение Нормально закрытый контакт/Нормально открытый кон
25,000,000 Operations
Механические данные

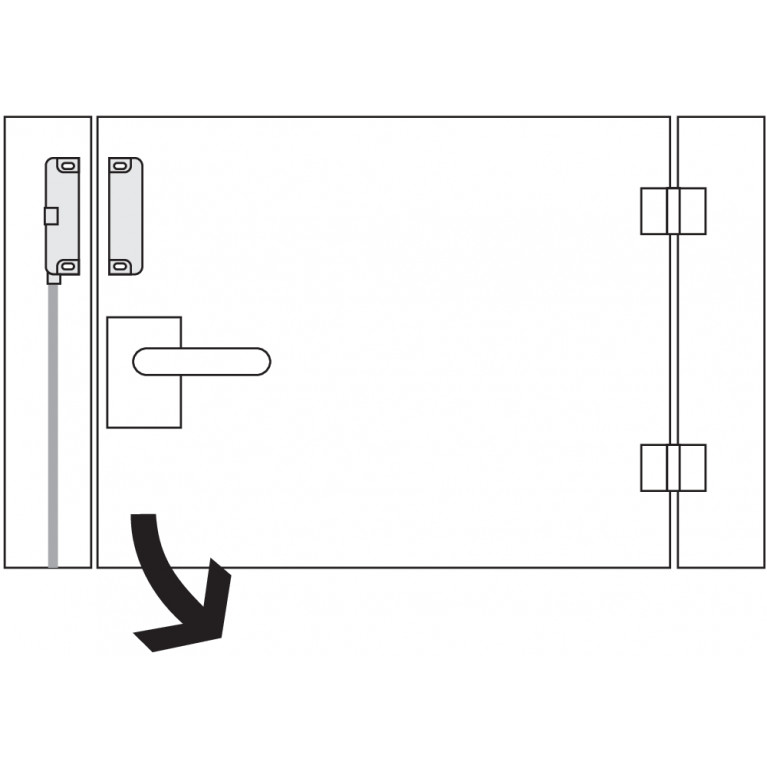

Дверные петли
Right
Исполнительный элемент
Magnet
Направление движения
Head-on to the active surface

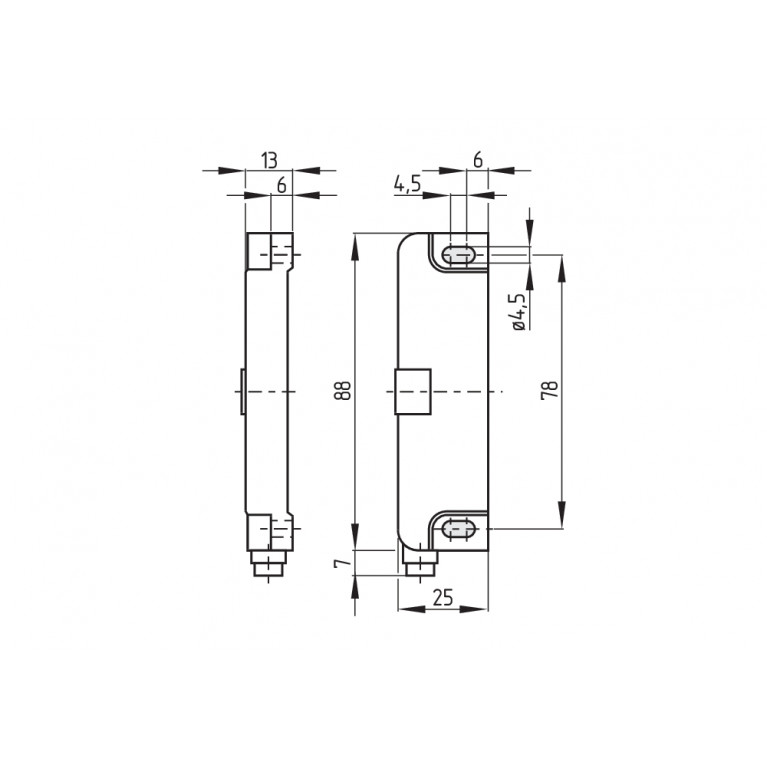

Механические данные – Размеры
Высота датчика
25 mm
Длина датчика
13 mm
Ширина датчика
88 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
7 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
17 mm

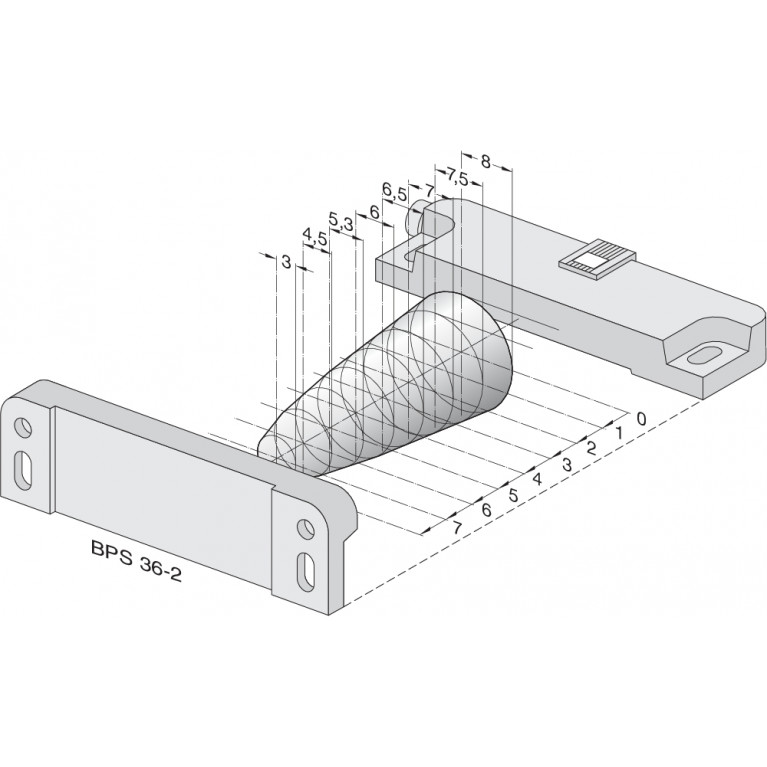

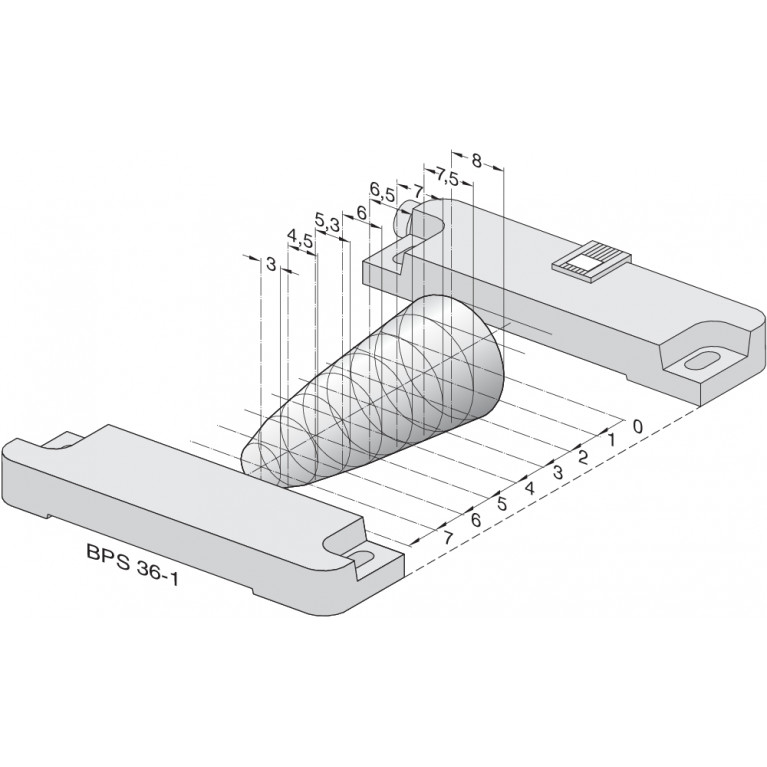

Примечание (Расстояние переключения Sn)
Axial misalignment, a horizontal and vertical misalignment of the safety sensor and the actuator are tolerated. The possible misalignment depends on the distance of the active surfaces of the sensor and the actuator. The sensor remains active within the tolerance range.
Механические данные – техника подключения
Прекращение действия
Connector 8 mm, 6-pole, Latching interlocking
Общие данные
Вес брутто
30 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Magnetic drive
Стандарты
BG-GS-ET-14EN IEC 60947-5-3
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
quasi-flush
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes

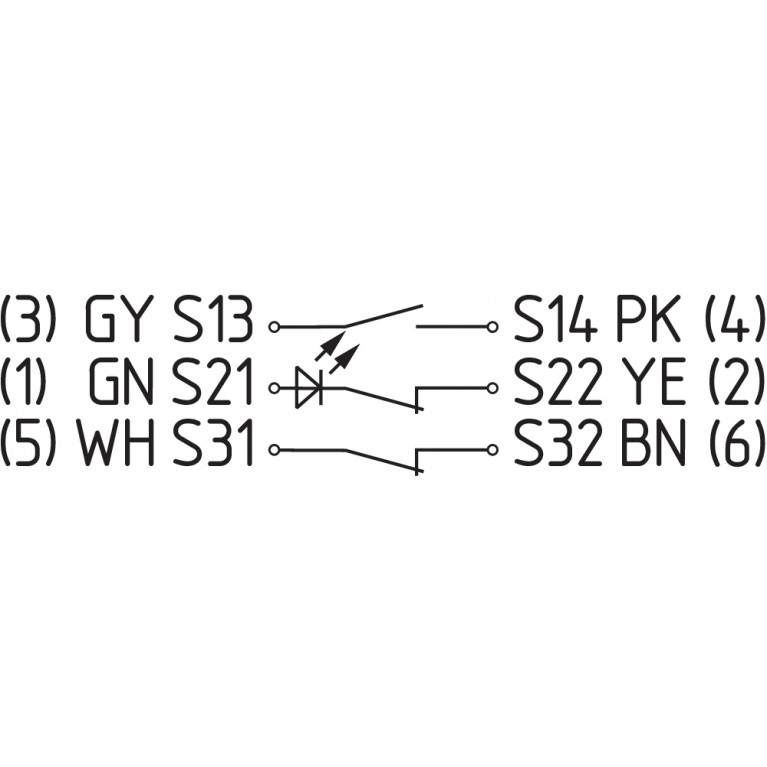

Количество контактов безопасности
2
Количество нормально закрытых (НЗ)
2
Количество нормально открытых (НО)
1
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)

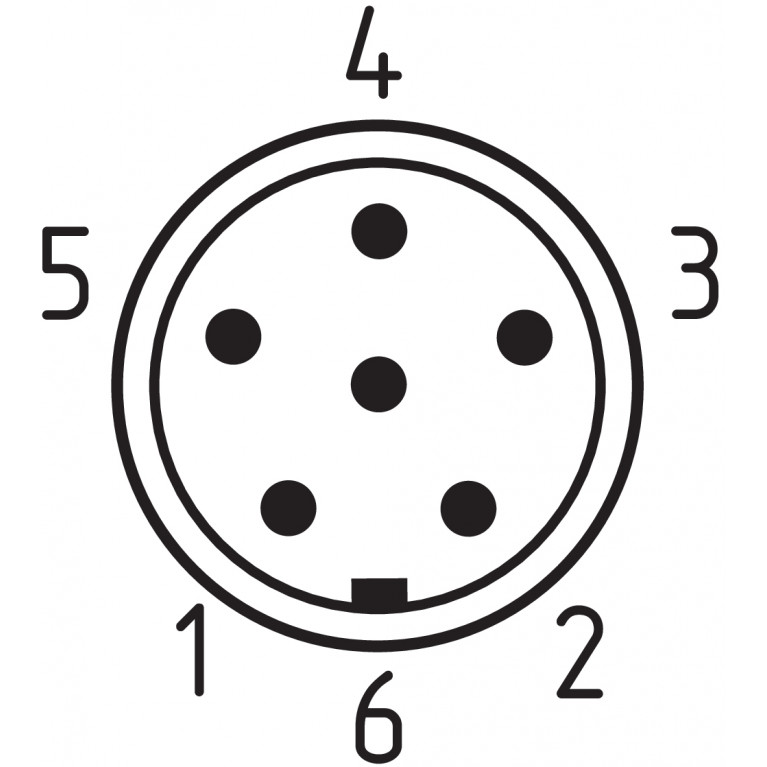

The number in brackets indicate the PIN number of the connector.
Разрешения - Стандарты
Сертификаты
TÜVBGcULus
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Электрические данные
Коммутационная способность, максимальная
0.2 W
Коммутируемое напряжение, максимальное
30 VDC
Коммутируемый ток, максимальный
0.01 A
Частота переключения, максимальная
5 Hz
