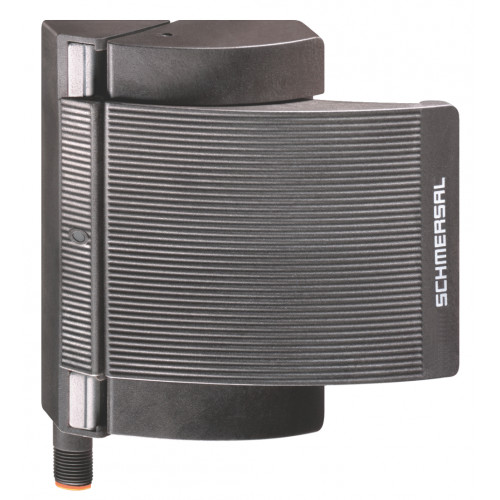

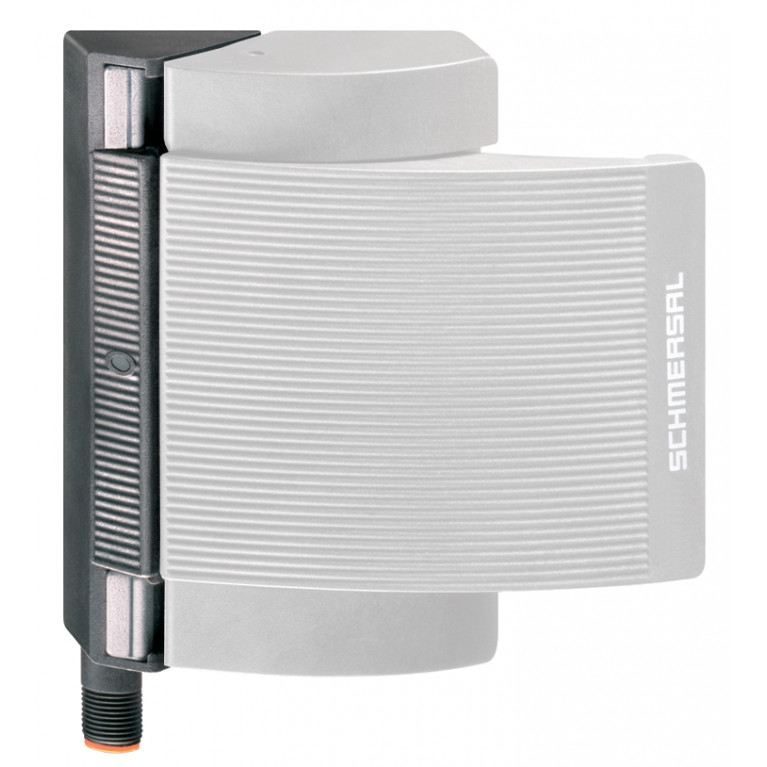

Магнитный датчик BNS-B20-12ZG-H-5M

Код: 101187773
В наличии
Рекомендация (привод)
BNS-B20-B01
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Цена: 11 302,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Корпус из термопластика
  • Бесконтактный предохранительный выключатель
  • Не выступает в дверной проем
  • 119,5 мм х 140 мм х 43,3 мм
  • Заменяет дверную ручку и предохранительный выключатель, дополнительная дверная фурнитура не требуется.
  • Современный и симметричный дизайн.
  • Защита от несанкционированного доступа благодаря встроенному кодированному датчику безопасности.
  • Эргономичное управление
  • Подходит для шарнирных и раздвижных ограждений.
  • Нет выступающего привода
  • Простой монтаж с помощью 4 винтов
Характеристики
Аксессуар
Рекомендация (привод)
BNS-B20-B01
Рекомендуемое защитное распределительное устройство
SRB-E-301STSRB-E-201LC
Данные для заказа
EAN (европейский артикул)
4030661336138
Артикул (номер заказа)
101187773
Номер eCl@ss, версия 11.0
27-27-24-02
Номер eCl@ss, версия 9.0
27-27-24-02
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BNS-B20-12ZG-H-5M
Индикация состояния
Примечание (Встроенная диагностика системы, статус )
The LED is illuminated when the guard is closed.
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Классификация безопасности - Выходы безопасности
B10D- Значение Нормально закрытый контакт/Нормально открытый кон
25,000,000 Operations
Механические данные
Вес двери, навесное ограждение, максимальный
5 kg
Вес двери, Сдвижная защита, максимальный
3 kg
Исполнительный элемент
Magnet
Сила фиксации
100 N
Механические данные – Размеры
Высота датчика
140 mm
Длина датчика
43.3 mm
Ширина датчика
119.5 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
0 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
22 mm
Механические данные – техника подключения
Длина кабеля
5 m
Материал оболочки кабеля
PVC
Прекращение действия
Pre-wired cable
Сечение провода
0.25 mm2
Общие данные
Вес брутто
340 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Magnetic drive
Стандарты
BG-GS-ET-14EN IEC 60947-5-3
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
quasi-flush
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Количество нормально закрытых (НЗ)
2
Количество нормально открытых (НО)
1
Количество проводов кабеля
6
Объем поставки
Объем поставки
Actuator must be ordered separately.
Пример подключения
Примечание (Схема подключения)
Contact S21-S22 must be integrated in the safety circuit.
Примечание
Примечание (Общее)
Contact symbols shown for the closed condition of the guard device.The contact configuration for versions with or without LED is identical.Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Разрешения - Стандарты
Сертификаты
TÜVBGcULus
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Электрические данные
Коммутационная способность, максимальная
0.2 W
Коммутируемое напряжение, максимальное
24 VDC
Коммутируемый ток, максимальный
0.01 A
Частота переключения, максимальная
5 Hz
