Шарнирный выключатель TV10S 335-02Z-M20

Код: 101157473
В наличии
EAN (европейский артикул)
4030661180304
Артикул (номер заказа)
101157473
Номер eCl@ss, версия 11.0
27-27-06-09
Номер eCl@ss, версия 12.0
27-27-06-09
Номер eCl@ss, версия 9.0
27-27-06-09
Номер ETIM, версия 6.0
EC002591
Номер ETIM, версия 7.0
EC002591
Описание типа продукта
TV10S 335-02Z-M20
Цена: 13 340,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 1 кабельный ввод M 20 x 1,5
  • Металлический корпус
  • Хорошая устойчивость к маслу и нефтяному спирту.
  • Головки привода можно перемещать на 4 x 90°.
  • 40,5 мм х 107 мм х 65,3 мм
  • Вал привода можно поворачивать на 360°.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661180304
Артикул (номер заказа)
101157473
Номер eCl@ss, версия 11.0
27-27-06-09
Номер eCl@ss, версия 12.0
27-27-06-09
Номер eCl@ss, версия 9.0
27-27-06-09
Номер ETIM, версия 6.0
EC002591
Номер ETIM, версия 7.0
EC002591
Описание типа продукта
TV10S 335-02Z-M20
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
BG-GS-ET-15EN ISO 13849-1EN IEC 60947-5-1
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
20,000,000 Operations
Механические данные
Исполнительный элемент
Other
Механическая долговечность, минимум
1,000,000 Operations
Монтажное отверстие для вала
10 mm
Положительный тормозной момент
0.6 Nm

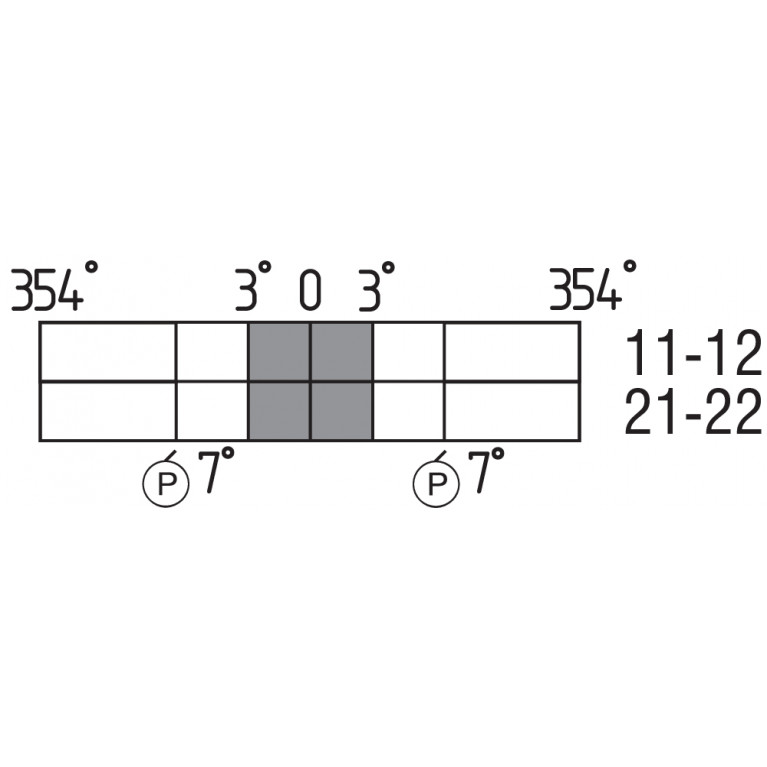

Положительный угол излома
7 °

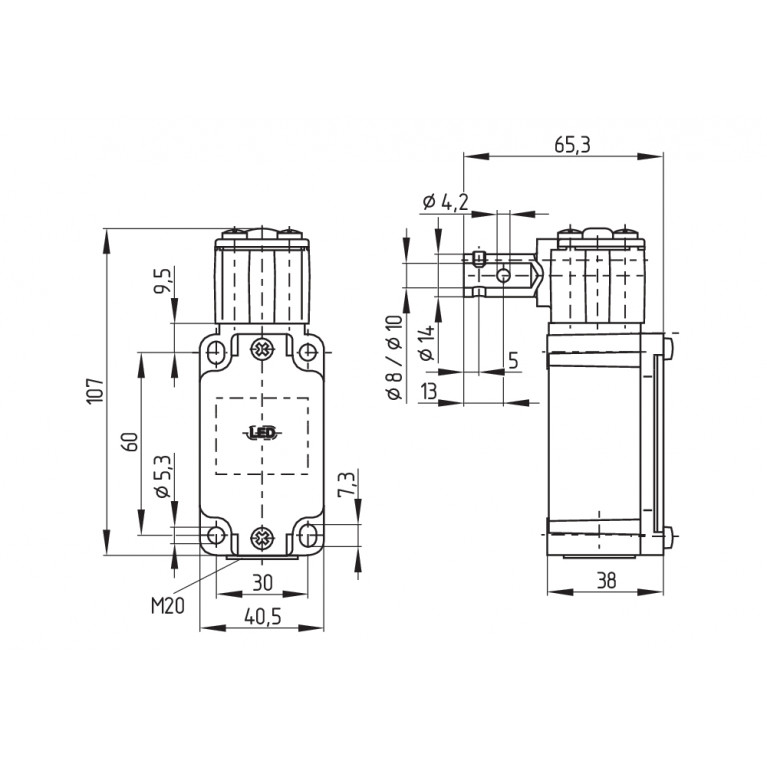

Механические данные – Размеры
Высота датчика
107 mm
Длина датчика
65.3 mm
Ширина датчика
40.5 mm
Механические данные – сторона разъема B
Тип разъема
Female connector
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
260 g
Материал корпуса
Light alloy die-casting
Материал покрытия корпуса
painted
Общие данные - Особенности
Количество контактов безопасности
2
Примечание
Примечание (Общее)

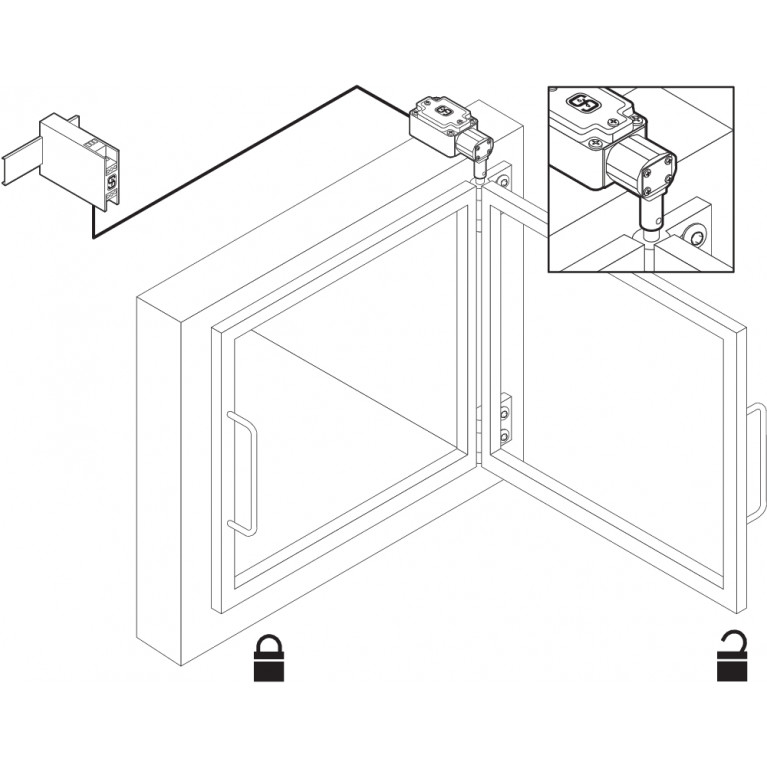

By turning the head in 90° steps, 8 actuating planes are possible. A Torx T10 screwdriver is required for this purpose. Even when the screw is removed, the head is self-retaining. The switch can still not be tampered.Adjustment tool: locking screw to fix, shaft pre-drilled to pinUniversal joint available to compensate for axial displacement (only for shaft bore 10 mm)
Разрешения - Стандарты
Сертификаты
cULusCCC
Условия окружающей среды
Степень защиты
IP67
Температура окружающей среды
-25 ... +70 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
4 A
Материал контактов, электрический
Silver

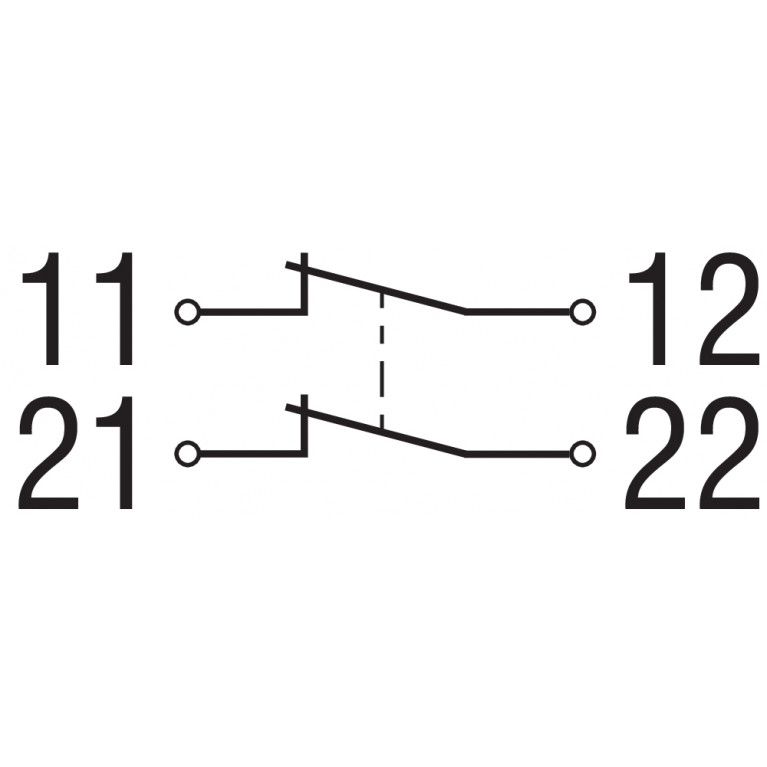

Переключающий элемент
Opener (NC)
Принцип переключения
Slow action
Тепловой испытательный ток
10 A
Частота переключения
1,000 /h
