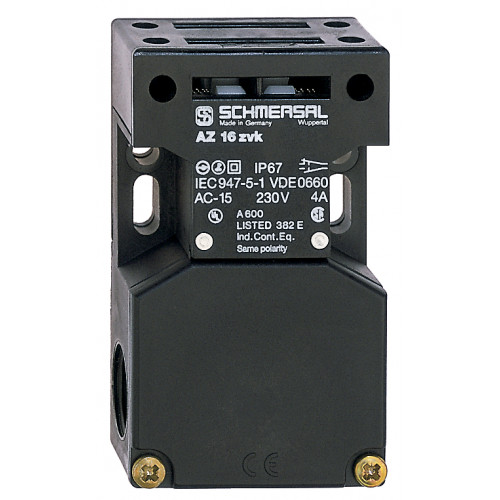

AZ 16-03ZVRK-M20

Код: 101157374
В наличии
EAN (европейский артикул)
4030661180045
Артикул (номер заказа)
101157374
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 16-03ZVRK-M20
Цена: 6 117,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • 3 кабельных ввода М 20 х 1,5
  • Большой отсек для проводки
  • Корпус из термопластика
  • Двойная изоляция
  • 52 мм х 90 мм х 30 мм
  • Универсальное кодирование
  • Долгая жизнь
  • Высокий уровень надежности контакта при низких напряжениях и токах
  • Нечувствителен к загрязнениям
  • Прорези для регулировки, круглые отверстия для расположения.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661180045
Артикул (номер заказа)
101157374
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 16-03ZVRK-M20
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
Electrical life on request.
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности - Выходы безопасности
Примечание (B10D Нормально открытый контакт (НО))
at 10% Ie and ohmic load
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Монтаж
Screws

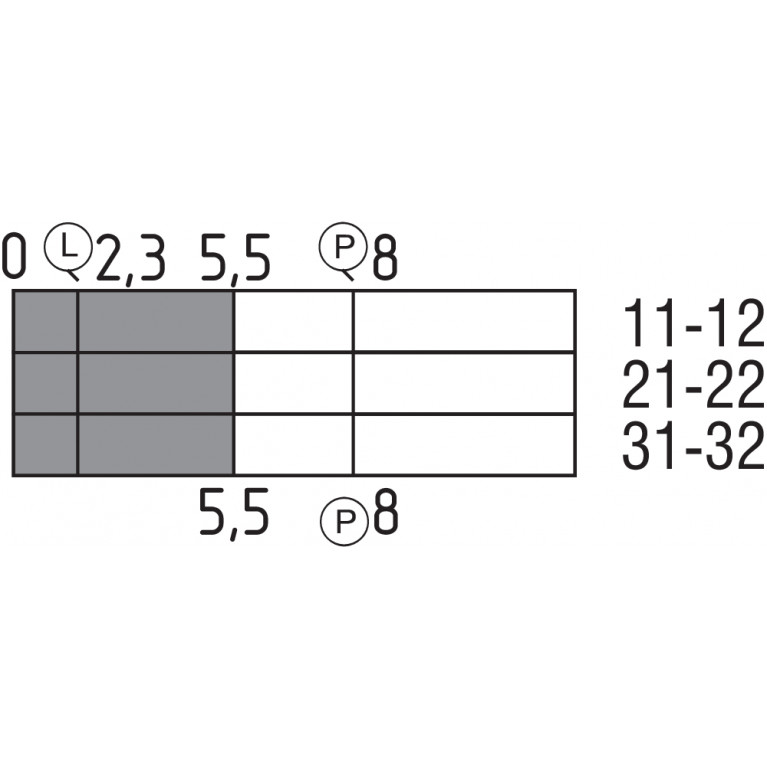

Позитивное путешествие
8 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
30 N
Сила фиксации
30 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M6

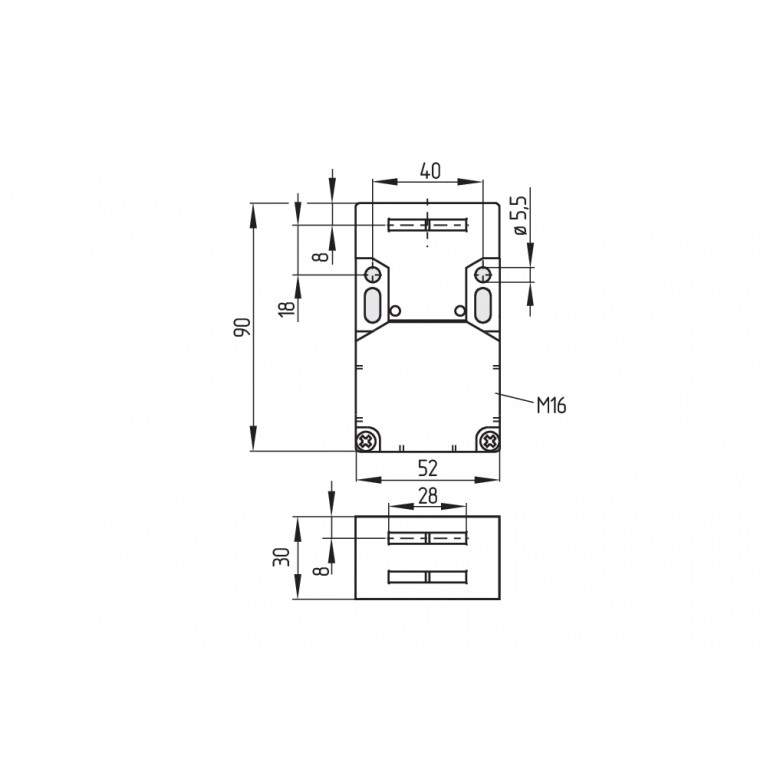

Механические данные – Размеры
Высота датчика
90 mm
Длина датчика
30 mm
Ширина датчика
52 mm
Механические данные – техника подключения
Кабельный ввод
3 x M20 x 1,5
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Вес брутто
115 g
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Количество кабельных вводов
3

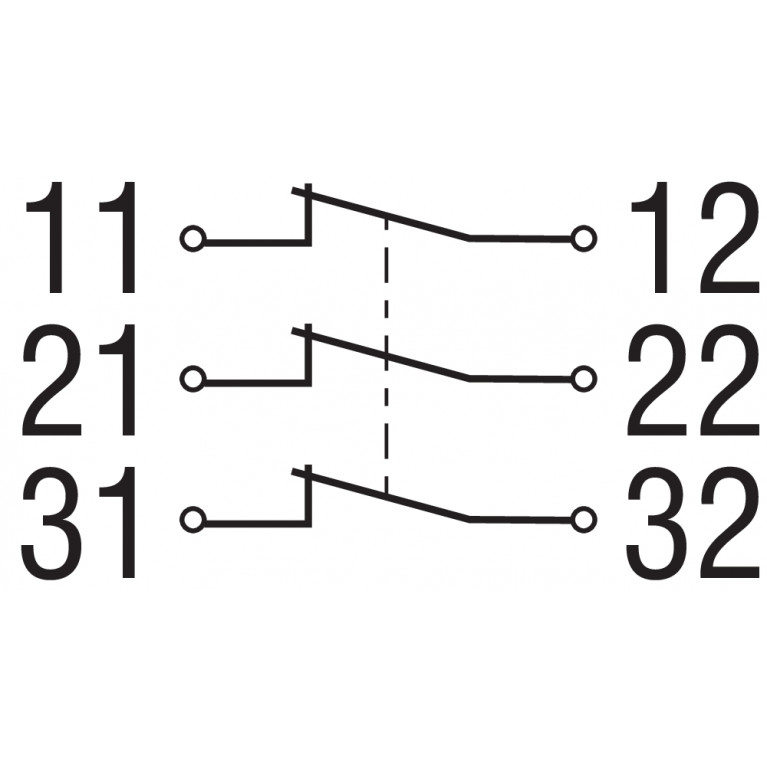

Количество контактов безопасности
3
Количество направлений действия
3
Объем поставки
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
TÜVcULusCCC
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Степень защиты
IP67
Температура окружающей среды
-30 ... +80 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Степень загрязнения
3
Электрические данные
Материал контактов, электрический
Silver
Переключающий элемент
Opener (NC)
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
4,000 /h
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
