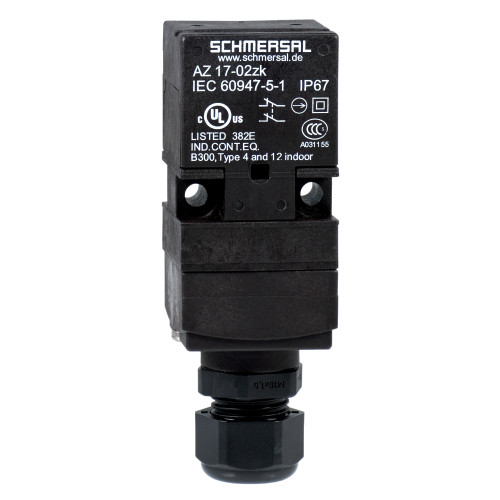

Электромагнитный блокиратор AZ 17-11ZRK

Код: 101133967
В наличии
EAN (европейский артикул)
4030661050911
Артикул (номер заказа)
101133967
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 17-11ZRK
Цена: 6 348,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • кабельный ввод М16
  • 30 мм х 60 мм х 30 мм
  • Корпус из термопластика
  • Двойная изоляция
  • Долгая жизнь
  • маленькое тело
  • Универсальное кодирование
  • Высокий уровень надежности контакта при низких напряжениях и токах
  • Нечувствителен к загрязнениям
  • 8 рабочих плоскостей
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661050911
Артикул (номер заказа)
101133967
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 17-11ZRK
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
at 10% Ie and ohmic load
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Монтаж
Screws

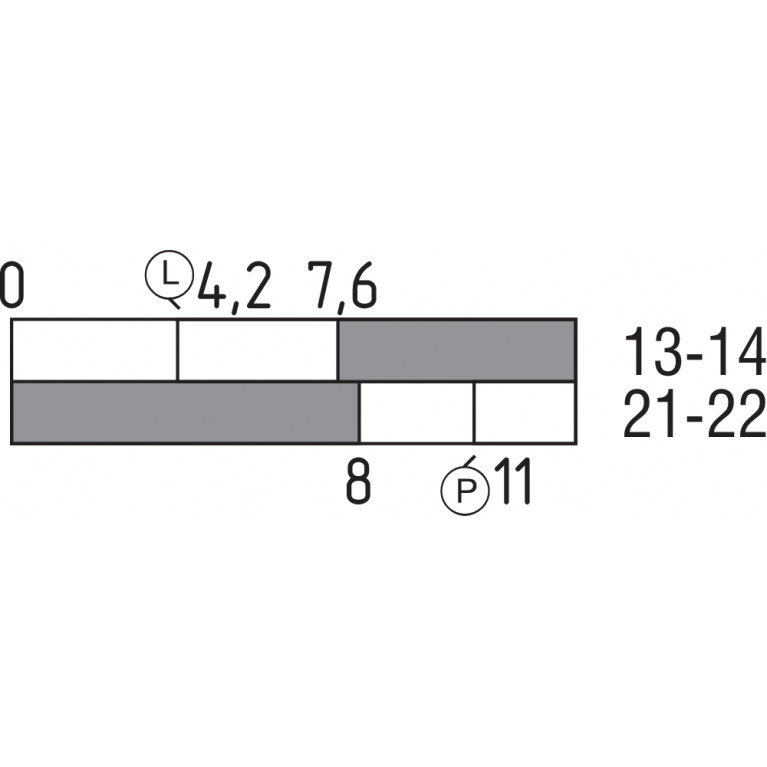

Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
17 N
Примечание
Torx T10
Сила фиксации
30 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5

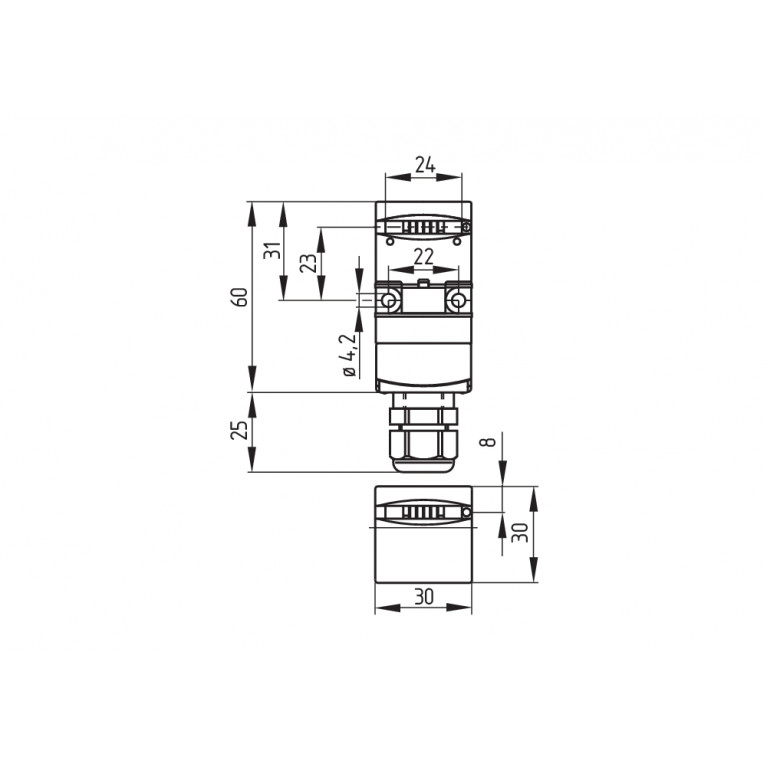

Механические данные – Размеры
Высота датчика
60 mm
Длина датчика
30 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Кабельный ввод
M 16 x 1.5
Прекращение действия
IDC method of termination
Разрешенный тип кабеля
flexible
Сечение кабеля, максимальное
1 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
85 g
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Количество вспомогательных контактов
1
Количество кабельных вводов
1
Количество контактов безопасности
1
Количество направлений действия
2
Увеличенная сила фиксации
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Slot sealing plugsSlot cover for dust-proof covering of the opening not in use
Примечание
Примечание (Общее)
This type termination (IDC) method enables simple connetion of flexible conductors without the need for the use of conductor ferrules
Разрешения - Стандарты
Сертификаты
BGcULusCCC
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Степень защиты
IP67
Температура окружающей среды
-30 ... +80 °C
Температура хранения и транспортировки, минимальная
-30 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Степень загрязнения
3
Электрические данные
Материал контактов, электрический
Silver

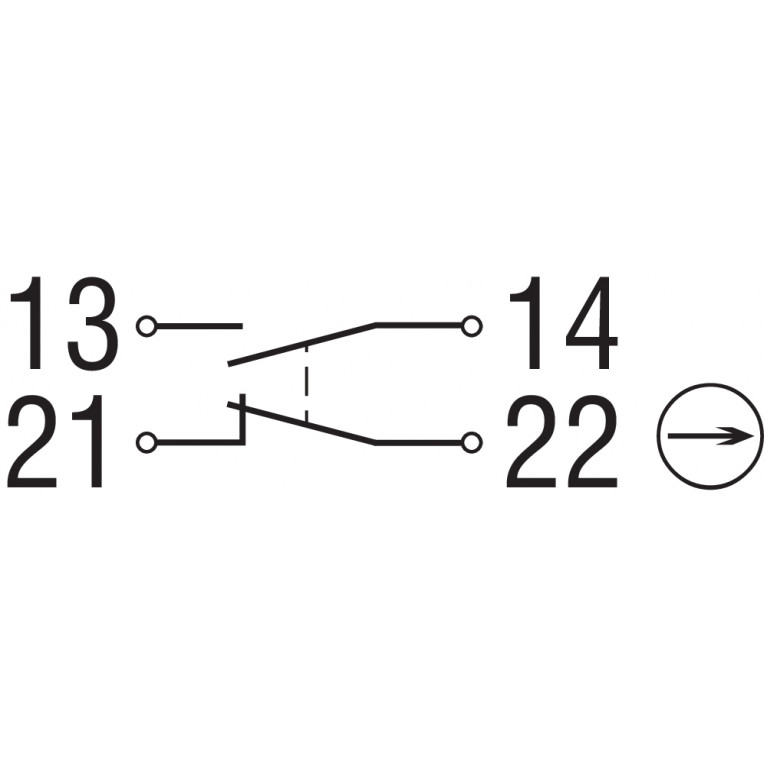

Переключающий элемент
NO contact, NC contact
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
2,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
