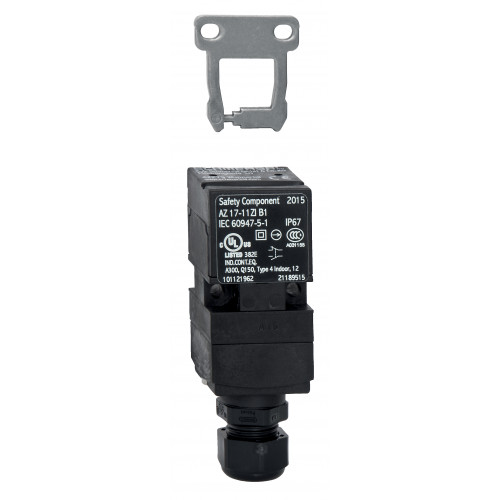

Электромагнитный блокиратор AZ 17-02ZI B5

Код: 101122854
В наличии
EAN (европейский артикул)
4030661049731
Артикул (номер заказа)
101122854
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 17-02ZI B5
Цена: 8 871,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • кабельный ввод М16
  • Корпус из термопластика
  • Двойная изоляция
  • Долгая жизнь
  • 30 мм х 60 мм х 30 мм
  • маленькое тело
  • Индивидуальное кодирование
  • Уровень кодирования «Высокий» согласно ISO 14119.
  • Высокий уровень надежности контакта при низких напряжениях и токах
  • Нечувствителен к загрязнениям
  • Заглушка слота в комплекте
  • 8 рабочих плоскостей
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661049731
Артикул (номер заказа)
101122854
Номер eCl@ss, версия 11.0
27-27-26-02
Номер eCl@ss, версия 12.0
27-27-26-02
Номер eCl@ss, версия 9.0
27-27-26-02
Номер ETIM, версия 6.0
EC002592
Номер ETIM, версия 7.0
EC002592
Описание типа продукта
AZ 17-02ZI B5
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
Electrical life on request.
Стандарты
EN ISO 13849-1EN IEC 60947-5-1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Монтаж
Screws
Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
17 N
Положительное усилие разрыва, минимум
34 N
Примечание
Torx T10
Сила фиксации
5 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5

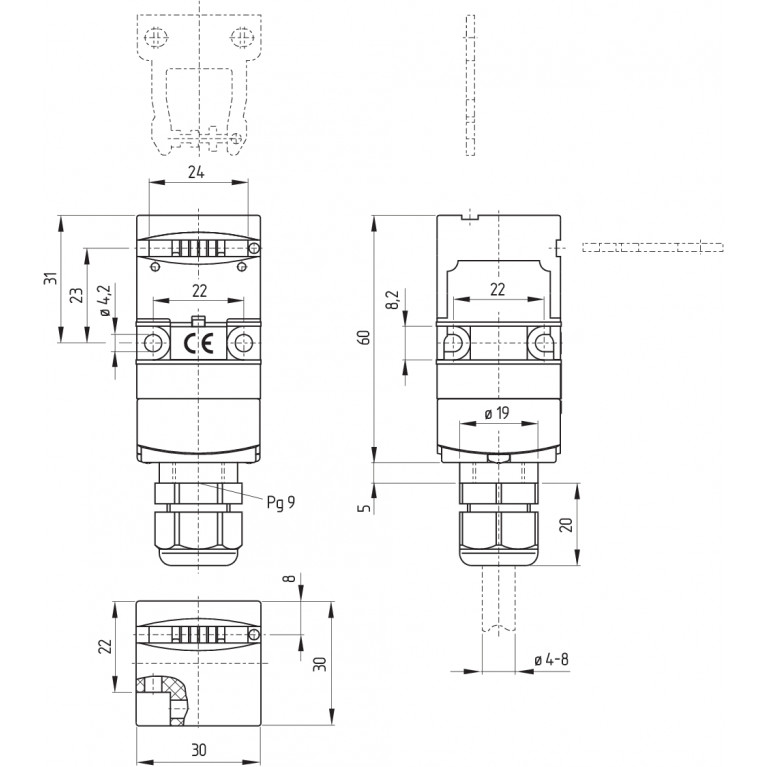

Механические данные – Размеры
Высота датчика
85 mm
Длина датчика
30 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Кабельный ввод
M 16 x 1.5
Прекращение действия
IDC method of termination
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
flexible
Сечение кабеля, максимальное
1 mm²
Сечение кабеля, минимальное
0.75 mm²
Общие данные
Вес брутто
100 g
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

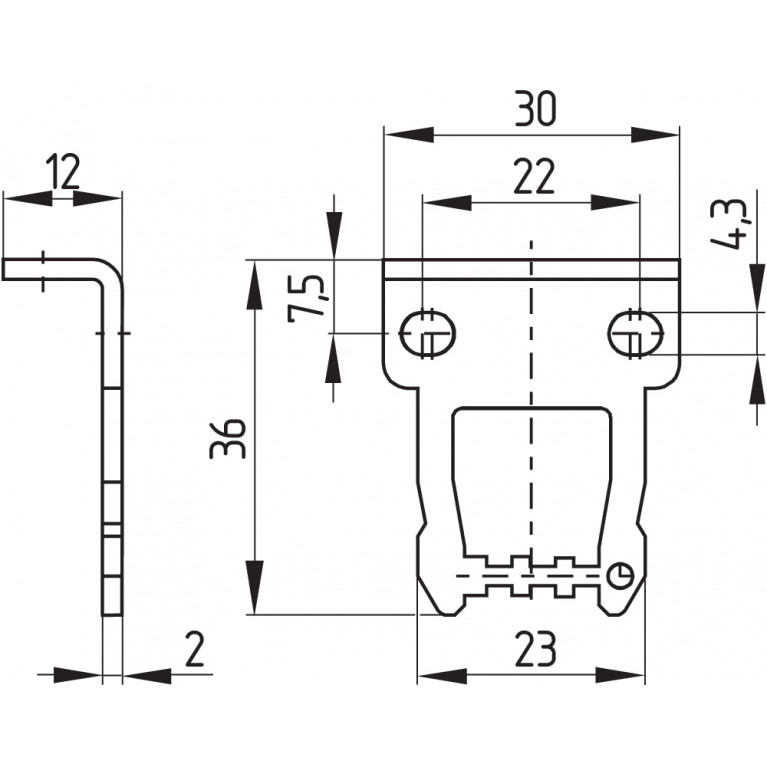

Материал привода
Stainless steel
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Количество кабельных вводов
1
Количество контактов безопасности
2
Количество направлений действия
2
Объем поставки
Объем поставки
Not available as spare partSlot cover for dust-proof covering of the opening not in use
Примечание
Примечание (Общее)
This type termination (IDC) method enables simple connetion of flexible conductors without the need for the use of conductor ferrulesThe actuator is not available separately.
Разрешения - Стандарты
Сертификаты
BGcULus
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Степень защиты
IP67
Температура окружающей среды
-30 ... +80 °C
Температура хранения и транспортировки, минимальная
-30 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Степень загрязнения
3

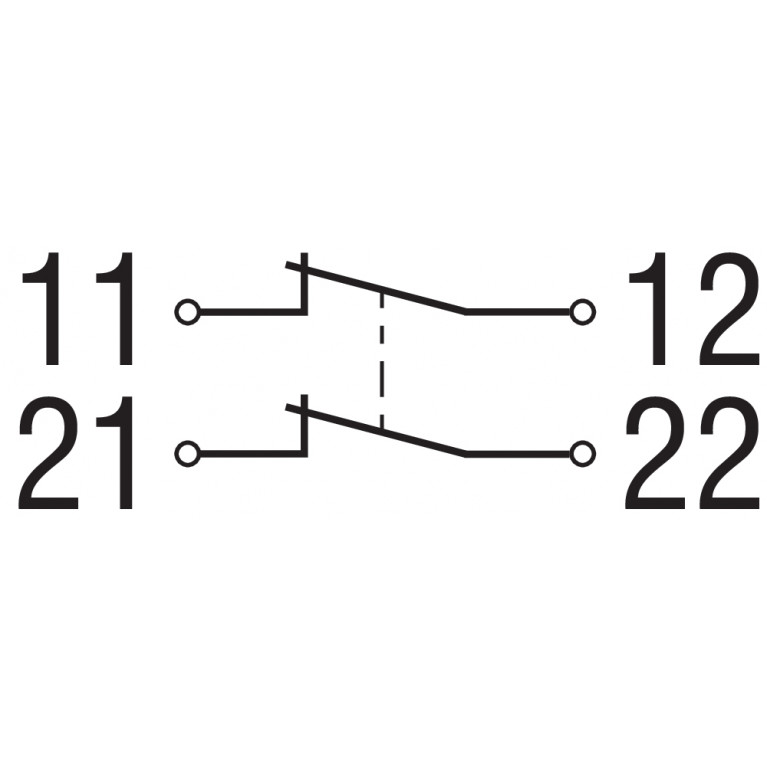

Электрические данные
Материал контактов, электрический
Silver
Переключающий элемент
Opener (NC)

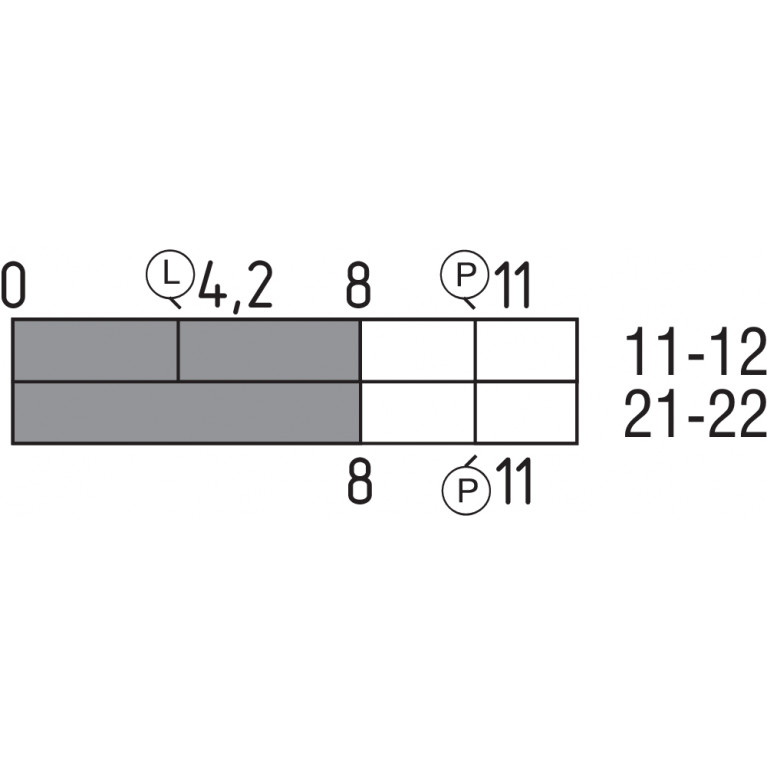

Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
10 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
2,000 /h
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
