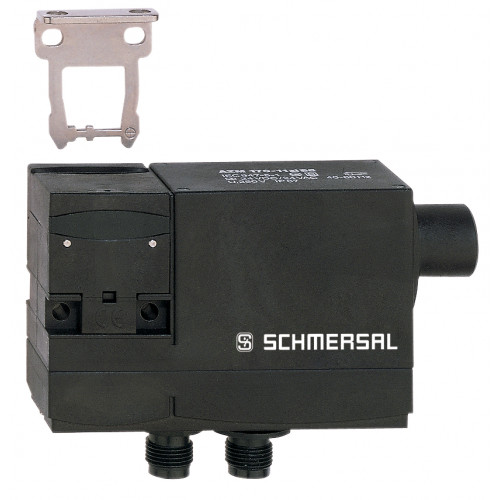

AZM 170-02ZRI-ST-B6L 24VAC/DC

Код: 101144373
В наличии
EAN (европейский артикул)
4030661133140
Артикул (номер заказа)
101144373
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 170-02ZRI-ST-B6L 24VAC/DC
Цена: 39 010,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Разъем M12, 4-полюсный
  • A- и B-кодирование разъемов
  • Ручной выпуск сбоку
  • Двойная изоляция
  • Индивидуальное кодирование
  • Уровень кодирования «Высокий» согласно ISO 14119.
  • 90 мм х 84 мм х 30 мм
  • Компактная конструкция
  • Блокировка с защитой от неправильного запирания.
  • Долгая жизнь
  • Высокая удерживающая сила
  • левосторонняя модель
  • Для очень малых радиусов срабатывания на одной линии с плоскостью привода или под углом 90° к ней.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661133140
Артикул (номер заказа)
101144373
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 170-02ZRI-ST-B6L 24VAC/DC
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
Время миссии
20 Year(s)
Категория
3
Стандарты
EN ISO 13849-1
Уровень производительности, до
d
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Монтаж
Screws

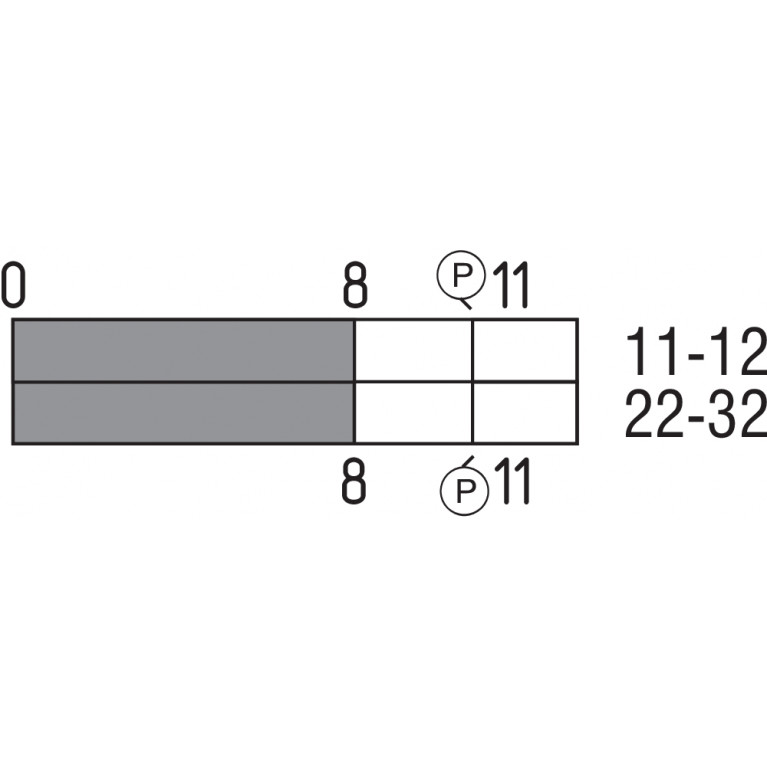

Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
8.5 N
Положительное усилие разрыва, минимум
17 N
Радиус действия, минимум
50 mm
Сила фиксации
30 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5
Удерживающая сила Fmax, не более
1,300 N
Удерживающая сила ФЖ по EN ISO 14119
1,000 N

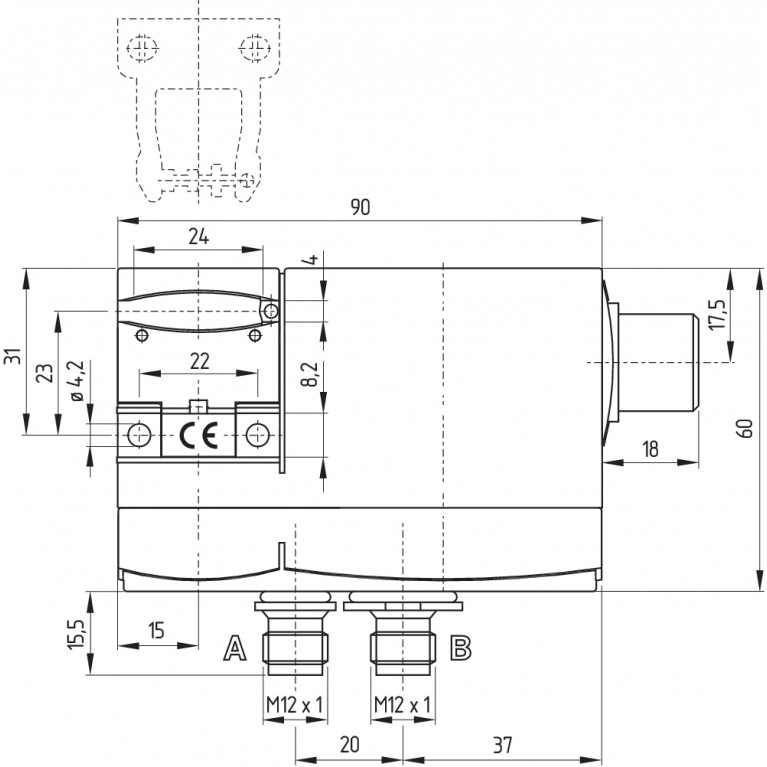

Механические данные – Размеры
Высота датчика
75.5 mm
Длина датчика
30 mm
Ширина датчика
108 mm
Механические данные – техника подключения
Прекращение действия
Connector plug M12, 4-pole, (A-coding)Connector plug M12, 4-pole, (B-coding)
Общие данные
Вес брутто
297 g
Кодирование
Individual coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Материал привода
Stainless steel
Принцип работы
electromechanical
Стандарты
BG-GS-ET-19EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Возможность разблокировки
Yes
Количество контактов безопасности
2
Количество направлений действия
2
Ручной выпуск
Yes
Объем поставки
Объем поставки
Not available as spare partSlot sealing plugsThe actuator is included in the scope of delivery
Примечание
Примечание (Выпуск вручную)

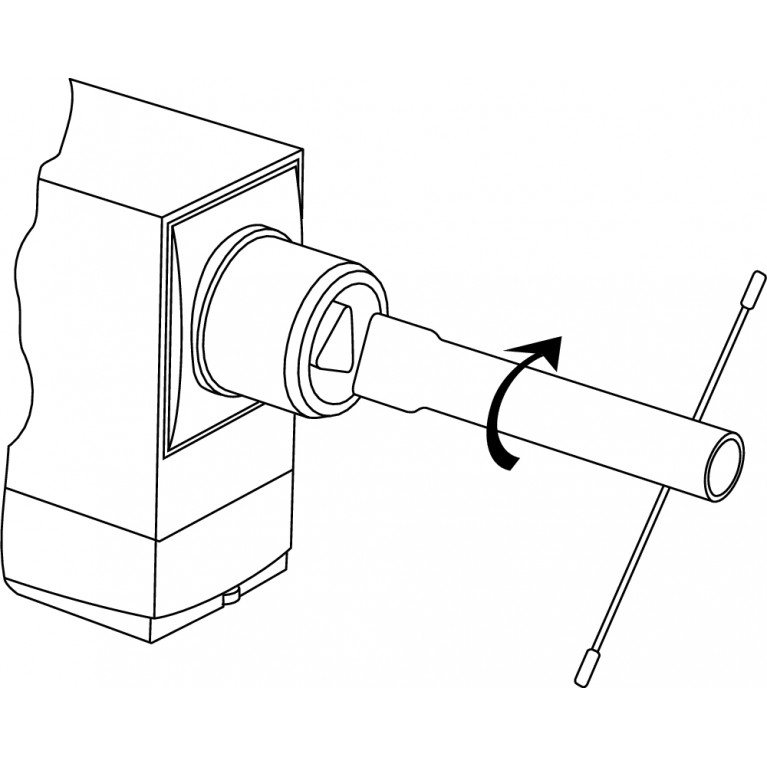

rightFor manual release using M5 triangular key, available as accessoryManual release from side
Примечание (Общее)

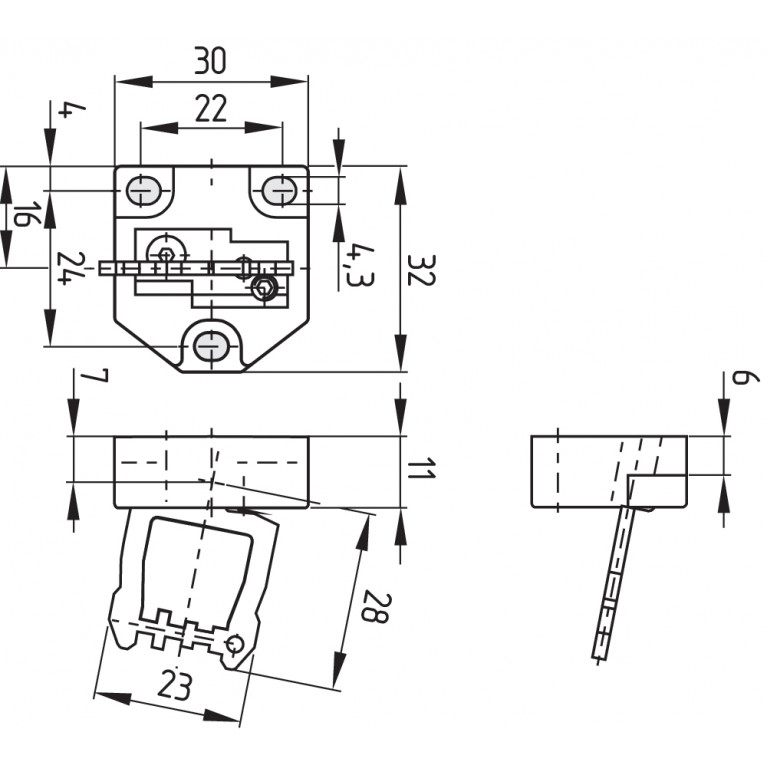

The axis of the hinge must be 11 mm above and in a parallel plane to the top surface of the safety switch.Actuating radius adjustable to minimum 50 mm, using a hexagonal key wrench AF 2 mm (a)The actuator is not available separately.
Разрешения - Стандарты
Сертификаты
BGcULusCCC
Условия окружающей среды
Класс защиты
II
Степень защиты
IP67
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
+25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
2.5 kV
Номинальное напряжение изоляции Ui
250 VAC
Степень загрязнения
3
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VAC/DC
Переключающий элемент
Opener (NC)
Потребляемая электрическая мощность, не более
10 W
Примечание (Переключающий элемент)

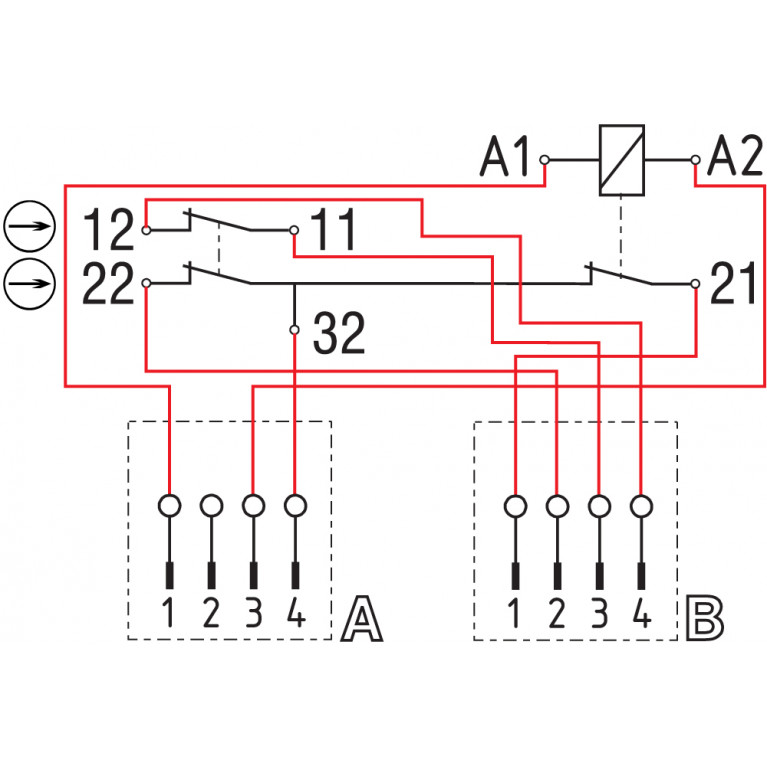

Change-over contact with double break, type Zb or 2 NC or 3 NC or 4 NC contacts, with galvanically separated contact bridges
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
4 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
