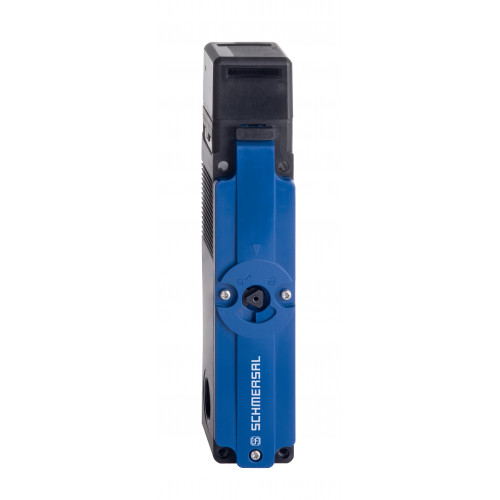

Электромагнитный блокиратор AZM150SK-02/02RIA-024-B6L

Код: 153032217
В наличии
EAN (европейский артикул)
4030661547558
Артикул (номер заказа)
153032217
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM150SK-02/02RIA-024-B6L
Цена: 31 275,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Корпус из термопластика
  • Восемь уровней подхода благодаря вращающейся головке
  • Версия с индивидуальной маркировкой и уровнем кодирования «Высокий» согласно ISO 14119.
  • Простой монтаж, особенно на профилях толщиной 40 мм.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661547558
Артикул (номер заказа)
153032217
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM150SK-02/02RIA-024-B6L
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
Время миссии
20 Year(s)
Категория
3
Стандарты
EN ISO 13849-1
Уровень производительности, до
d
Классификация безопасности - Выходы безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.5 Nm
Момент затяжки винтов крепления крышки корпуса,
0.5 Nm
Монтаж
Screws
Позитивное путешествие
10 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
40 N
Примечание
Torx T10
Скорость срабатывания, максимальная
0.3 m/s
Тип крепежных винтов
4x M5
Удерживающая сила Fmax, не более
1,950 N
Удерживающая сила ФЖ по EN ISO 14119
1,500 N
Усилие фиксации, ок.
50 N
Механические данные – Размеры
Высота датчика
204 mm
Длина датчика
48 mm
Ширина датчика
40 mm
Механические данные – техника подключения
Кабельный ввод
3 x M20 x 1,5
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Вес брутто
626 g
Материал корпуса
Thermoplastic, Polyamide PA 6 GF
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Количество контактов безопасности
4
Количество направлений действия
2
Мощность для блокировки
Yes
Ручной выпуск
Yes
Объем поставки
Объем поставки
Slot cover for dust-proof covering of the opening not in useThe actuator is included in the scope of delivery
Примечание
Примечание (Выпуск вручную)
For maintenance, installation, etc.On the cover sideBy means of M5 triangular key
Разрешения - Стандарты
Сертификаты
TÜVcULusCCC
Условия окружающей среды
Класс защиты
II
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
II
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
300 V
Степень загрязнения
2
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VDC
Переключающий элемент
Opener (NC)
Потребляемая электрическая мощность, не более
8.5 W
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
5 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
