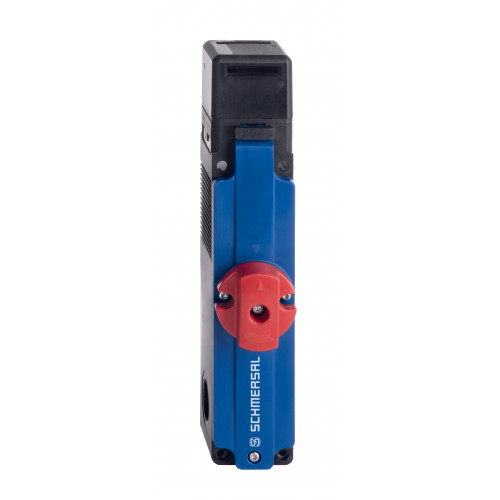

AZM150SK-02/02RN-024

Код: 153032171
В наличии
EAN (европейский артикул)
4030661547473
Артикул (номер заказа)
153032171
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM150SK-02/02RN-024
Цена: 25 675,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Корпус из термопластика
  • Восемь уровней подхода благодаря вращающейся головке
  • Простой монтаж, особенно на профилях толщиной 40 мм.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661547473
Артикул (номер заказа)
153032171
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM150SK-02/02RN-024
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
at 10% Ie and ohmic load
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности - Функция блокировки защитного кожуха
Примечание (уровень производительности)
Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Уровень производительности, до
e
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.5 Nm
Момент затяжки винтов крепления крышки корпуса,
0.5 Nm
Монтаж
Screws
Позитивное путешествие
10 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
40 N
Примечание
Torx T10
Скорость срабатывания, максимальная
0.3 m/s
Тип крепежных винтов
4x M5
Удерживающая сила Fmax, не более
1,950 N
Удерживающая сила ФЖ по EN ISO 14119
1,500 N
Усилие фиксации, ок.
50 N
Механические данные – Размеры
Высота датчика
204 mm
Длина датчика
64 mm
Ширина датчика
40 mm
Механические данные – техника подключения
Кабельный ввод
3 x M20 x 1,5
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Вес брутто
599 g
Материал корпуса
Thermoplastic, Polyamide PA 6 GF
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Аварийный выпуск
Yes
Возможность разблокировки
Yes
Количество контактов безопасности
4
Количество направлений действия
2
Объем поставки
Объем поставки
Actuator must be ordered separately.Slot cover for dust-proof covering of the opening not in use
Примечание
Примечание (аварийный выпуск)
Mounting only outside the guarded area
Разрешения - Стандарты
Сертификаты
TÜVcULusCCC
Условия окружающей среды
Класс защиты
II
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Степень защиты
IP65IP67
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
II
Номинальное напряжение изоляции Ui
300 V
Степень загрязнения
2
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VDC
Переключающий элемент
Opener (NC)
Потребляемая электрическая мощность, не более
8.5 W
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
5 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
