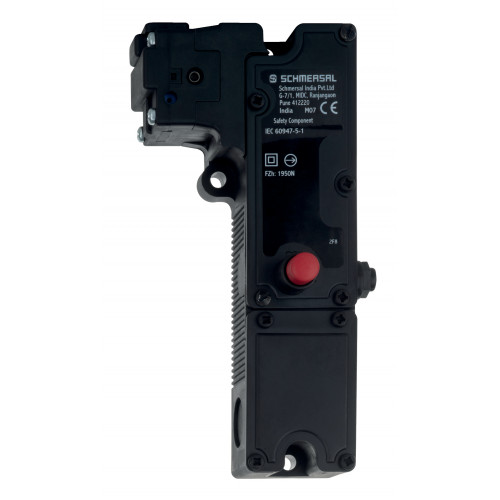

Электромагнитный блокиратор AZM190-11/01RKAT-24VDC

Код: 133034469
В наличии
EAN (европейский артикул)
8905236106217
Артикул (номер заказа)
133034469
Запасной номер артикула
103034469
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Цена: 40 144,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Корпус из термопластика
  • Долгая жизнь
  • Блокировка с защитой от неправильного запирания.
  • 89 мм х 178 мм х 41 мм
  • Приводную головку можно перемещать на 4 x 90°.
  • 2 кабельных ввода М 20 х 1,5
  • Отсек проводки
  • Тонкий дизайн, особенно подходит для установки на распашные двери, алюминиевые профили и ограждения.
  • Уплотнительный механизм для предотвращения попадания грязи
  • Разрезать зажим зажима
Характеристики
Данные для заказа
EAN (европейский артикул)
8905236106217
Артикул (номер заказа)
133034469
Запасной номер артикула
103034469
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM190-11/01RKAT-24VDC
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
at 10% Ie and ohmic load
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Монтаж
Screws
Положительное усилие разрыва, минимум
20 N
Сила фиксации
20 N
Скорость срабатывания, максимальная
0.3 m/s
Тип крепежных винтов
2x M5
Удерживающая сила Fmax, не более
2,550 N
Удерживающая сила ФЖ по EN ISO 14119
1,950 N
Механические данные – Размеры
Высота датчика
178 mm
Длина датчика
41 mm
Ширина датчика
52 mm
Механические данные – техника подключения
Кабельный ввод
2 x M20 x 1,5
Прекращение действия
Screw terminals
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.5 mm²
Общие данные
Вес брутто
500 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
electromechanical
Стандарты
BG-GS-ET-19EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Количество вспомогательных контактов
12
Количество кабельных вводов
2
Количество контактов безопасности
1
Количество направлений действия
4
Мощность для блокировки
Yes
Ручной выпуск
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.
Условия окружающей среды
Класс защиты
II
Степень защиты
IP65IP67
Температура окружающей среды
+0 ... +50 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Номинальное напряжение изоляции Ui
250 VAC
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VDC
Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
8.5 W
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
4 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,200 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
4 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
