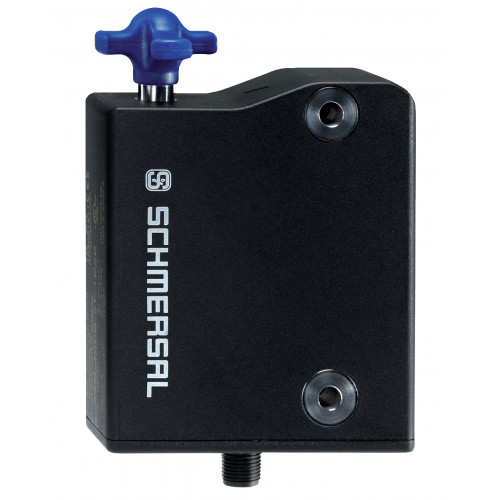

Электромагнитный блокиратор AZM300Z-I1-ST-SD2P-A
Код: 103001453
В наличии
Рекомендация (привод)
AZ/AZM300-B1
Цена: 0,00 с НДС р./шт. руб./шт.
Описание
- гигиенический дизайн
- Класс защиты IP 69
- Подходит для крепления к профильным системам.
- Корпус из термопластика
- RFID-технология для защиты от несанкционированного доступа
- 3 разных направления срабатывания
- Компактная конструкция
- 3 светодиода для отображения рабочих условий
- Подходит для шарнирных и раздвижных ограждений.
- Последовательное подключение
- Ручной выпуск
Характеристики
Аксессуар
Рекомендация (привод)
AZ/AZM300-B1
Данные для заказа
EAN (европейский артикул)
4030661426006
Артикул (номер заказа)
103001453
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM300Z-I1-ST-SD2P-A
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности - Функция блокировки
Время миссии
20 Year(s)
Значение PFD
4.50 x 10⁻⁵
Значение ПФХ
5.20 x 10⁻¹⁰ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки крепежных винтов, не более
7 Nm
Момент затяжки крепежных винтов, не менее
6 Nm
Примечание (Механическая долговечность)
When using as door stop: ≥ 50.000 operations (door mass ≤ 5 kg and actuating speed ≤ 0.5 m/s)
Тип крепежных винтов
2x M6
Угловое смещение между электромагнитной блокировкой и приводом,
2 °
Удерживающая сила Fmax, не более
1,500 N
Удерживающая сила ФЖ по EN ISO 14119
1,150 N
Усилие фиксации, регулируемое, положение 1
25 N
Усилие фиксации, регулируемое, положение 2
50 N

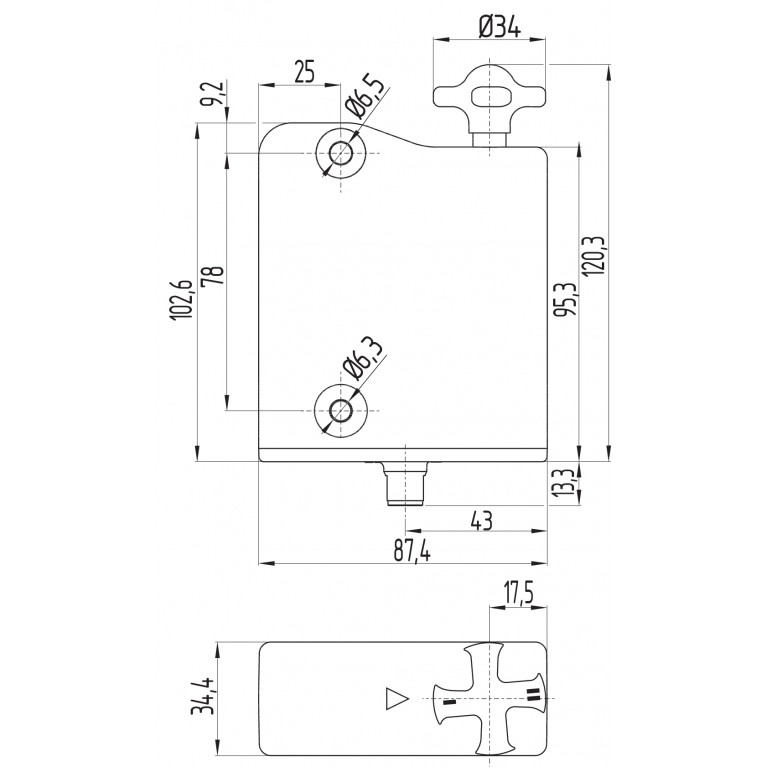

Механические данные – Размеры
Высота датчика
35 mm
Длина датчика
120 mm
Ширина датчика
87.5 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
1 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
20 mm
Расстояние переключения, типичное
2 mm
Механические данные – техника подключения
Длина цепи датчиков, не более
200 m
Прекращение действия
Connector M12, 8-pole, A-coded
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT serial diagnostic output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN serial diagnostic input
Общие данные
Вес брутто
550 g
Время реакции, отключение выходов безопасности через входы безоп
1.5 ms
Время реакции, отключение выходов безопасности через исполнитель
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Individual coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Интегральная диагностика системы, статус
Yes
Количество направлений действия
3
Количество отказоустойчивых цифровых выходов
2
Мощность для блокировки
Yes
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Ручной выпуск
Yes
Серийная диагностика
Yes
фиксация
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)

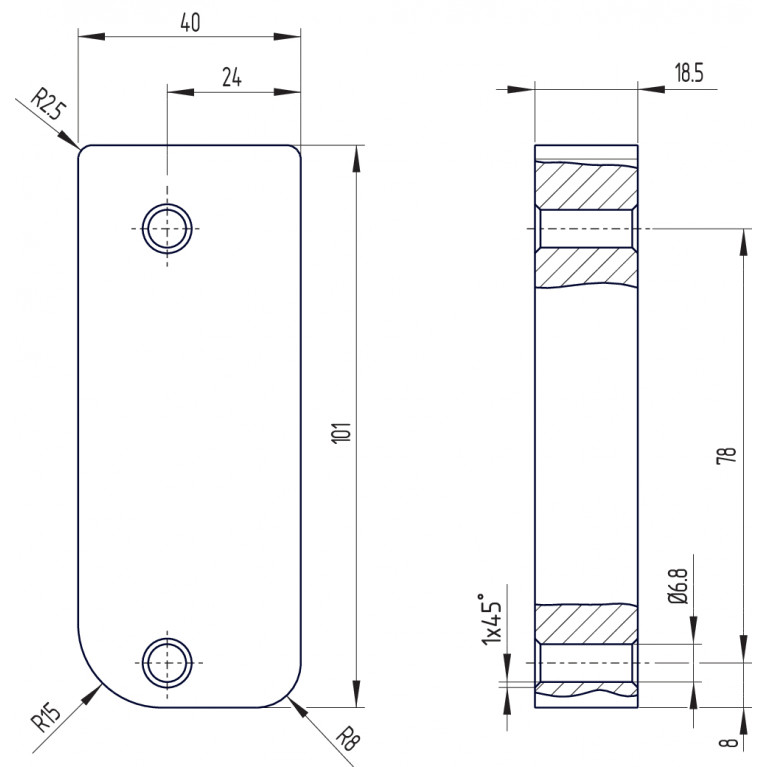

For doors that are flush with the door frame, the optional mounting plate MP-AZ/AZM300-1 can be used.For glass and Makrolon doors, the optional mounting kit MS-AZ/AZM300-B1-1 can be used.As long as the actuating unit remains inserted in the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.
Разрешения - Стандарты
Сертификаты
ANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67IP69IP66
Температура окружающей среды
+0 ... +60 °C
Температура хранения и транспортировки, минимальная
-10 °C
Температура хранения и транспортировки, не более
+90 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
5,000 ms
Номинал предохранителя внешнего провода и устройства
2 A gG
Номинальное рабочее напряжение
24 VDC
Потребление тока при включенном магните, пиковое
350 mA / 200 ms
Потребление тока при включенном магните, среднее
200 mA
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
0.5 Hz
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
40 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C0
Обозначение, Магнитный контроль
IN
Пороги переключения
-3 V … 5 V (Low)15 V … 30 V (High)
Электрические данные — последовательная диагностика SD
Емкость проводки
50 nF
Конструкция элементов управления
short-circuit proof, p-type
Обозначение, Серийный диагностический SD
OUT
Рабочий ток
150 mA
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
0.5 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
2 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
