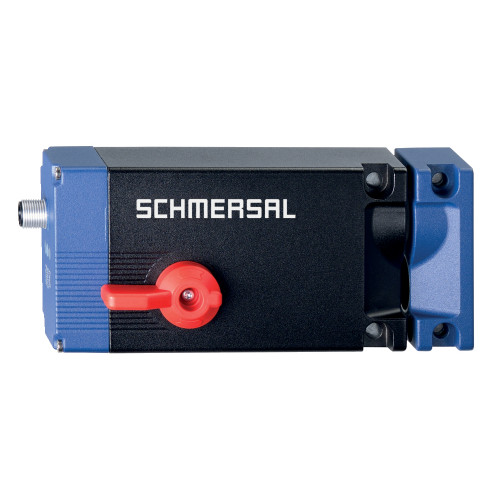

Электромагнитный блокиратор AZM400Z-ST-1P2P-T
Код: 103003593
В наличии
Рекомендация (привод)
AZM400-B1
Цена: 94 638,00 с НДС р./шт. руб./шт.
Описание
- Универсальное кодирование с помощью технологии RFID
- Разъем M12, 8-полюсный
- Блокировка ограждения контролируется
- 1 Диагностический выход
- Запасный выход
- Бистабильная система с электроприводом
- Усилие зажима 10.000
- Возможна разблокировка против боковых сил до 300 Н.
- ПЛ е/кат. 4 / SIL 3 для функции блокировки и защитной блокировки
- Двухканальный входной сигнал функции охранной блокировки
- Работа на переключающих выходах P/P и P/N
- Высокая устойчивость к перекосу дверей
Характеристики
Аксессуар
Рекомендация (привод)
AZM400-B1
Данные для заказа
EAN (европейский артикул)
4030661472584
Артикул (номер заказа)
103003593
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM400Z-ST-1P2P-T
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности - Функция блокировки
Время миссии
20 Year(s)
Значение PFD
9.00 x 10⁻⁵
Значение ПФХ
1.00 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности - Функция блокировки защитного кожуха
Время миссии
20 Year(s)
Значение PFD
1.60 x 10⁻⁴
Значение ПФХ
1.80 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Боковая сила при возврате засова, максимальная (при запертой две
300 N
Допустимое расстояние блокировки до привода, максимальное
7 mm
Механическая долговечность, минимум
1,000,000 Operations
Минимальное допустимое расстояние от блокировки до привода
1 mm
Момент затяжки винта
8 Nm
Примечание (Боковая сила при возврате затвора)
Does not apply to emergency exit, Bowden cable and manual release
Примечание (Механическая долговечность)
Which have a lateral force Ftrans =100 N: 100.000 operations
Примечание (Тип крепежных винтов)
Property class min. 10.9
Принцип блокировки
bistable
Тип крепежных винтов
2x M6
Угловое смещение между электромагнитной блокировкой и приводом,
2 °
Удерживающая сила Fmax, не более
13,000 N
Удерживающая сила ФЖ по EN ISO 14119
10,000 N
Устройства минимального расстояния
30 mm

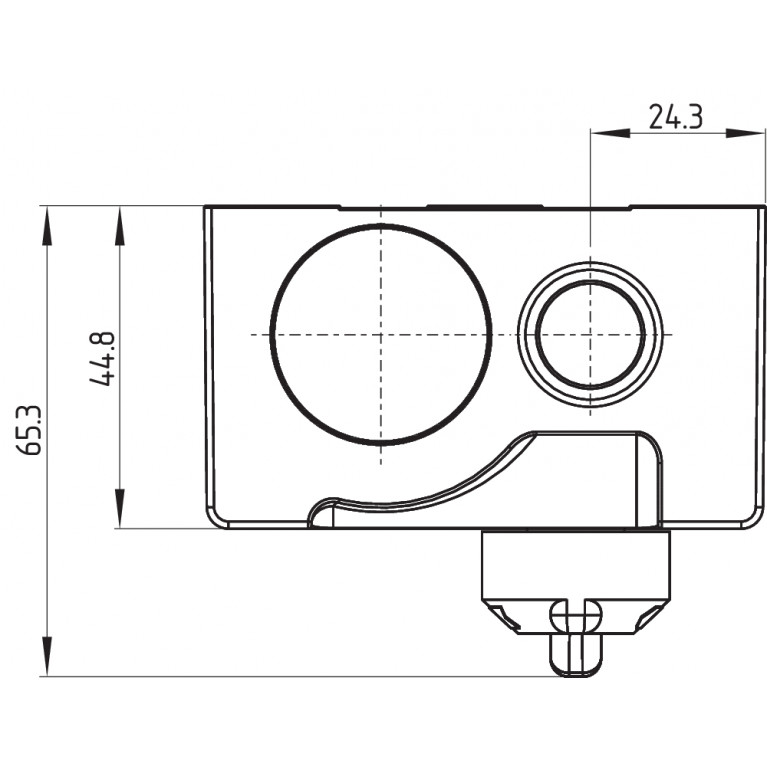

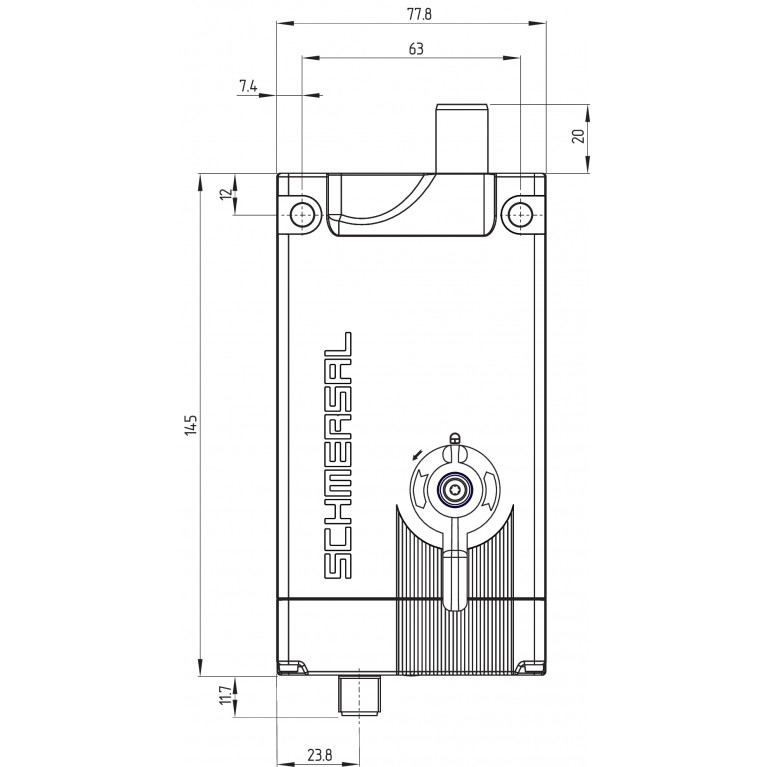

Механические данные – Размеры
Высота датчика
156.7 mm
Длина датчика
65.3 mm
Ширина датчика
77.8 mm
Механические данные – техника подключения
Прекращение действия
Connector M12, 8-pole, A-coded
Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
E1 Control input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output
ПИН-код 6
E3 Control input 3
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
E2 Control input 2
Общие данные
Вес брутто
846 g
Время реакции, отключение выходов безопасности через исполнитель
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Universal coding
Материал корпуса
Light alloy die-casting
Принцип работы
Magnetic fieldRFID
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Запасный выход
Yes
Интегральная диагностика системы, статус
Yes
Количество диагностических сигналов
1
Количество контактов безопасности
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCICANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67IP66
Температура окружающей среды
-20 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
1,500 ms
Категория применения DC-12
24 VDC / 0.05 A
Минимальное среднее время цикла (при непрерывной работе)
20 s
Номинал предохранителя внешнего провода и устройства
2 A gG
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток при движении затвора, пиковый
600 mA / 100 ms
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Цикл открытия/закрытия (двигатель), минимум
3
Частота переключения, максимальная
0.3 Hz
Электрические данные - Входы управления Функция защитной блокиро
Длительность тестового импульса, не более
5 ms
Допустимое время несоответствия (входное), не более
10 s
Допустимый остаточный ток привода
1.5 mA
Интервал тестовых импульсов, максимальный
40 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C0
Обозначение, Входы управления
E1 und E2 (p-schaltend), E3 (n-schaltend)
Пороги переключения управляющих входов
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24В, максимум
10 mA
Потребление тока при 24В, минимум
5 mA
Электрические данные — диагностические выходы
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Диагностические выходы
OUT
Падение напряжения Uд, не более
2 V
Примечание
The diagnostic output are not safety relevant outputs!
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
0.5 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
2 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
