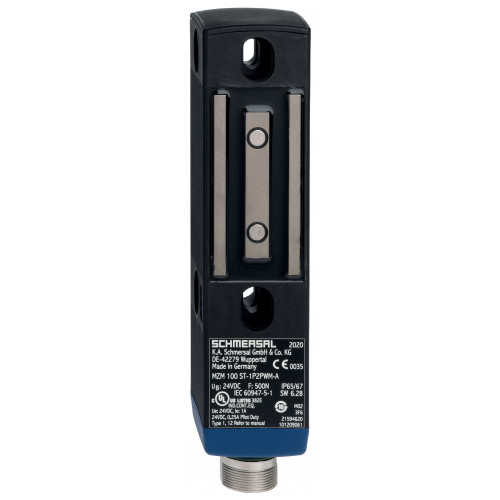

Электромагнитный блокиратор MZM 100 ST-1P2PWREM-A

Код: 101211065

В наличии

Рекомендация (привод)

MZM 100-B1.1

Цена: 82 800,00 с НДС р./шт. руб./шт.

В корзину

Описание Характеристики Доставка Оплата Инструкции

Описание

Блокировка ограждения контролируется
Разъем M23, 8+1-полюсный
Мощность для блокировки
Автоматическая фиксация
Электромагнитные блокировки с инновационным и уникальным принципом действия.
40 мм х 179 мм х 40 мм
Электронная бесконтактная кодированная система
Корпус из термопластика
Макс. длина сенсорной цепи 200 м
3 светодиода для отображения рабочих условий

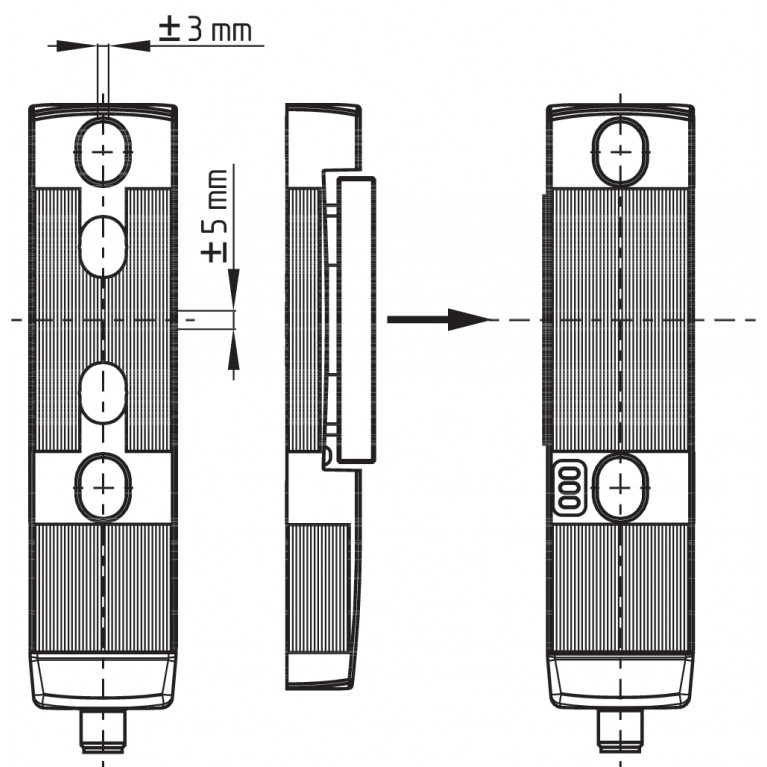

Сенсорная технология допускает смещение между приводом и блокировкой ± 5 мм по вертикали и ± 3 мм по горизонтали.
Интеллектуальная диагностика
Последовательная проводка с самоконтролем
Запатентованный

Характеристики

Аксессуар

Рекомендация (привод)

MZM 100-B1.1

Данные для заказа

EAN (европейский артикул)

4030661389073

Артикул (номер заказа)

101211065

Номер eCl@ss, версия 11.0

27-27-26-03

Номер eCl@ss, версия 12.0

27-27-26-03

Номер eCl@ss, версия 9.0

27-27-26-03

Номер ETIM, версия 6.0

EC002593

Номер ETIM, версия 7.0

EC002593

Описание типа продукта

MZM 100 ST-1P2PWREM-A

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green

Классификация безопасности

Стандарты

EN ISO 13849-1EN IEC 61508

Классификация безопасности - Функция блокировки

Время миссии

20 Year(s)

Значение ПФХ

3.54 x 10⁻⁹ /h

Категория

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

1,000,000 Operations

Момент затяжки крепежных винтов

8 Nm

Примечание (Механическая долговечность)

Actuating speed ≤ 0.5 m/sOperations for door weights ≤ 5 kg

Тип крепежных винтов

2x M6

Удерживающая сила, гарантирована

500 N

Удерживающая сила, обычно

750 N

Усилие фиксации, максимальное

115 N

Усилие фиксации, минимум

45 N

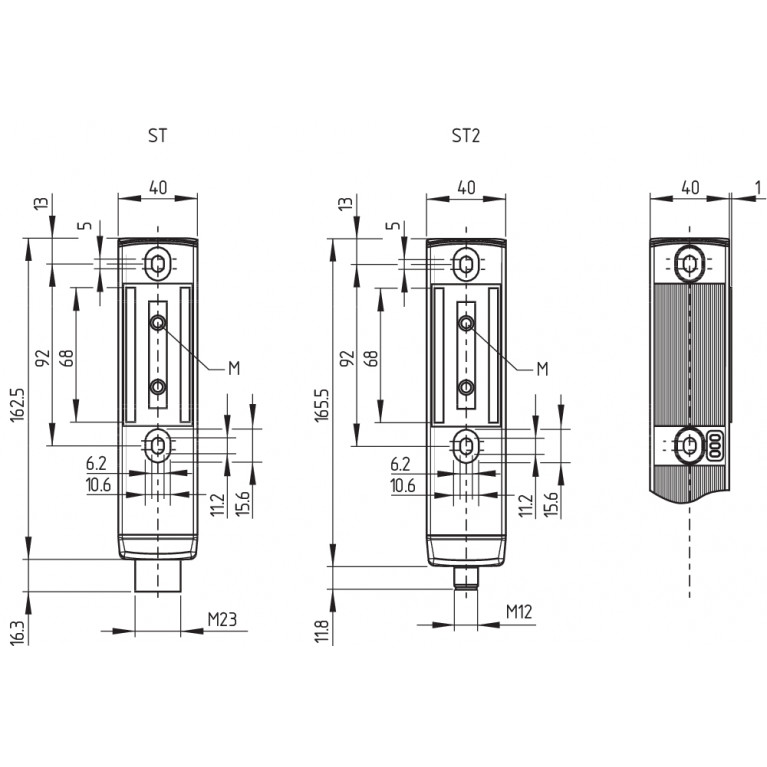

Механические данные – Размеры

Высота датчика

179 mm

Длина датчика

40 mm

Ширина датчика

40 mm

Механические данные – расстояния переключения согласно EN IEC 60

Гарантированная дистанция переключения «ВКЛ» Sao

0 mm

Гарантированная дистанция переключения «ВЫКЛ» Sar

1 mm

Механические данные – техника подключения

Длина цепи датчиков, не более

200 m

Прекращение действия

Connector M23, 8+1-pole

Примечание (длина цепи датчика)

Cable length and cross-section change the voltage drop dependiing on the output current

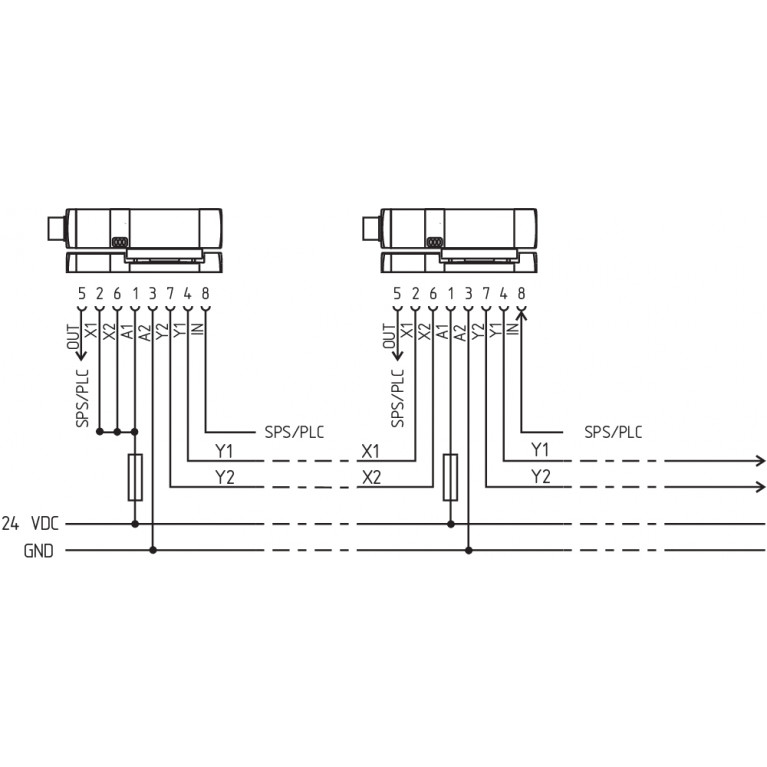

Примечание (последовательное подключение)

Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD

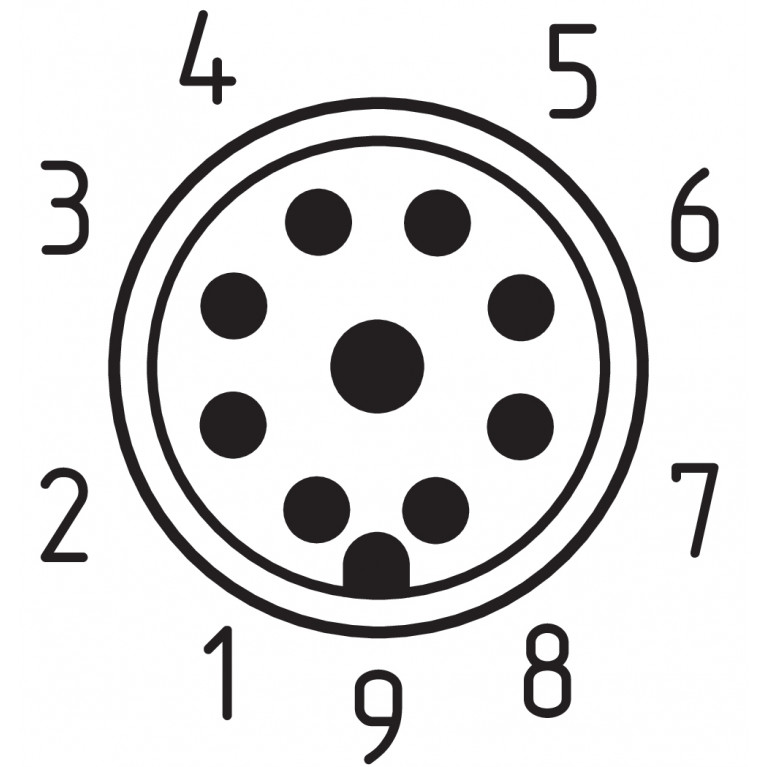

Назначение выводов

ПИН-код 1

A1 Supply voltage UB

ПИН-код 2

X1 Safety input 1

ПИН-код 3

A2 GND

ПИН-код 4

Y1 Safety output 1

ПИН-код 5

OUT Diagnostic output

ПИН-код 6

X2 Safety input 2

ПИН-код 7

Y2 Safety output 2

ПИН-код 8

IN Solenoid control

ПИН-код 9

without function

Общие данные

Вес брутто

660 g

Время реакции, максимальное

150 ms

Кодирование

Universal coding

Материал корпуса

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

Принцип работы

inductive

Продолжительность риска, максимальная

150 ms

Стандарты

EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508

Уровень кодирования согласно EN ISO 14119

Low

Общие данные - Особенности

Блокировка соленоида контролируется

Yes

Интегральная диагностика системы, статус

Yes

Количество контактов безопасности

Мощность для блокировки

Yes

Обнаружение короткого замыкания

Yes

Обнаружение перекрестного замыкания

Yes

Последовательное подключение

Yes

фиксация

Yes

Функции безопасности

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

As long as the actuating unit is applied to the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.

Разрешения - Стандарты

Сертификаты

TÜVcULusUKCA

Условия окружающей среды

Допустимая высота установки над уровнем моря, не более

2,000 m

Класс защиты

III

Относительная влажность, минимум

30 %

Относительная влажность, не более

95 %

Примечание (Относительная влажность)

non-condensingnon-icing

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP65IP67

Температура окружающей среды

-25 ... +55 °C

Температура хранения и транспортировки, минимальная

-25 °C

Температура хранения и транспортировки, не более

+70 °C

Устойчивость к вибрациям

10 … 150 Hz, amplitude 0.35 mm / 5 g

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

4,000 ms

Номинал предохранителя внешнего провода и устройства

2 A gG

Номинальное рабочее напряжение

24 VDC

Потребление тока при включенном магните, пиковое

550 mA / 10 ms

Потребление тока при включенном магните, среднее

350 mA

Рабочее напряжение

24 VDC -15 % / +10 % (stabilised PELV power supply)

Рабочий ток

1,100 mA

Ток питания холостого хода I0, типовой

100 mA

Требуемый номинальный ток короткого замыкания

100 A

Частота переключения, максимальная

1 Hz

Электрические данные — диагностические выходы

Конструкция элементов управления

short-circuit proof, p-type

Напряжение, категория применения DC-13

24 VDC

Обозначение, Диагностические выходы

OUT

Падение напряжения Uд, не более

2 V

Ток, категория применения DC-13

0.05 A

Электрические данные — магнитное управление

Время включения магнита

100 %

Длительность тестового импульса, не более

5 ms

Интервал тестовых импульсов, минимум

40 ms

Классификация ZVEI CB24I, Источник

C1C2C3

Классификация ZVEI CB24I, Мойка

Обозначение, Магнитный контроль

Пороги переключения

-3 V … 5 V (Low)15 V … 30 V (High)

Потребление тока при 24 В

10 mA

Электрические данные — цифровые входы безопасности

Длительность тестового импульса, не более

1 ms

Интервал тестовых импульсов, минимум

100 ms

Классификация ZVEI CB24I, Источник

C1C2C3

Классификация ZVEI CB24I, Мойка

Обозначение, входы безопасности

X1 and X2

Пороги переключения

−3 V … 5 V (Low)15 V … 30 V (High)

Потребление тока при 24 В

5 mA

Электрические данные — цифровые выходы безопасности

Длительность тестового импульса, не более

1 ms

Интервал испытательных импульсов, типичный

1000 ms

Классификация ZVEI CB24I, Источник

Классификация ZVEI CB24I, Мойка

Конструкция элементов управления

short-circuit proof, p-type

Напряжение, категория применения DC-13

24 VDC

Номинальный рабочий ток (выходы безопасности)

250 mA

Обозначение, Выходы безопасности

Y1 and Y2

Падение напряжения Uд, не более

1 V

Ток утечки Ir, не более

0.5 mA

Ток, категория применения DC-13

0.25 A
