Данные для заказа
EAN (европейский артикул)
4030661541761
Артикул (номер заказа)
103034787
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

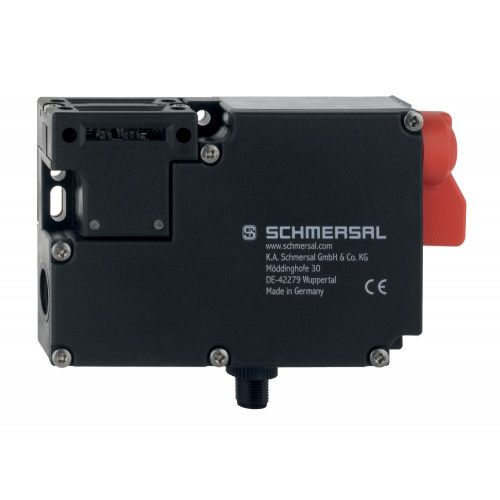

Описание типа продукта
AZM 161Z-ST1-FB-RT
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Примечание
at 10% Ie and ohmic load
Уровень производительности, до
c
Классификация безопасности - Функция блокировки защитного кожуха
Значение ПФХ
3.01 x 10⁻⁷ /h
Примечание (уровень производительности)
Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions.
Уровень производительности, до
d
Классификация безопасности – исключение сбоев
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Позитивное путешествие
10 mm
Положительное усилие разрыва на размыкающий контакт, минимум
10 N
Положительное усилие разрыва, минимум
20 N
Приводной люфт в направлении срабатывания
5.5 mm
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
3x M6
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

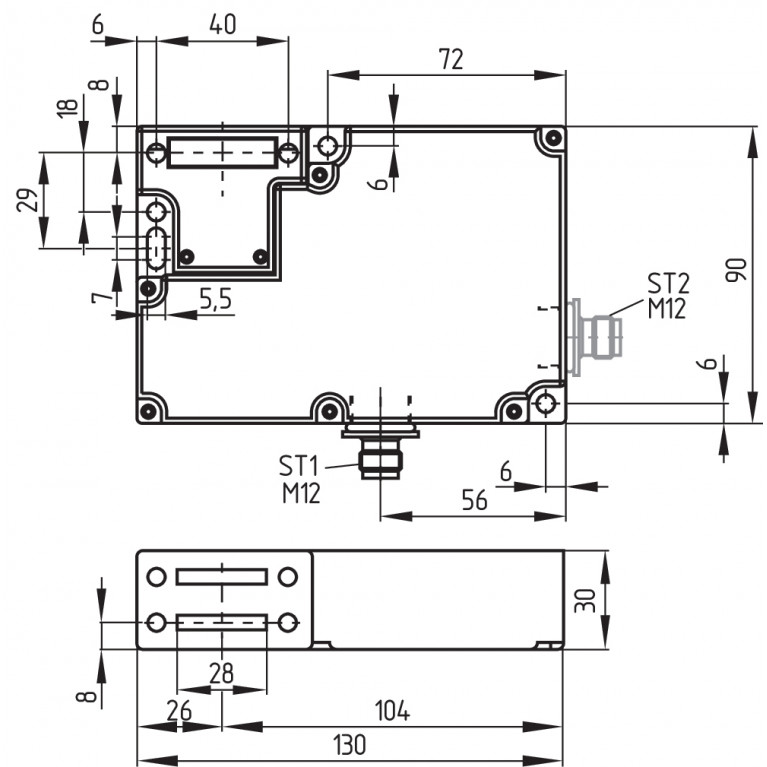

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия

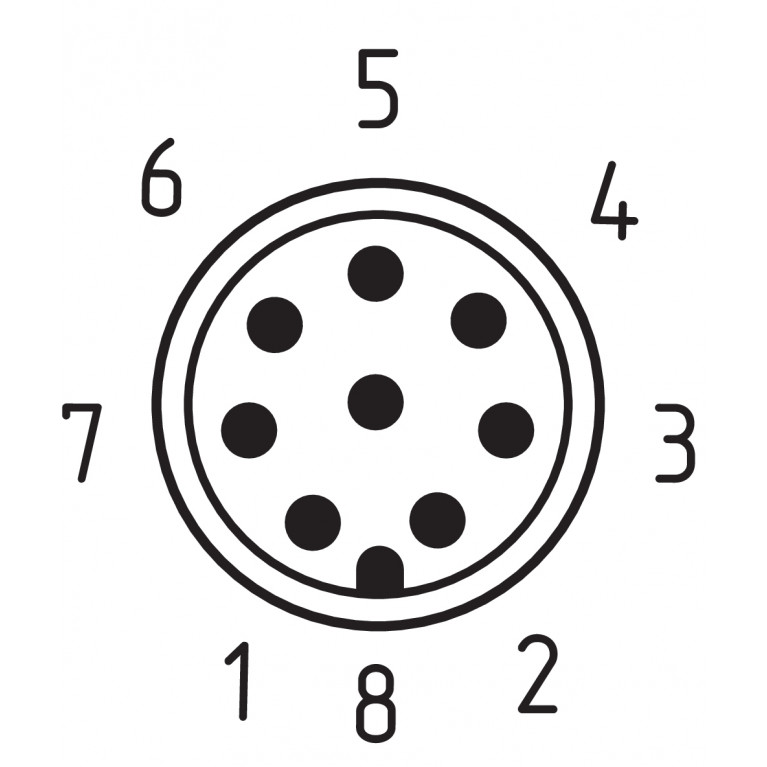

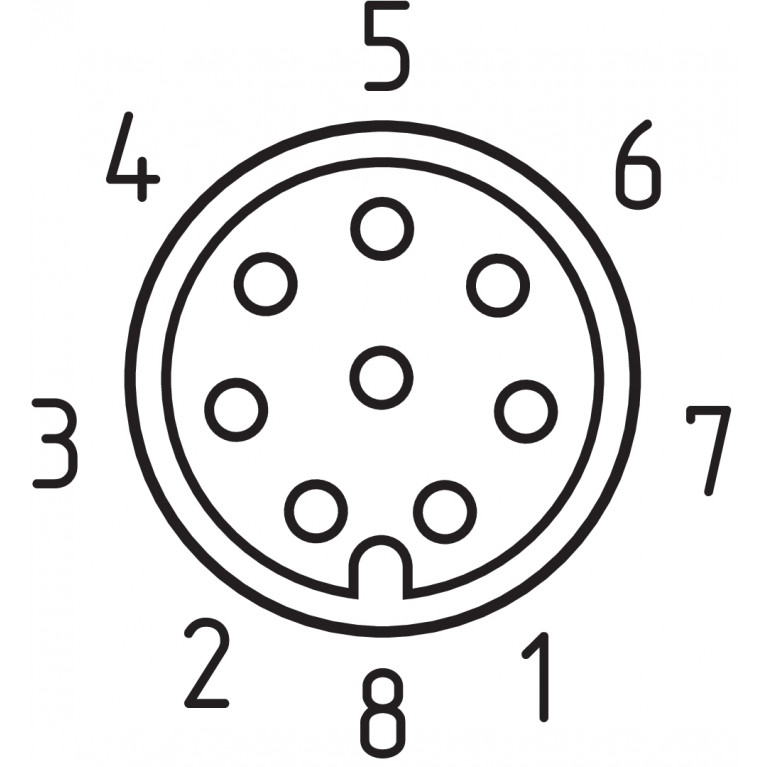

Connector plug M12, 8-pole, (A-coding)

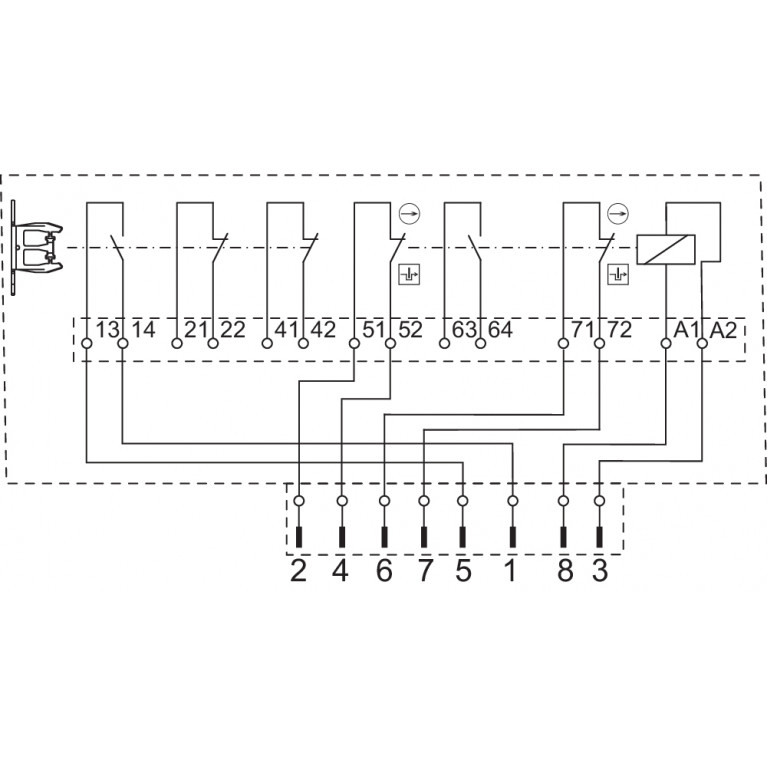

Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
Signalling output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN Solenoid control
Общие данные
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности

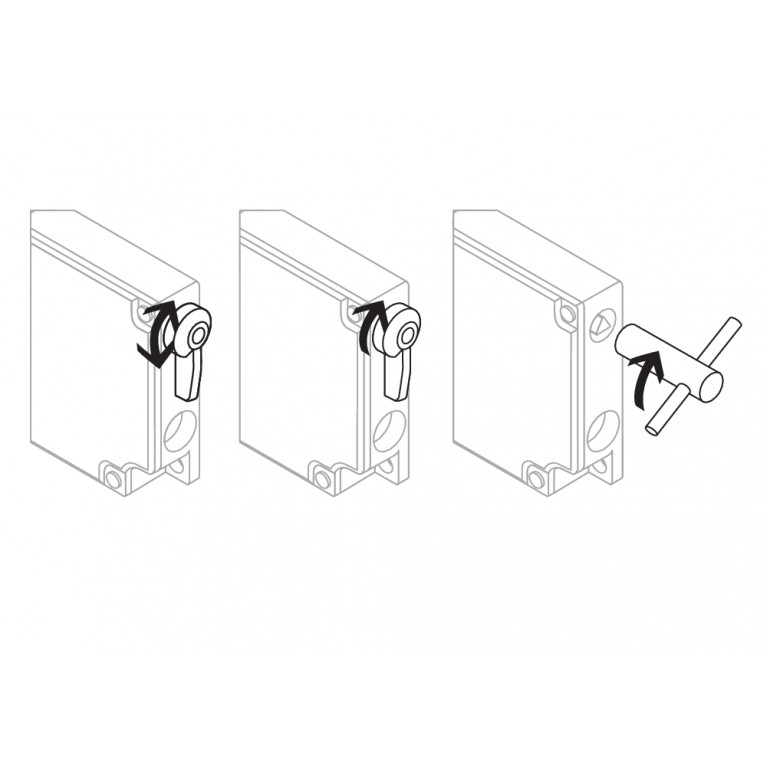

Возможность разблокировки
Yes
Количество вспомогательных контактов
1
Количество контактов безопасности
2
Количество направлений действия
3
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Аварийный выход)
For cases of dangerActuation from within the hazardous area
Разрешения - Стандарты
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Примечание (Относительная влажность)
non-condensingnon-icing
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное импульсное выдерживаемое напряжение, разъем 8-полюсн
0.8 kV
Номинальное напряжение изоляции Ui
Connector, 8 poles - 60 V
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VAC/DC
Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
10 W
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
2 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения AC-15
24 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
2 A
Ток, категория применения DC-13
2 A
Электрические данные – защитные контакты
Напряжение, категория применения AC-15
24 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
2 A
Ток, категория применения DC-13
2 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
