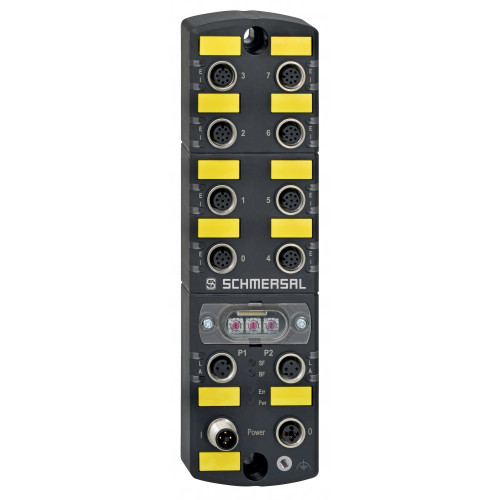

SFB-PN-IRT-8M12-IOP-V2
Код: 103040357
В наличии
выход локальной безопасности
50 ms
Цена: 154 282,00 с НДС р./шт. руб./шт.
Описание
- Поле безопасности для PROFINET/PROFIsafe
- Для подключения до 8 устройств защитного отключения.
- Встроенный двухпортовый коммутатор с поддержкой IRT
- Класс защиты IP67
Характеристики
выход локальной безопасности
50 ms
Другие данные
Примечание (приложения)
Safe field box with decentralised I/Os
Механические данные
Момент затяжки винтов крепления смотрового окна
0.6 Nm
Момент затяжки крепежных винтов, не более
3 Nm
Монтаж
Screws
Тип крепежных винтов
2x M6

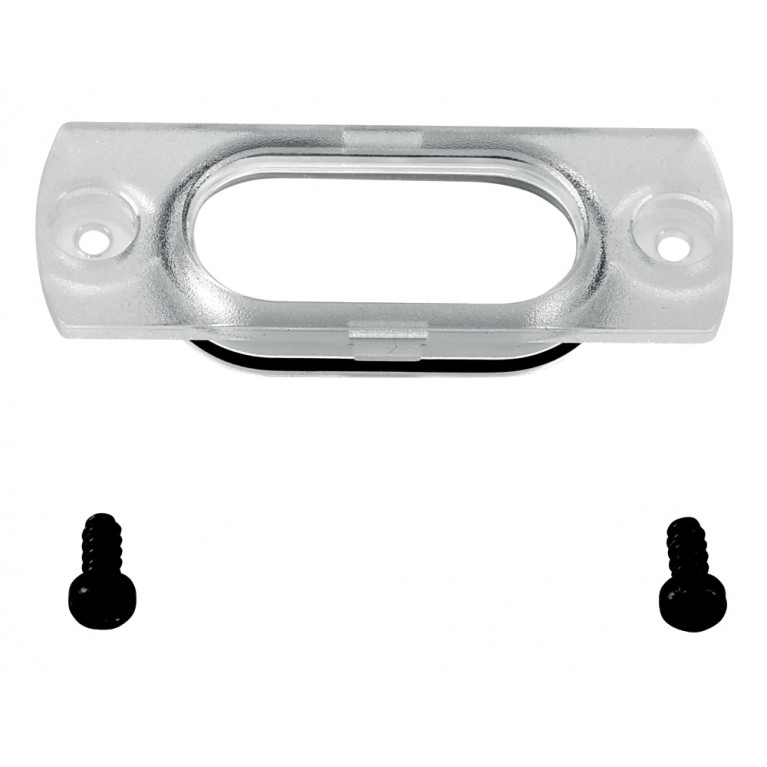

Тип крепежных винтов, смотровое окно
2x TX10 (Torx)

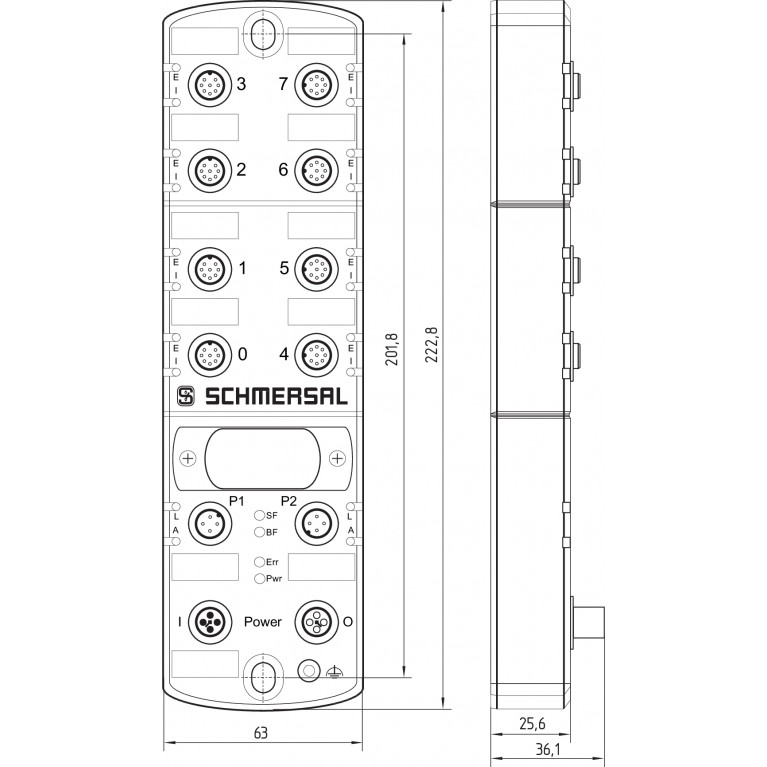

Механические данные – Размеры
Высота
36.1 mm
Длина
222.8 mm
Ширина
63 mm
Механические данные – техника подключения
Момент затяжки электрического соединения, не более
1.5 Nm
Момент затяжки электрического соединения, не менее
0.8 Nm
Прекращение действия
M12 Connector socket/connector
Терминальный разъем, вход/выход
X0 - X7: M12,8-pole, A-coded
Терминальный разъем, вход/выход питания
M12 POWER, 4-pole, T-coded
Терминальный разъем, полевая шина
M12, 4-pole, D-coded
Светодиодный индикатор состояния - LED 01
Положение светодиода
E: 0 ... 7
Статус светодиода
Error LED device port
Цвет светодиода
green/red
Светодиодный индикатор состояния - LED 02
Положение светодиода
I: 0 ... 7
Статус светодиода
Input LED device port
Цвет светодиода
Yellow
Светодиодный индикатор состояния - LED 03
Положение светодиода
L: P1 + P2
Статус светодиода
LED Link Ethernet port
Цвет светодиода
Green
Светодиодный индикатор состояния - LED 04
Положение светодиода
A: P1 + P2
Статус светодиода
LED Activity Ethernet port
Цвет светодиода
Yellow
Светодиодный индикатор состояния - LED 05
Положение светодиода
"SF": Module
Статус светодиода
System fault LED
Цвет светодиода
green/red
Светодиодный индикатор состояния - LED 06
Положение светодиода
"BF": Module
Статус светодиода
BUS fault LED
Цвет светодиода
Red
Светодиодный индикатор состояния - LED 07
Положение светодиода
"Err": Module
Статус светодиода
Fieldbox error LED
Цвет светодиода
green/red
Светодиодный индикатор состояния - LED 08
Положение светодиода
"Pwr": Module
Статус светодиода
Power-LED fieldbox
Цвет светодиода
Green
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Относительная влажность, минимум
10 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67IP66
Температура окружающей среды
-25 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm / 5 g
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
8,000 ms
Время подтверждения устройства, максимальное
25 ms
Время реакции Выход безопасности, максимальное
50 ms
Время реакции на вход безопасности, максимальное
20 ms
Время сторожевого таймера устройства
10 ms
Номинальное рабочее напряжение
24 VDC
Потребление тока
200 mA
Примечание (Электрические данные, номинал предохранителя)
External fuse protection required ≤ 10A slow blow when used to UL 61010.
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток
10,000 mA
Электрические данные – Диагностические входы/FB-интерфейс
Входной фильтр устранения дребезга
10 ms
Обозначение, Диагностические входы/FB-Интерфейс
DI
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
12 mA
Скорость передачи данных FB-Интерфейс
19,2 kBaud
Электрические данные — внешние устройства электропитания
Внутренний электрический предохранитель
1.5 A (Integrated automatic resettable fuse)
Номинальное рабочее напряжение
24 VDC
Номинальный рабочий ток
800 mA
Обозначение, Источник питания
A1 and A2
Электрические данные — выход тестового импульса
Длительность тестового импульса, не более
1 ms
Интервал испытательных импульсов, типичный
500 ms
Классификация ZVEI CB24I, Источник
C1
Классификация ZVEI CB24I, Мойка
C1
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Номинальный ток Y1 при 24 В
15 mA
Номинальный ток Y2 при 0 В
30 mA
Номинальный ток Y2 при 24 В
10 mA
Обозначение, Тестовые импульсные выходы
Y1 and Y2
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
Электрические данные — порты устройства
Безейхнунг, Geräteanschlüsse
X0 ... X7
Длина кабеля, порт устройства
30 m
Электрические данные — протоколы связи
Адресация
Discovery and Configuration Protocol (DCP)
Встроенный переключатель
Dual Port, 100 Mbit/s, IRT capable
Класс нагрузки сети Fieldbus
3
Протокол шины
PROFINET / PROFIsafe
Свойства полевой шины
Media Redundancy Protocol (MRP)Fast Start Up
Сервисный интерфейс
WEB-Interface HTTP
Скорость передачи
100 Mbit/s Full Duplex
Спецификация полевой шины
V2.3, Conformance Class C
Спецификация полевой шины безопасности
V2.4
Услуги полевой шины
I&M0 ... I&M3, SNMP, LLDP
Электрические данные — цифровые входы безопасности
Длительность испытательного импульса, не менее
0.01 ms
Длительность тестового импульса, не более
1 ms
Допустимый остаточный ток привода
1 mA
Интервал тестовых импульсов, максимальный
120,000 ms
Интервал тестовых импульсов, минимум
20 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Пороги переключения
−3 V … 5 V (Low)13 V ... 30 V (High)
Потребление тока при 24 В
6 mA
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, максимальный
500 ms
Интервал тестовых импульсов, минимум
15 ms
Классификация ZVEI CB24I, Источник
C1
Классификация ZVEI CB24I, Мойка
C1
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Выходы безопасности
DO
Падение напряжения Uд, не более
2 V
Примечание. Категория применения DC-13.
Inductive load, maximum 400 mH
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.8 A
Ток, категория применения DC-13
0.8 A
Частота переключения, максимальная
1 Hz
