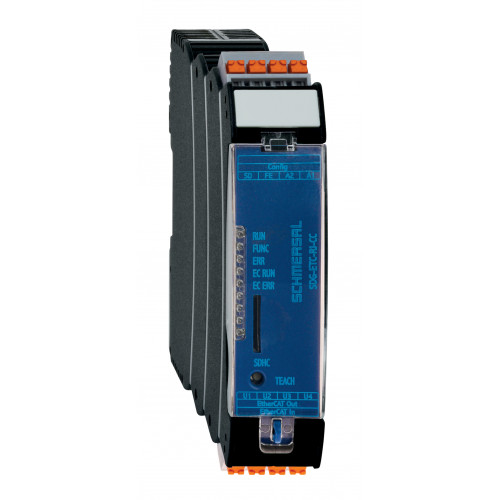

AS-I оборудование SDG-ETC-RJ-CC

Код: 103051502
В наличии
EAN (европейский артикул)
4030661631752
Артикул (номер заказа)
103051502
Номер eCl@ss, версия 11.0
27-23-02-06
Номер eCl@ss, версия 12.0
27-23-02-06
Номер eCl@ss, версия 9.0
27-23-02-06
Номер ETIM, версия 6.0
EC001099
Номер ETIM, версия 7.0
EC001099
Описание типа продукта
SDG-ETC-RJ-CC
Цена: 50 963,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Последовательная диагностика до 31 реле безопасности через шину Schmersal SD
  • Автоматическая адресация подключенных участников SD-шины
  • Интерфейс диагностики и настройки для простого ввода в эксплуатацию и обслуживания системы.
  • Обширные дополнительные функции через встроенный веб-сервер
  • Долгосрочное хранение сообщений журнала на SD-карте.
  • Преобразование данных о состоянии и диагностике в протоколы полевой шины на базе Ethernet.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661631752
Артикул (номер заказа)
103051502
Номер eCl@ss, версия 11.0
27-23-02-06
Номер eCl@ss, версия 12.0
27-23-02-06
Номер eCl@ss, версия 9.0
27-23-02-06
Номер ETIM, версия 6.0
EC001099
Номер ETIM, версия 7.0
EC001099
Описание типа продукта
SDG-ETC-RJ-CC
Примечание (Пропускная способность)
Coming soon.
Другие данные
Примечание (приложения)
Safety sensorGuard system
Механические данные

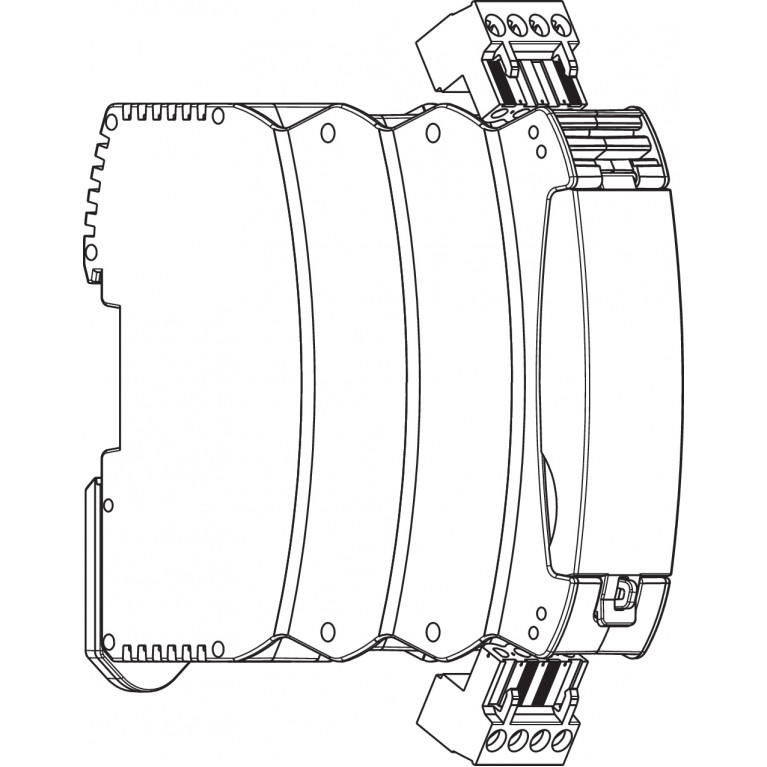

Монтаж
Snaps onto standard DIN rail to EN 60715
Механические данные – Размеры
Высота
98 mm
Глубина
115 mm
Ширина
22.5 mm
Механические данные – техника подключения
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Сечение провода, максимальное
16 AWG
Сечение провода, минимальное
24 AWG

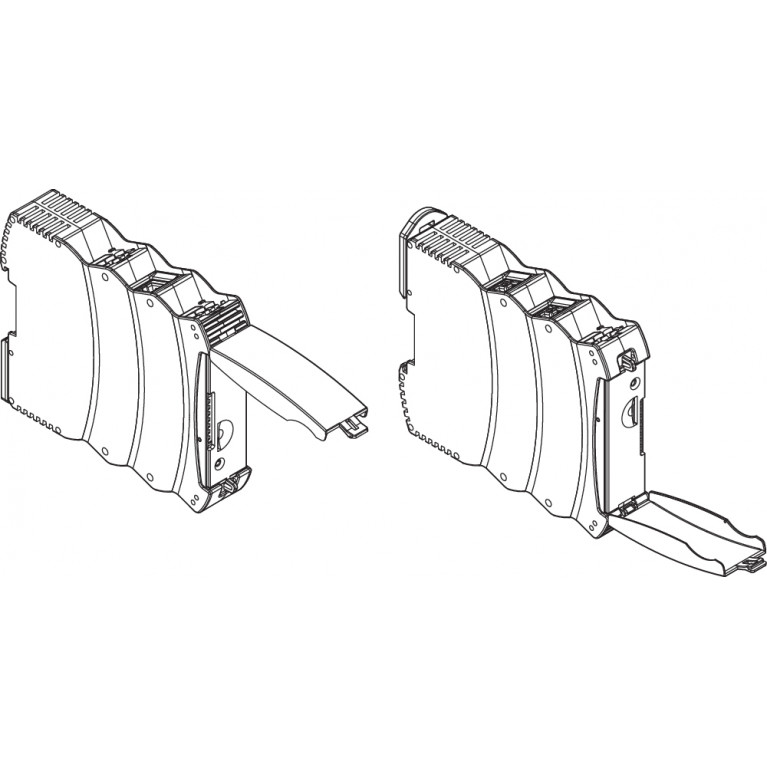

Терминал (механический)
Removable cage terminals
Общие данные
Вес брутто
173 g
Общие данные - Особенности
Встроенный SD-шлюз
Yes
Интегральная диагностика системы, статус
Yes
Количество светодиодов
5
Слот для SD-карты
Yes
Объем поставки
Объем поставки
Memory-card microSDConnector terminals
Пример подключения
Примечание (Схема подключения)
Serial diagnostics of series-wired safety sensors/solenoid interlocksDevices with serial diagnostic option: AZ 200, AZM 200, CSS 30S, CSS 34, MZM 100
Примечание
Примечание (Общее)
Detailed functions, see programming and configuration manual of the SD Gateway
Условия окружающей среды
Относительная влажность, минимум
5 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensing
Сопротивление шоку
15 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+75 °C
Устойчивость к вибрациям
10 ... 57 Hz, Amplitude 0.35 mm57 ... 150 Hz, with 5 g
Условия окружающей среды – значения изоляции
Категория перенапряжения
II
Номинальное импульсное выдерживаемое напряжение Uimp
0.5 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
2
Электрические данные
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +20 % (stabilised PELV power supply)
Рабочий ток
150 mA
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
DIN EN 61000-6-4
Рейтинг ЭМС
DIN EN 61000-6-2
Электрические данные — протоколы связи
Протокол шины
EtherCAT
Электрические данные — универсальный интерфейс связи
Обозначение, Интерфейс связи
RJ45
