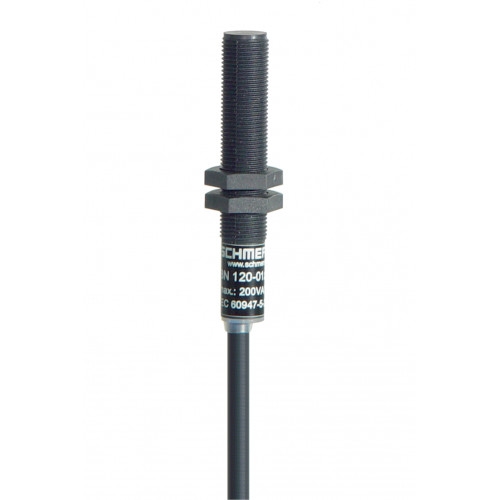

Магнитный датчик BN 120-RZ

Код: 101186843

В наличии

Рекомендация (привод)

BP 10 S2x BP 10 SBP 15 SBP 34 SBP 20 SBP 31 SBP 11 S2x BP 11 SBP 12 SBP 21 S2x BP 21 SBE 20 SBP 10 N2x BP 10 NBP 15 N2 x BP 15/2 N2x BP 15/2 SBP 34 NBP 20 NBP 31 NBP 11 N2x BP 11 NBP 12 N2x BP 12 N2x BP 12 SBP 21 N2x BP 21 NBE 20 N

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

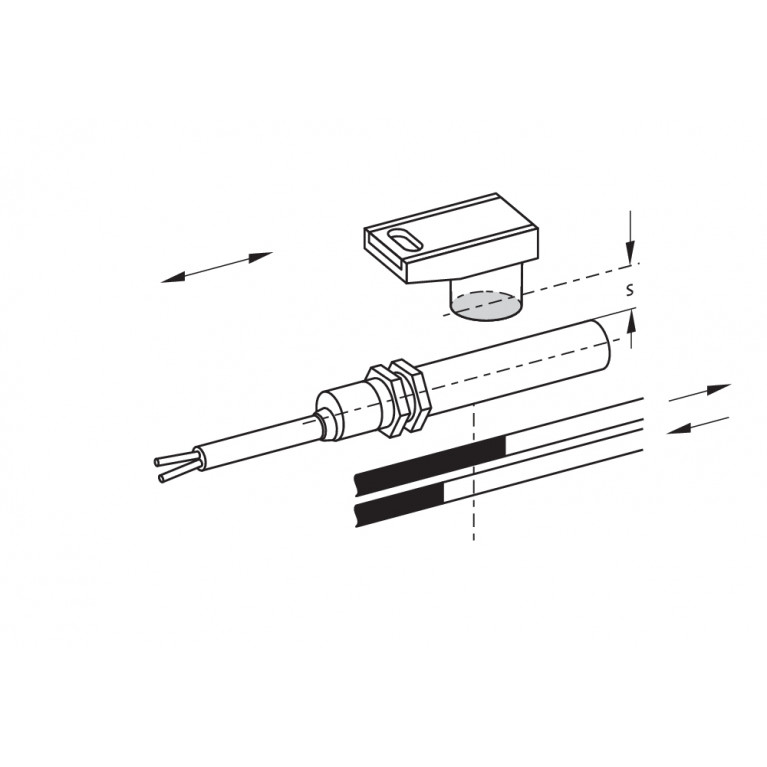

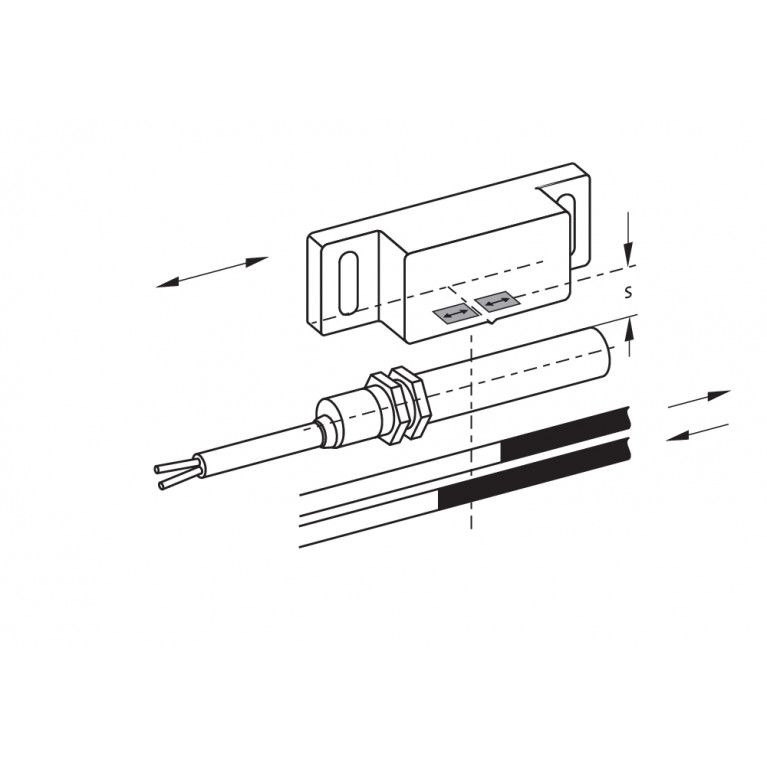

Активация сбоку
с магнитом смещения
Бесконтактный принцип
Долгая жизнь
Корпус из термопластика
Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
Исполнение Ø 10,7 мм
с центральным креплением
С предварительно смонтированным кабелем

Характеристики

Аксессуар

Рекомендация (привод)

Рекомендация (привод, лифтовое распределительное устройство)

BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34

Данные для заказа

EAN (европейский артикул)

4030661335421

Артикул (номер заказа)

101186843

Номер eCl@ss, версия 11.0

27-27-01-05

Номер eCl@ss, версия 9.0

27-27-01-05

Номер ETIM, версия 6.0

EC002544

Номер ETIM, версия 7.0

EC002544

Описание типа продукта

BN 120-RZ

Механические данные

Исполнительный элемент

Magnet

Механическая долговечность, минимум

10,000,000 Operations

Момент затяжки гаек, не более

0.9 Nm

Монтаж

central with threated flange M12 x 1

Скорость срабатывания, максимальная

18 m/s

Срабатывающие панели

lateral

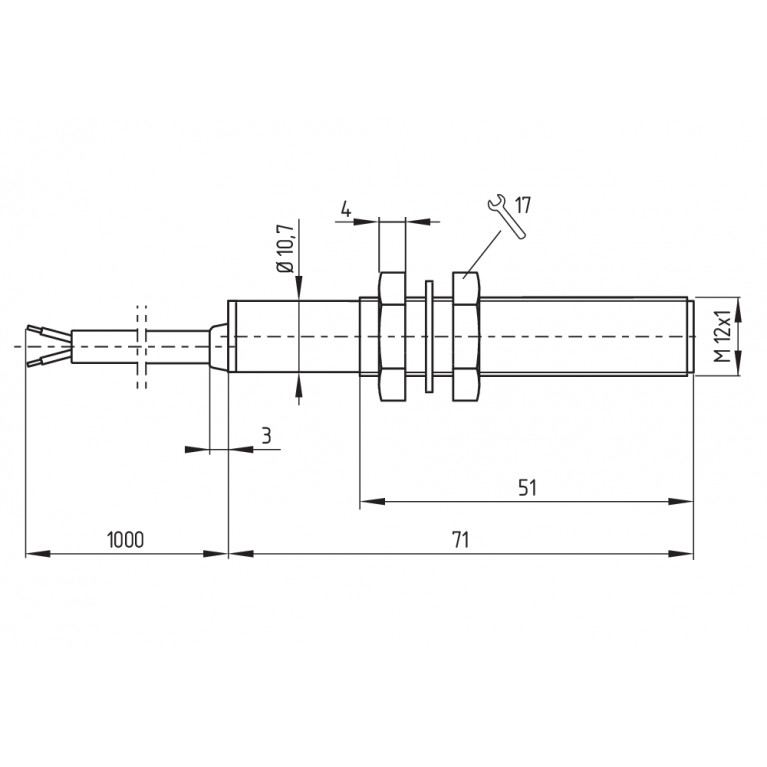

Механические данные – Размеры

Диаметр датчика

10.7 mm

Длина датчика

71 mm

Механические данные – расстояния переключения согласно EN IEC 60

Примечание (Расстояние переключения Sn)

Actuating distance up to 60 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.

Расстояние переключения Sn

15 mm … 60 mmBP 10N = 15 mmBP 10S = 15 mm2 x BP 10N = 20 mm2 x BP 10S = 20 mmBP 15N = 17 mmBP 15S = 17 mm2 x BP 15/2N = 22 mm2 x BP 15/2S = 22 mmBP 34N = 10 ... 30 mmBP 34S = 15 ... 30 mmBP 20N = 25 mmBP 20S = 25 mmBP 31N = 25 mmBP 31S = 25 mmBP 11N = 15 mmBP 11S = 15 mm2 x BP 11N = 25 mm2 x BP 11S = 25 mmBP 12N = 20 mmBP 12S = 20 mm2 x BP 12N = 10 ... 30 mm2 x BP 12S = 10 ... 30 mmBP 21N = 15 ... 45 mmBP 21S = 15 ... 45 mm2 x BP 21N = 20 ... 60 mm2 x BP 21S = 20 ... 60 mmBE 20N = 20 mmBE 20S = 20 mm

Точность повторения R

0.3 mm

Механические данные – техника подключения

Длина кабеля

1 m

Материал оболочки кабеля

LiYY

Прекращение действия

Cable

Сечение провода

23 AWG

Общие данные

Вес брутто

30 g

Материал корпуса

Glass-fibre, reinforced thermoplastic

Принцип работы

Magnetic drive

Тип корпуса

Cylinder, thread

Общие данные - Особенности

Количество контактов Snap-In

магнит смещения

Yes

Подходит для лифтов

Yes

фиксация

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

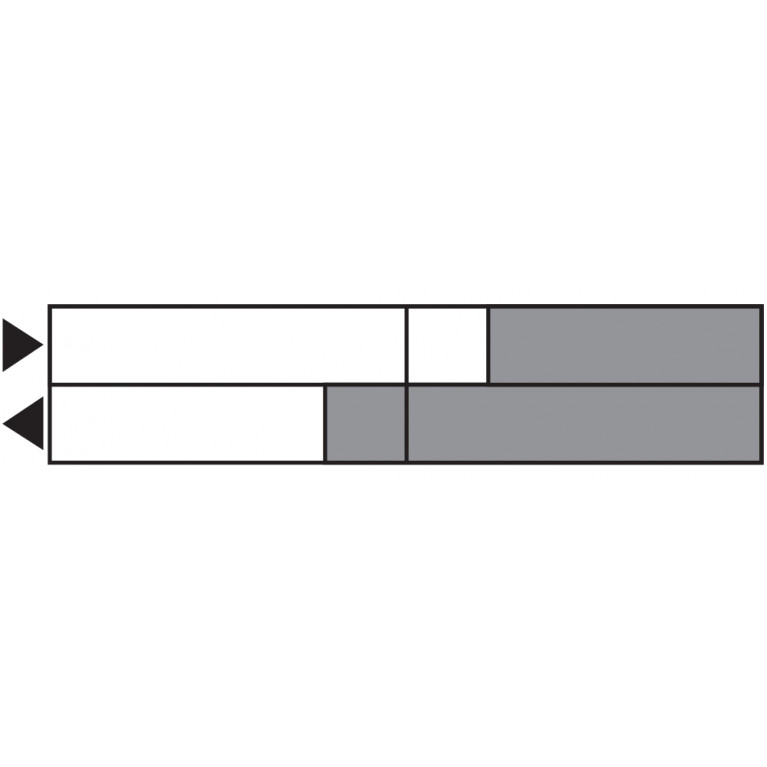

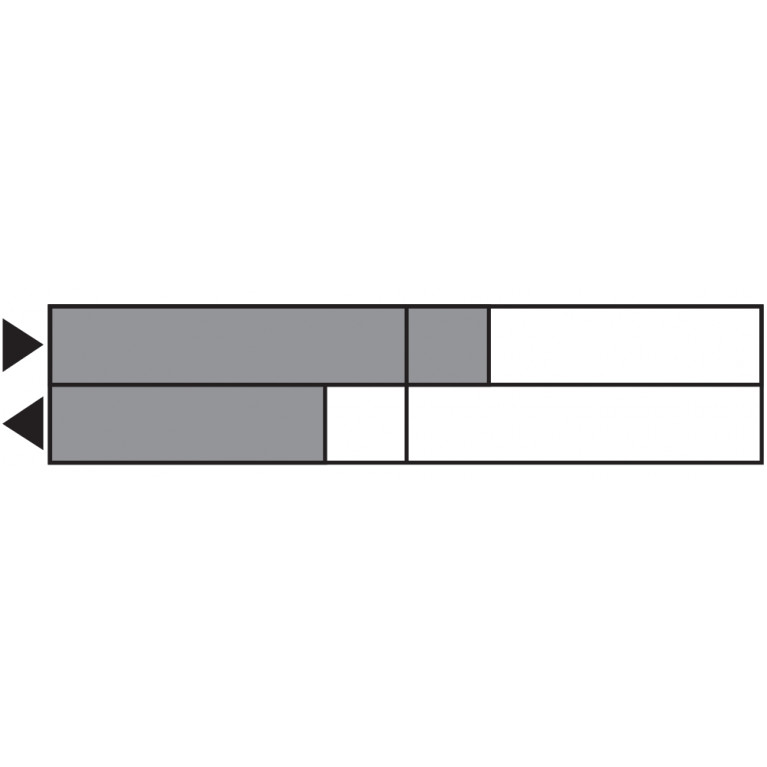

The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.When the switches and actuators come together, the colours must coincide: Red (S) to red (S) and green (N) to green (N). This does not apply to the bistable contact.The switch is to be mounted on iron with a non-magnetic layer of at least 20 mm.

Условия окружающей среды

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67

Температура окружающей среды

-25 ... +70 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

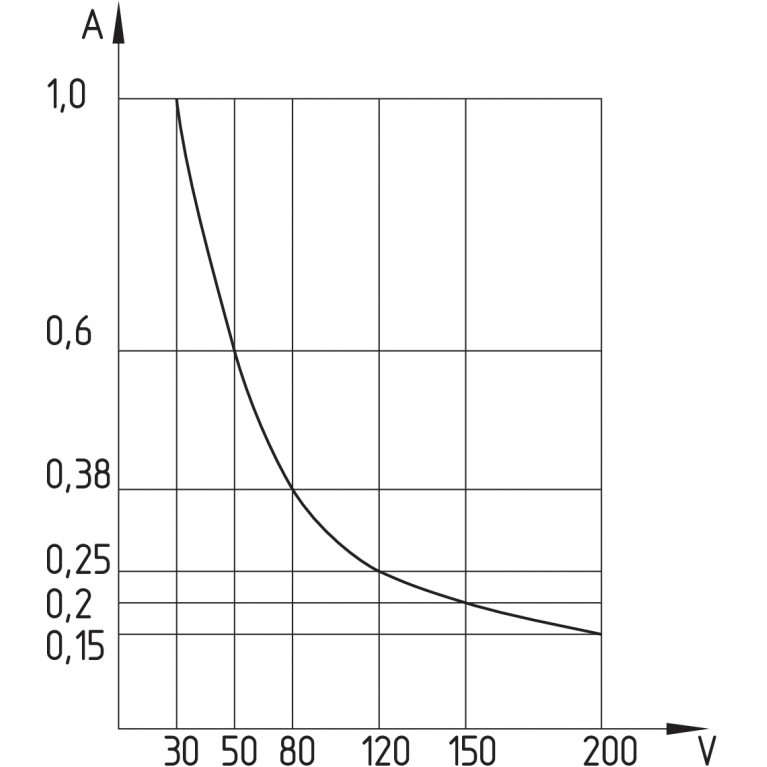

Электрические данные

Коммутационная способность, максимальная

30 VA

Коммутируемое напряжение, максимальное

200 VAC

Коммутируемый ток, максимальный

1 A

Переключающий элемент

bistable contact

Продолжительность отскока, максимум

0.2 ms

Частота переключения, максимальная

300 Hz

Электрические данные — цифровой выход

Конструкция элементов управления

Reed contacts
