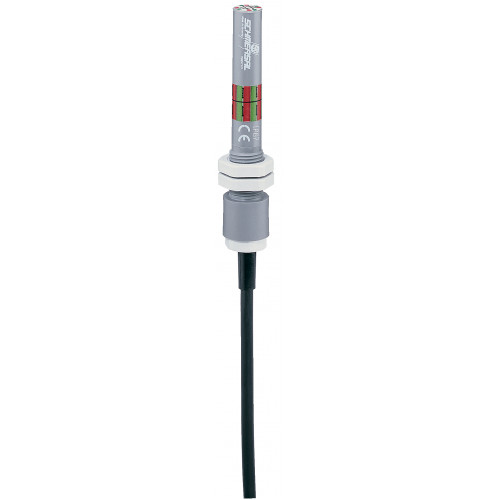

Магнитный датчик BN 650-10Z

Код: 101187273
В наличии
Рекомендация (привод)
BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21
Рекомендация (привод, лифтовое распределительное устройство)
BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • С предварительно смонтированным кабелем

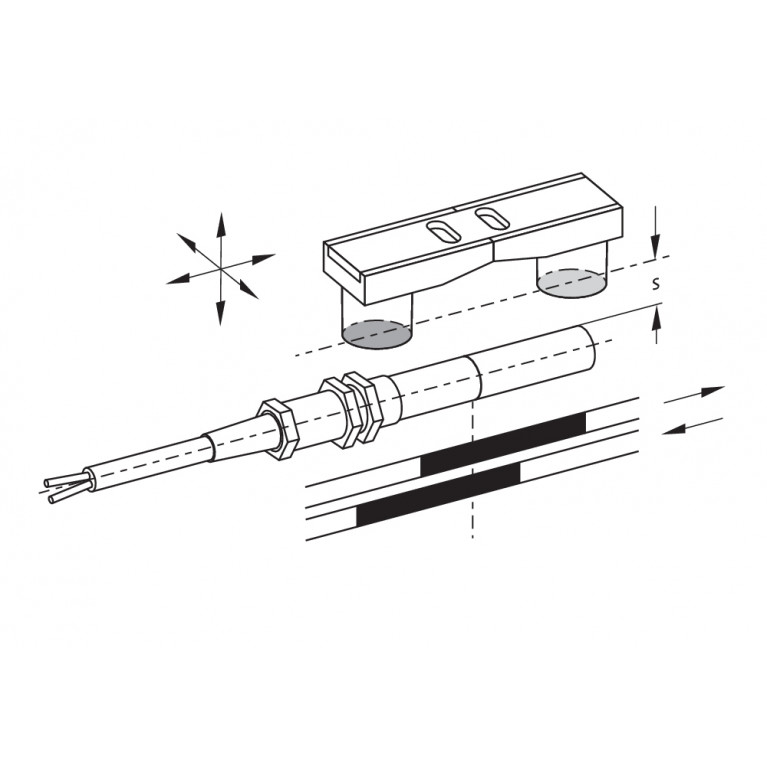

  • Активация сбоку
  • с магнитом смещения
  • Бесконтактный принцип
  • Долгая жизнь
  • Рабочая поверхность и направление срабатывания отмечены символом переключателя.
  • Строительная форма Ø 13 мм
  • Корпус из термопластика
  • Расстояние срабатывания до 60 мм в зависимости от исполнительного магнита и версии
  • с центральным креплением
Характеристики
Аксессуар
Рекомендация (привод)
BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21
Рекомендация (привод, лифтовое распределительное устройство)
BP 102 x BP 15/22 x BP 152 x BP 10BP 15BP 34
Данные для заказа
EAN (европейский артикул)
4030661335728
Артикул (номер заказа)
101187273
Номер eCl@ss, версия 11.0
27-27-01-05
Номер eCl@ss, версия 9.0
27-27-01-05
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BN 650-10Z
Примечание (Пропускная способность)
Not available!
Механические данные
Исполнительный элемент
Magnet
Механическая долговечность, минимум
1,000,000,000 Operations
Момент затяжки гаек, не более
3 Nm
Монтаж
central with threated flange
Скорость срабатывания, максимальная
18 m/s
Срабатывающие панели
lateral

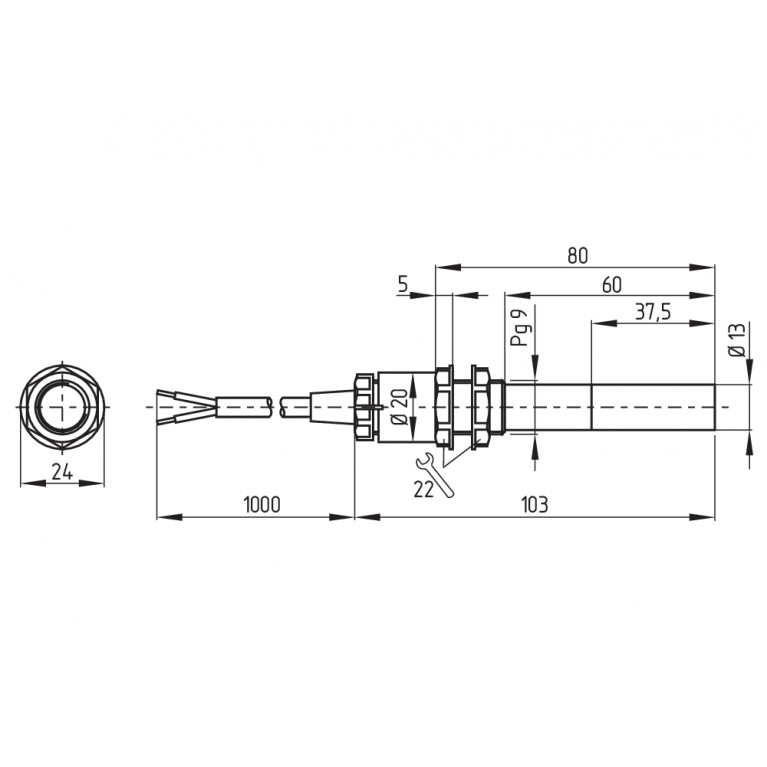

Механические данные – Размеры
Диаметр датчика
13 mm
Длина датчика
103 mm
ширина по плоскостям
22 BK
Механические данные – расстояния переключения согласно EN IEC 60
Примечание (Расстояние переключения Sn)
Actuating distance up to 50 mm depending on actuating magnet and version. The specified switching distances are applicable for the actuation of individually mounted components without ferromagnetic influence. A change of the distance, either positive or negative, is possible due to ferromagnetic influences. The mutual interference between multiple actuating magnets must be observed.
Расстояние переключения Sn
5 mm … 50 mmBP 10 = 5 mm2 x BP 10 = 17 mmBP 15 = 6 mm2 x BP 15 = 17 mm2 x BP 15/2 = 17 mmBP 34 = 15 ... 20 mmBP 20 = 20 mmBP 31 = 20 mmBP 11 = 20 mmBP 12 = 10 ... 30 mmBP 21 = 25 ... 50 mm
Точность повторения R
0.3 mm
Механические данные – техника подключения
Длина кабеля
1 m
Материал оболочки кабеля
H03VV-F
Прекращение действия
Cable
Сечение провода
23 AWG
Общие данные
Вес брутто
65 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Magnetic drive
Тип корпуса
Cylinder smooth
Общие данные - Особенности
Количество нормально открытых (НО)
1
магнит смещения
Yes
Подходит для лифтов
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Условия окружающей среды
Сопротивление шоку
30 g, on sine wave oscillation
Степень защиты
IP67
Температура окружающей среды
-25 ... +75 °C
Устойчивость к вибрации
30 g, on sine wave oscillation
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Электрические данные
Коммутационная способность, максимальная
30 VA
Коммутируемое напряжение, максимальное
200 VDC
Коммутируемый ток, максимальный
1 A
Переключающий элемент
Normally open contact (NO)
Продолжительность отскока, максимум
0.2 ms
Продолжительность отскока, минимум
0.3 ms
Частота переключения
1,080,000 /h
Частота переключения, максимальная
300 Hz
Электрические данные — цифровой выход
Конструкция элементов управления
Reed contacts
