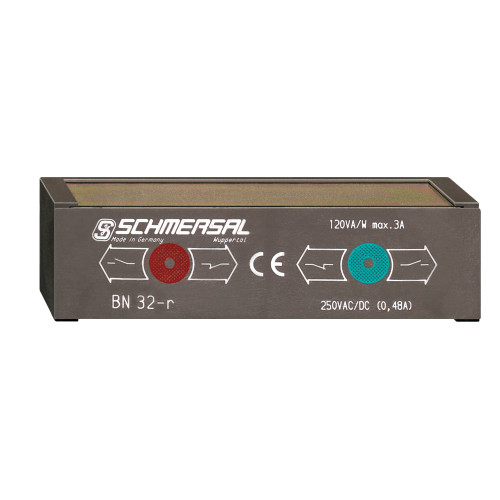

Магнитный датчик BN 32-11

Код: 101057230
В наличии
Рекомендация (привод)
BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21BE 20
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Бесконтактный принцип
  • 1 Герконовые контакты
  • Долгая жизнь
  • Рабочая поверхность и направление срабатывания отмечены символом переключателя.
  • 85 мм х 26 мм х 24 мм
  • Корпус из термопластика

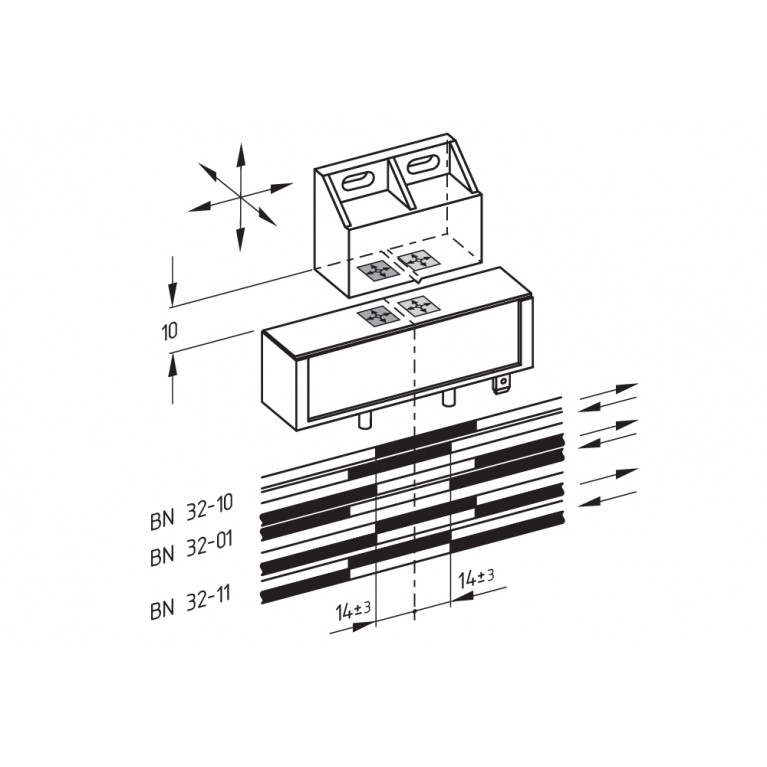

  • Расстояние срабатывания до 55 мм в зависимости от исполнительного магнита и версии
  • Лопаточный разъем
Характеристики
Аксессуар
Рекомендация (привод)
BP 102x BP 10BP 152x BP 152x BP 15/2BP 34BP 20BP 31BP 11BP 12BP 21BE 20
Данные для заказа
EAN (европейский артикул)
4030661025155
Артикул (номер заказа)
101057230
Номер eCl@ss, версия 11.0
27-27-01-05
Номер eCl@ss, версия 9.0
27-27-01-05
Номер ETIM, версия 6.0
EC002544
Номер ETIM, версия 7.0
EC002544
Описание типа продукта
BN 32-11
Примечание (Пропускная способность)
Not available!
Механические данные
Активная область
lateral
Исполнительный элемент
Magnet
Механическая долговечность, минимум
1,000,000,000 Operations
Скорость срабатывания, максимальная
18 m/s
Срабатывающие панели
lateral

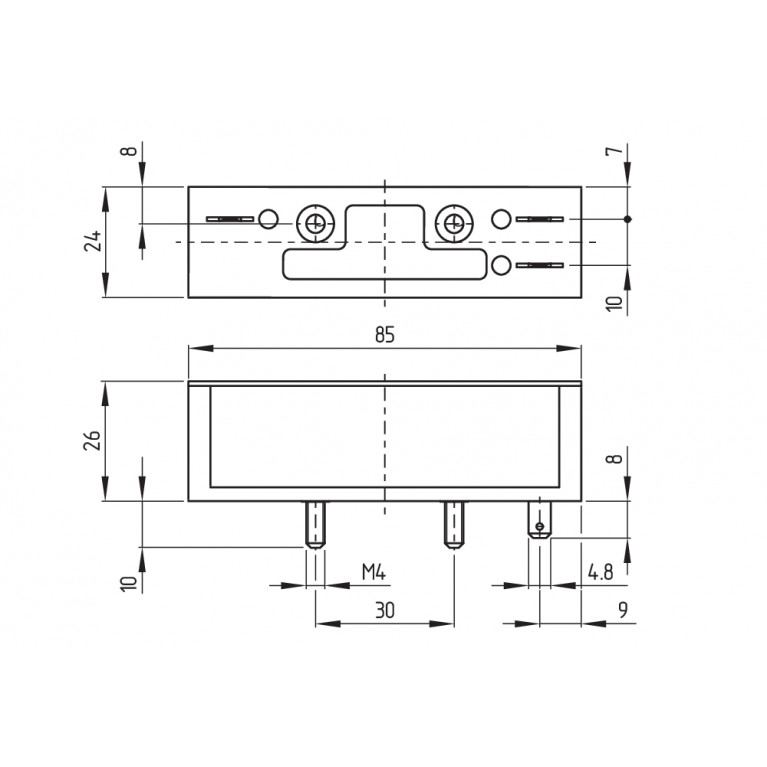

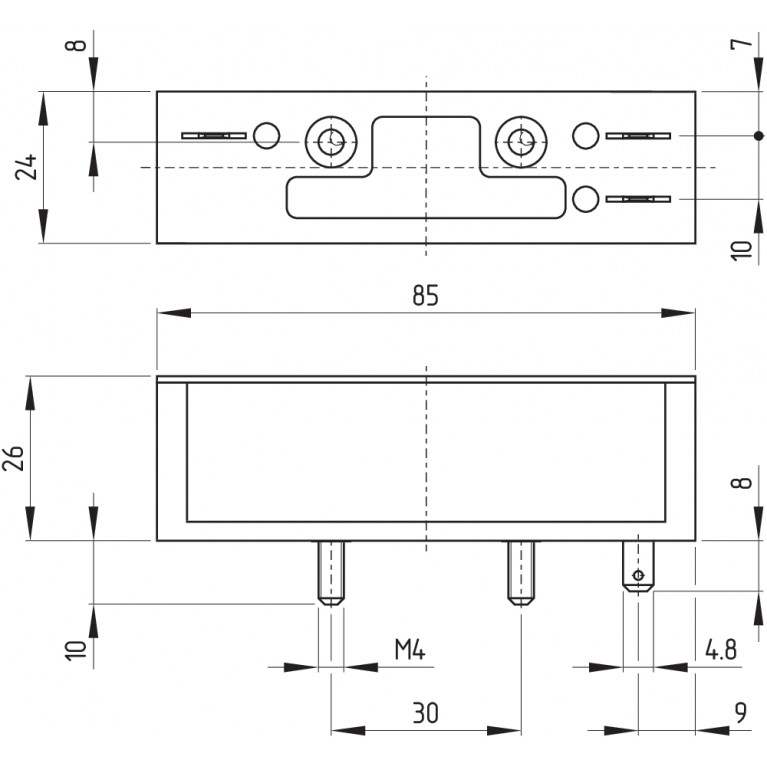

Механические данные – Размеры
Высота датчика
26 mm
Длина датчика
24 mm
Ширина датчика
85 mm
Механические данные – расстояния переключения согласно EN IEC 60
Примечание (Расстояние переключения Sn)
Actuating distance up to 40 mm depending on version and actuating magnet
Расстояние переключения Sn
BP 10 = 5 mmBP 15 = 6 mmBP 34 = 15 mm2 x BP 10 = 12 mmBP 20 = 15 mmBP 31 = 15 mmBE 20 = 15 mm5 mm … 40 mm2 x BP 15 = 12 mm2 x BP 15/2 = 12mmBP 11 = 5 ... 15 mmBP 12 = 10 ... 25 mmBP 21 = 20 ... 40 mm
Точность повторения R
0.3 mm
Механические данные – техника подключения
Прекращение действия
Flat plug-in connector 4.8 mm
Общие данные
Активная область
Plastic
Вес брутто
60 g
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
Magnetic drive
Тип корпуса
Block
Общие данные - Особенности
Количество нормально закрытых (НЗ)
1
Количество нормально открытых (НО)
1
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
The opening and closing functions depend on the direction of actuation, the actuating magnets and the polarity of the actuating magnets.
Условия окружающей среды
Степень защиты
IP67
Температура окружающей среды
-25 ... +90 °C
Устойчивость к вибрации
15 g, on sine wave oscillation
Электрические данные

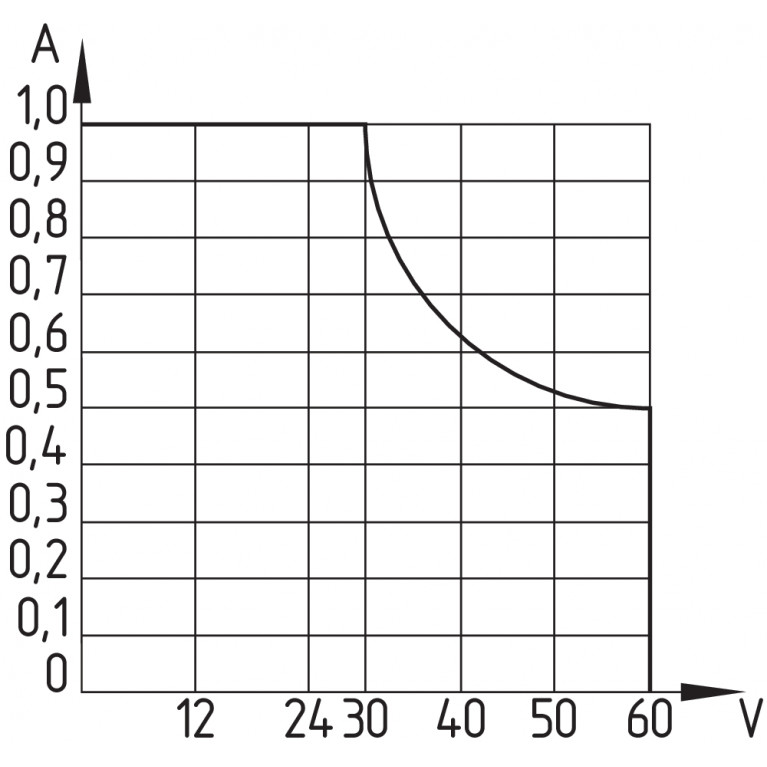

Коммутационная способность, максимальная
60 VA
Коммутируемое напряжение, максимальное
220 VAC
Коммутируемый ток, максимальный
1 A
Переключающий элемент
NO contact / NC contact
Продолжительность отскока, максимум
0.6 ms
Продолжительность отскока, минимум
0.3 ms
Частота переключения
720,000 /h
Электрические данные — цифровой выход
Конструкция элементов управления
Reed contacts
