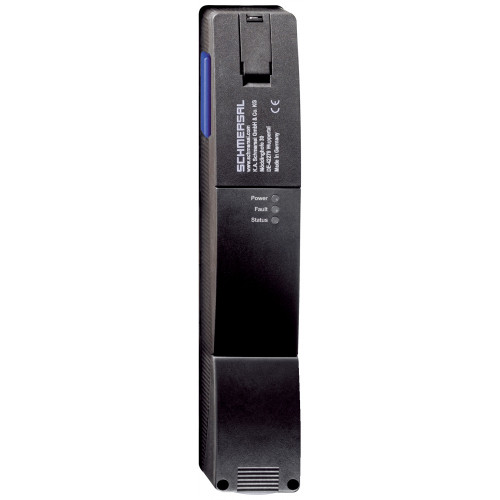

Электромагнитный блокиратор AZM201B-I2-SK-T-1P2PW-A-DU
Код: 103048758
В наличии
Рекомендация (привод)
AZ/AZM201-B1AZ/AZM201-B30
Цена: 0,00 с НДС р./шт. руб./шт.
Описание
- Повторное индивидуальное кодирование с помощью технологии RFID
- Привод контролируется
- Мощность для блокировки
- Корпус из термопластика
- Макс. длина сенсорной цепи 200 м
- Последовательная проводка с самоконтролем
- Кодирование в соответствии с ISO 14119 с использованием RFID-технологии.
- 3 светодиода для отображения рабочих условий
- Сенсорная технология допускает смещение между приводом и блокировкой ± 5 мм по вертикали и ± 3 мм по горизонтали.
- Подходит для шарнирных и раздвижных ограждений.
- Интеллектуальная диагностика
- Ручной выпуск
- Класс защиты IP66, IP67
- Высокая удерживающая сила 2000 г.
- симметричная форма конструкции, сборка на профилях 40 мм.
- Выходы безопасности OSSD
- Аварийный выход/аварийный выпуск, пригодный для дооснащения
Характеристики
Аксессуар

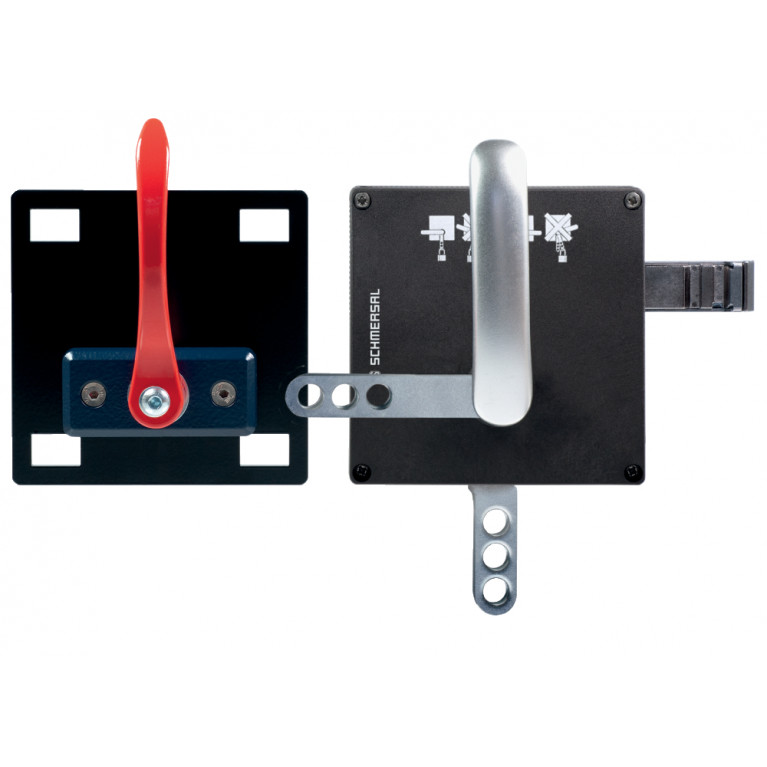

Рекомендация (привод)
AZ/AZM201-B1AZ/AZM201-B30
Данные для заказа
EAN (европейский артикул)
4030661621432
Артикул (номер заказа)
103048758
Описание типа продукта
AZM201B-I2-SK-T-1P2PW-A-DU
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности - Функция блокировки
Время миссии
20 Year(s)
Значение PFD
1.60 x 10⁻⁴
Значение ПФХ
1.90 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Момент затяжки крепежных винтов, не более
8 Nm
Примечание
Torx T10
Примечание (сила зажима Fмакс.)
1,300 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Примечание (сила зажима ФЖ)
1,000 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Сила фиксации
30 N
Скорость срабатывания, максимальная
0.2 m/s
Тип крепежных винтов
2x M6
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

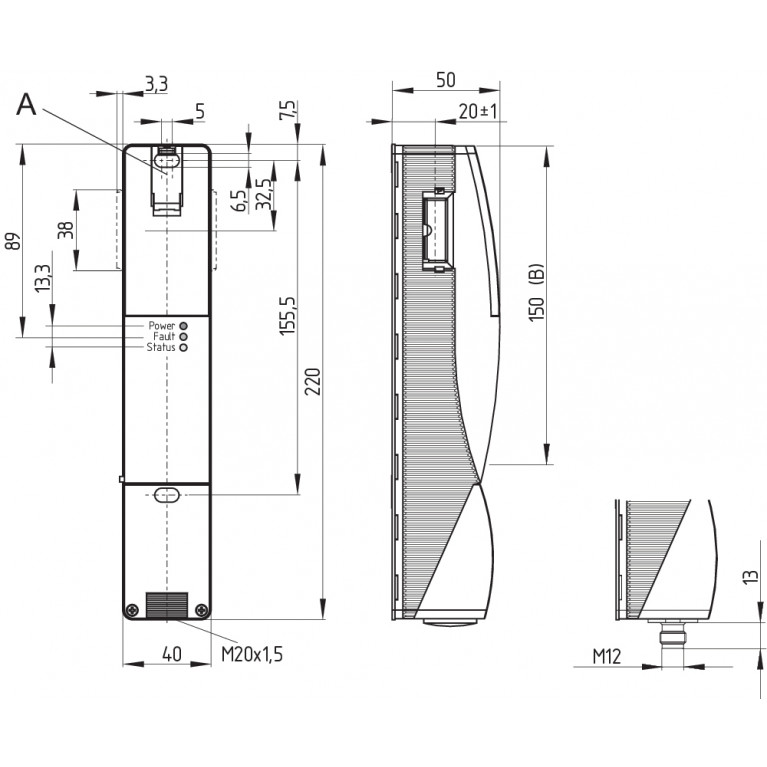

Механические данные – Размеры
Высота датчика
220 mm
Длина датчика
50 mm
Ширина датчика
40 mm
Механические данные – техника подключения
Длина цепи датчиков, не более
200 m
Кабельный ввод
1x M20
Прекращение действия
Screw terminals
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current

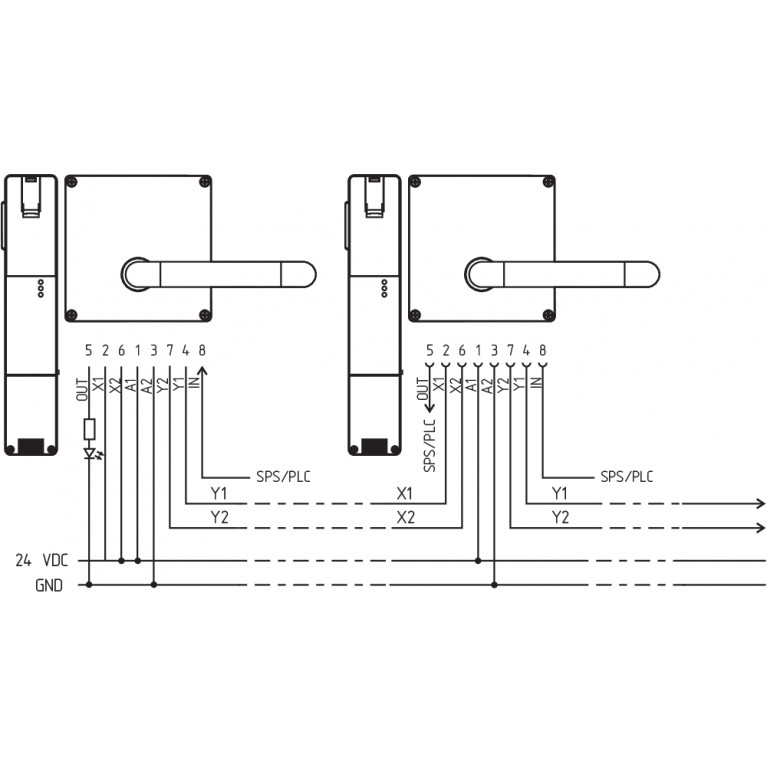

Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Сечение провода
23 ... 15 AWG
Сечение провода, максимальное
15 AWG
Сечение провода, минимальное
23 AWG
Общие данные
Вес брутто
587 g
Время реакции, отключение выходов безопасности через входы безоп
1.5 ms
Время реакции, отключение выходов безопасности через исполнитель
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Individual coding, multiple teaching
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Мощность для блокировки
Yes
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Привод контролируется
Yes
Ручной выпуск
Yes
Функции безопасности
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.Triangular key for AZM 201
Примечание
Примечание (Общее)
As long as the actuating unit remains inserted in the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCICANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67IP66
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
4,000 ms
Номинал предохранителя внешнего провода и устройства
4 A gG
Номинальное рабочее напряжение
24 VDC
Потребление тока при включенном магните, пиковое
700 mA / 100 ms
Потребление тока при включенном магните, среднее
200 mA
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток
1,200 mA
Ток питания холостого хода I0, типовой
50 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
1 Hz
Электрические данные — диагностические выходы
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-13
24 VDC
Обозначение, Диагностические выходы
OUT
Падение напряжения Uд, не более
4 V
Рабочий ток
50 mA
Ток, категория применения DC-13
0.05 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
40 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C0
Обозначение, Магнитный контроль
IN
Пороги переключения
-3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
10 mA
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
0.5 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
2 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-13
0.25 A
