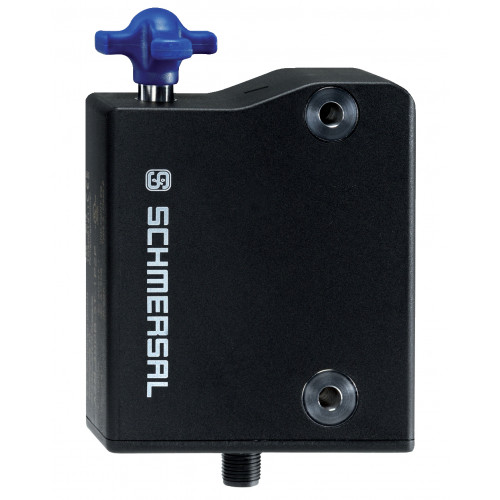

Электромагнитный блокиратор AZM300B-I2-ST-AS-A-P-DU

Код: 103045604

В наличии

Рекомендация (привод)

AZ/AZM300-B1

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Корпус из термопластика
Повторное индивидуальное кодирование с помощью технологии RFID
Уровень кодирования «Высокий» согласно ISO 14119.
Подходит для шарнирных и раздвижных ограждений.
3 разных направления срабатывания
Привод контролируется
Мощность для блокировки
Питание соленоида 24 В постоянного тока (Вспом.)
гигиенический дизайн
Класс защиты IP 69
Электромагнитная блокировка со встроенным интерфейсом безопасности AS-i
Универсальное многократно обучаемое или индивидуальное кодирование благодаря технологии RFID
I-варианты с уровнем кодирования HIGH по ISO 14119
2 встроенных этапа оснастки

Характеристики

Аксессуар

Рекомендация (привод)

AZ/AZM300-B1

Данные для заказа

EAN (европейский артикул)

4030661565286

Артикул (номер заказа)

103045604

Номер eCl@ss, версия 11.0

27-27-26-03

Номер eCl@ss, версия 12.0

27-27-26-03

Номер eCl@ss, версия 9.0

27-27-26-03

Номер ETIM, версия 6.0

EC002593

Номер ETIM, версия 7.0

EC002593

Описание типа продукта

AZM300B-I2-ST-AS-A-P-DU

Примечание (Пропускная способность)

Not available!

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

(1) green/red LED (AS-i duo LED): Supply voltage/communication error/slave address = 0/periphery error detected/device error detected/manipulation protection active(2) LED yellow: Device condition (Enabling status)(3) LED red: Internal device error

Классификация безопасности

Стандарты

EN ISO 13849-1EN IEC 61508

Классификация безопасности - Функция блокировки

Время миссии

20 Year(s)

Значение PFD

2.34 x 10⁻⁴

Значение ПФХ

1.34 x 10⁻⁹ /h

Категория

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, минимум

1,000,000 Operations

Момент затяжки крепежных винтов, не более

7 Nm

Момент затяжки крепежных винтов, не менее

6 Nm

Примечание (Механическая долговечность)

When using as door stop: ≥ 50.000 operations (door mass ≤ 5 kg and actuating speed ≤ 0.5 m/s)

Тип крепежных винтов

2x M6

Угловое смещение между электромагнитной блокировкой и приводом,

2 °

Удерживающая сила Fmax, не более

1,500 N

Удерживающая сила ФЖ по EN ISO 14119

1,150 N

Усилие фиксации, регулируемое, положение 1

25 N

Усилие фиксации, регулируемое, положение 2

50 N

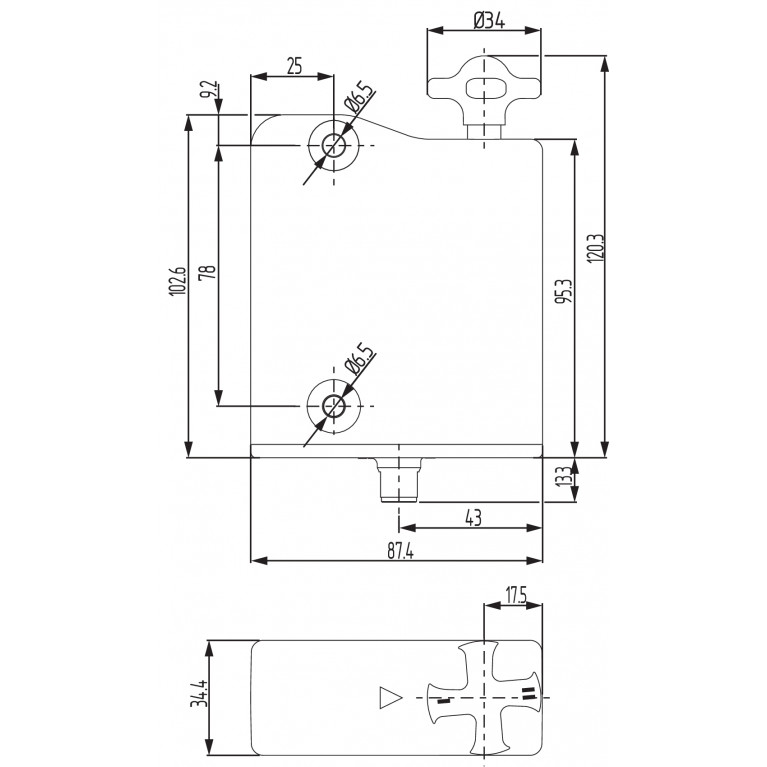

Механические данные – Размеры

Высота датчика

35 mm

Длина датчика

120 mm

Ширина датчика

87.5 mm

Механические данные – расстояния переключения согласно EN IEC 60

Гарантированная дистанция переключения «ВКЛ» Sao

1 mm

Гарантированная дистанция переключения «ВЫКЛ» Sar

20 mm

Расстояние переключения, типичное

2 mm

Механические данные – техника подключения

Прекращение действия

Connector plug M12, 4-pole, (A-coding)

Назначение выводов

ПИН-код 1

AS-Interface +

ПИН-код 2

Aux - (P)

ПИН-код 3

AS-Interface -

ПИН-код 4

Aux + (P)

Общие данные

Вес брутто

584 g

Время реакции, максимальное

120 ms

Выход передатчика RFID, максимум

-6 dB/m

Диапазон частот RFID

125 kHz

Кодирование

Individual coding, multiple teaching

Материал корпуса

Plastic, glass-fibre reinforced thermoplastic, self-extinguishing

Принцип работы

RFID

Продолжительность риска, максимальная

200 ms

Стандарты

EN IEC 62026-2EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508

Уровень кодирования согласно EN ISO 14119

High

Общие данные - Особенности

Интегральная диагностика системы, статус

Yes

Количество направлений действия

Мощность для блокировки

Yes

Привод контролируется

Yes

Ручной выпуск

Yes

фиксация

Yes

Функции безопасности

Yes

Объем поставки

Объем поставки

Actuator must be ordered separately.

Примечание

Примечание (Общее)

For doors that are flush with the door frame, the optional mounting plate MP-AZ/AZM300-1 can be used.For glass and Makrolon doors, the optional mounting kit MS-AZ/AZM300-B1-1 can be used.As long as the actuating unit remains inserted in the solenoid interlock, the unlocked safety guard can be relocked. In this case, the safety outputs are re-enabled, so that the safety guard must not be opened.

ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC

stabilised PELV power supply

Разрешения - Стандарты

Сертификаты

TÜVcULusASi-SaWECOLABFCCANATEL

Условия окружающей среды

Допустимая высота установки над уровнем моря, не более

2,000 m

Класс защиты

III

Относительная влажность, не более

93 %

Примечание (Относительная влажность)

non-condensingnon-icing

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67IP69IP66

Температура окружающей среды

+0 ... +60 °C

Температура хранения и транспортировки, минимальная

-10 °C

Температура хранения и транспортировки, не более

+90 °C

Устойчивость к вибрациям

10 … 150 Hz, amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

5,000 ms

Электрические данные – Вспомогательное напряжение

Номинальное рабочее напряжение

24 VDC

Потребление тока

300 mA

Рабочее напряжение

24 VDC -15 % / +10 % (stabilised PELV power supply)

Электрические данные — AS-интерфейс

AS-i Потребление тока, максимальное

100 mA

Номинальное рабочее напряжение

18 ... 31.6 VDC (Protection against polarity reversal)

Электрические данные — магнитное управление

Время включения магнита

100 %

Электрические данные — спецификация AS-интерфейса

AS-i профиль

S-7.B.F.E

Адрес модуля ввода AS-i

Биты параметров AS-i, P0

Safety guard closed and can be locked

Биты параметров AS-i, P1

Solenoid interlock locked

Биты параметров AS-i, P2

Auxiliary voltage in

Биты параметров AS-i, P3

Internal device error (FID)

Версия AS-i

V 3.0

Вход AS-i, канал 1

Data bits DI 0 / DI 1 = dynamic code transmission

Вход AS-i, канал 2

Data bits DI 2 / DI 3 = dynamic code transmission

Выходы AS-i, DO 0

Solenoid control

Выходы AS-i, DO 1

No Function

Выходы AS-i, DO 2

No Function

Выходы AS-i, DO 3

No Function

Примечание (адрес модуля ввода AS-i)

Preset to address 0, can be changed through AS-interface bus master or hand-held programming device

Примечание (биты AS-iParameter)

Set the parameter outputs to "1111" (0xF)FID: periphery error

Спецификация AS-i

Safety-Slave
