Аксессуар
Рекомендация (привод)
AZM400-B1
Данные для заказа
EAN (европейский артикул)
4030661563688
Артикул (номер заказа)
103044780
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

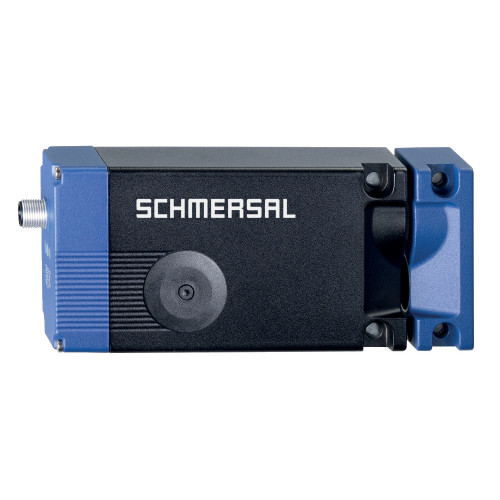

Описание типа продукта
AZM400Z-ST-I2-1P2P-DU
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности - Функция блокировки
Значение ПФХ
1.00 x 10⁻⁹ /h
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности - Функция блокировки защитного кожуха
Значение ПФХ
1.80 x 10⁻⁹ /h
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Боковая сила при возврате засова, максимальная (при запертой две
300 N
Допустимое расстояние блокировки до привода, максимальное
7 mm
Механическая долговечность, минимум
1,000,000 Operations
Минимальное допустимое расстояние от блокировки до привода
1 mm
Момент затяжки винта
8 Nm
Примечание
The maximum tightening torque of the cover screw (cover triangle)is 0.55 Nm.
Примечание (Боковая сила при возврате затвора)
Does not apply to emergency exit, Bowden cable and manual release
Примечание (Механическая долговечность)
Which have a lateral force Ftrans =100 N: 100.000 operations
Примечание (Тип крепежных винтов)
Property class min. 10.9
Принцип блокировки
bistable
Тип крепежных винтов
2x M6
Угловое смещение между электромагнитной блокировкой и приводом,
2 °
Удерживающая сила Fmax, не более
13,000 N
Удерживающая сила ФЖ по EN ISO 14119
10,000 N
Устройства минимального расстояния
30 mm

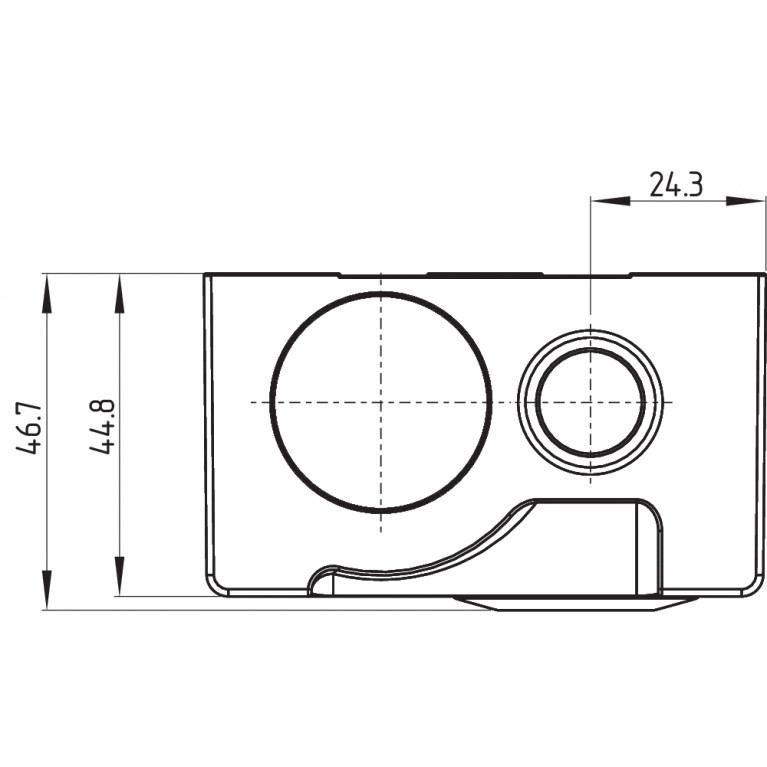

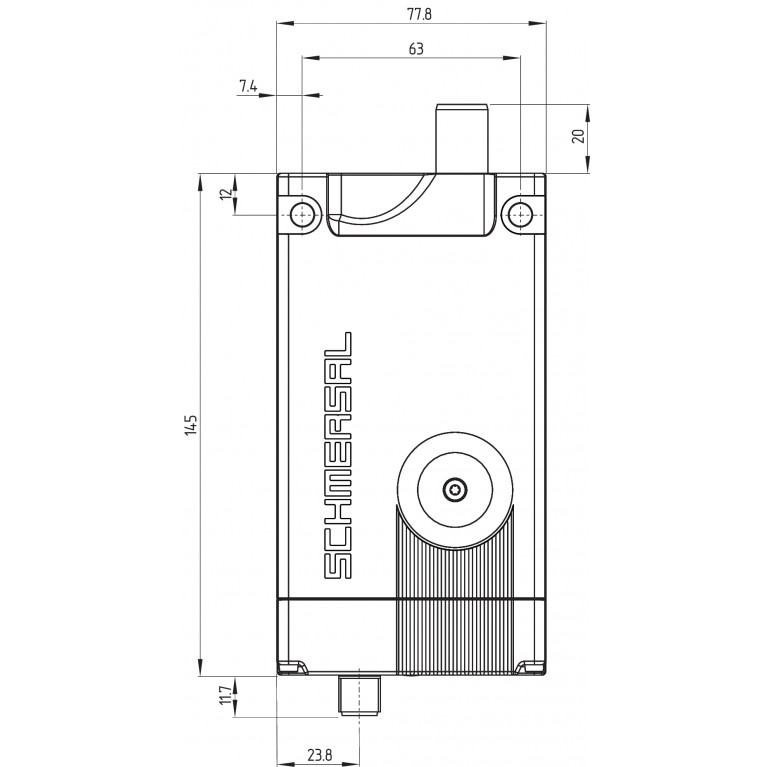

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия
Connector M12, 8-pole, A-coded
Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
E1 Control input 1
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output
ПИН-код 6
E3 Control input 3
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
E2 Control input 2
Общие данные
Время реакции, отключение выходов безопасности через исполнитель
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Individual coding, multiple teaching
Материал корпуса
Light alloy die-casting
Принцип работы
Magnetic fieldRFID
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Интегральная диагностика системы, статус
Yes
Количество диагностических сигналов
1
Количество контактов безопасности
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCICANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Температура окружающей среды
-20 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Время до готовности, максимальное
1,500 ms
Категория применения DC-12
24 VDC / 0.05 A
Минимальное среднее время цикла (при непрерывной работе)
20 s
Номинал предохранителя внешнего провода и устройства
2 A gG
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток при движении затвора, пиковый
600 mA / 100 ms
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Цикл открытия/закрытия (двигатель), минимум
3
Частота переключения, максимальная
0.3 Hz
Электрические данные - Входы управления Функция защитной блокиро
Длительность тестового импульса, не более
5 ms
Допустимое время несоответствия (входное), не более
10 s
Допустимый остаточный ток привода
1.5 mA
Интервал тестовых импульсов, максимальный
40 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C0
Обозначение, Входы управления
E1 und E2 (p-schaltend), E3 (n-schaltend)
Пороги переключения управляющих входов
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24В, максимум
10 mA
Потребление тока при 24В, минимум
5 mA
Электрические данные — диагностические выходы
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Диагностические выходы
OUT
Падение напряжения Uд, не более
2 V
Примечание
The diagnostic output are not safety relevant outputs!
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
0.5 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
2 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
