Главная Архив Электромагнитная блокировка AZM400Z-ST2-2P2P-BOW-E-DU

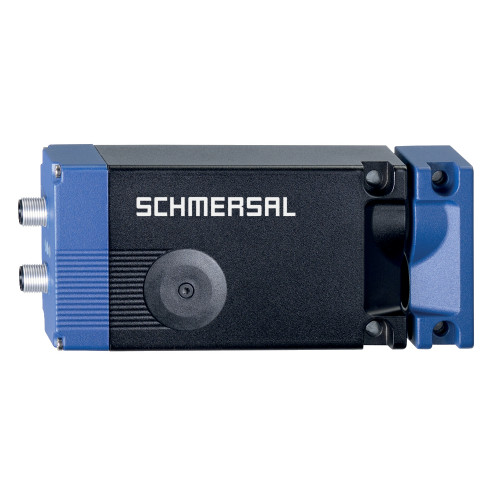

Электромагнитный блокиратор AZM400Z-ST2-2P2P-BOW-E-DU

Код: 103047377

В наличии

Рекомендация (привод)

AZM400-B1

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Универсальное кодирование с помощью технологии RFID
2 Разъем M12, 8- и 5-полюсный
Блокировка ограждения контролируется
2 диагностических выхода

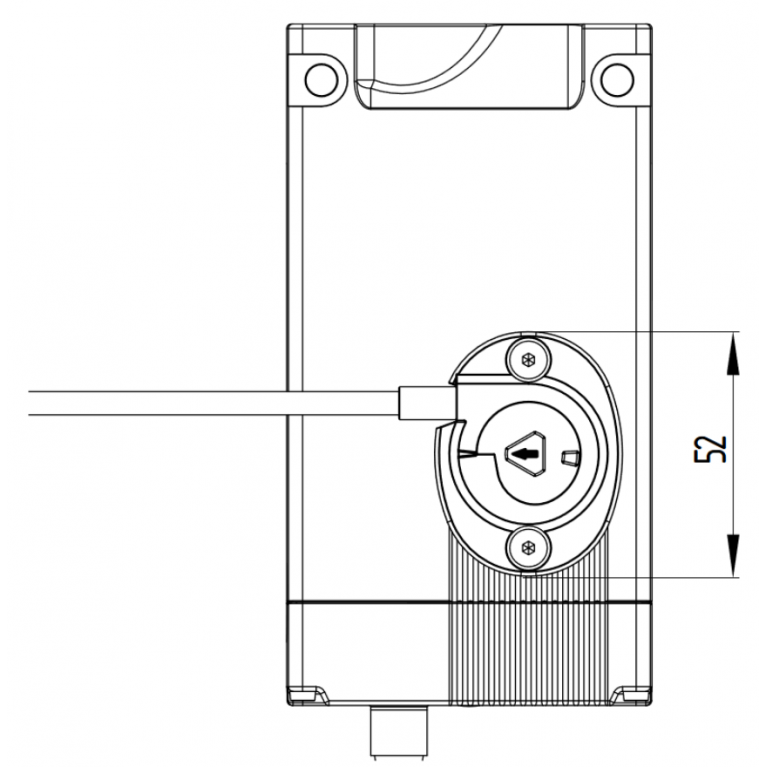

С крепежными отверстиями для сборки троса Боудена.
Электрический ручной расцепитель со вспомогательным напряжением

Характеристики

Аксессуар

Рекомендация (привод)

AZM400-B1

Данные для заказа

EAN (европейский артикул)

4030661618623

Артикул (номер заказа)

103047377

Описание типа продукта

AZM400Z-ST2-2P2P-BOW-E-DU

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green

Классификация безопасности

Стандарты

EN ISO 13849-1EN IEC 61508

Классификация безопасности - Функция блокировки

Время миссии

20 Year(s)

Значение PFD

9.00 x 10⁻⁵

Значение ПФХ

1.00 x 10⁻⁹ /h

Категория

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Классификация безопасности - Функция блокировки защитного кожуха

Время миссии

20 Year(s)

Значение PFD

1.60 x 10⁻⁴

Значение ПФХ

1.80 x 10⁻⁹ /h

Категория

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Боковая сила при возврате засова, максимальная (при запертой две

300 N

Механическая долговечность, минимум

1,000,000 Operations

Момент затяжки винта

8 Nm

Момент затяжки крепежных винтов троса Боудена

1.2 Nm

Примечание (Боковая сила при возврате затвора)

Does not apply to emergency exit, Bowden cable and manual release

Примечание (Механическая долговечность)

Which have a lateral force Ftrans =100 N: 100.000 operations

Принцип блокировки

bistable

Удерживающая сила Fmax, не более

13,000 N

Удерживающая сила ФЖ по EN ISO 14119

10,000 N

Устройства минимального расстояния

30 mm

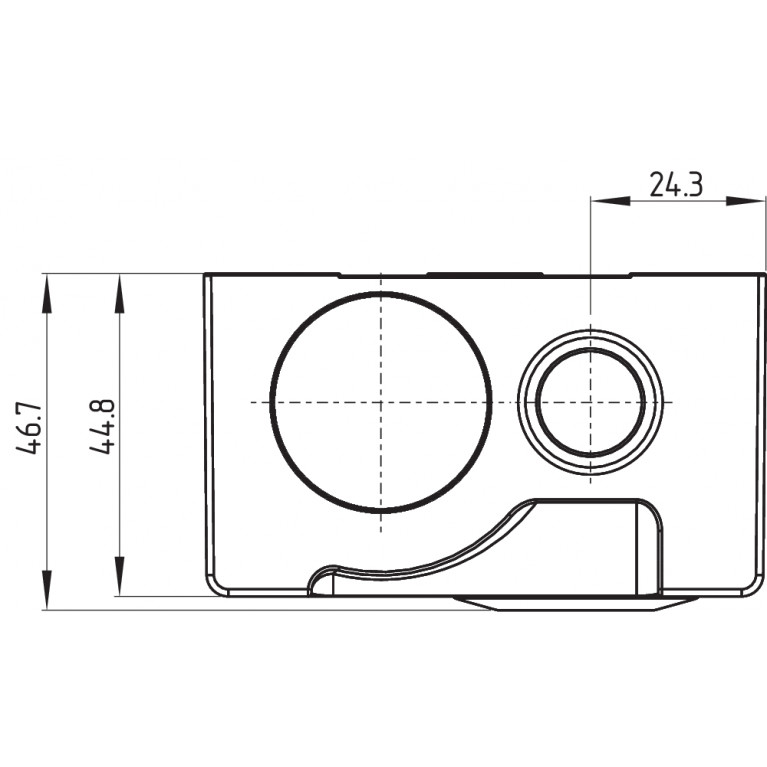

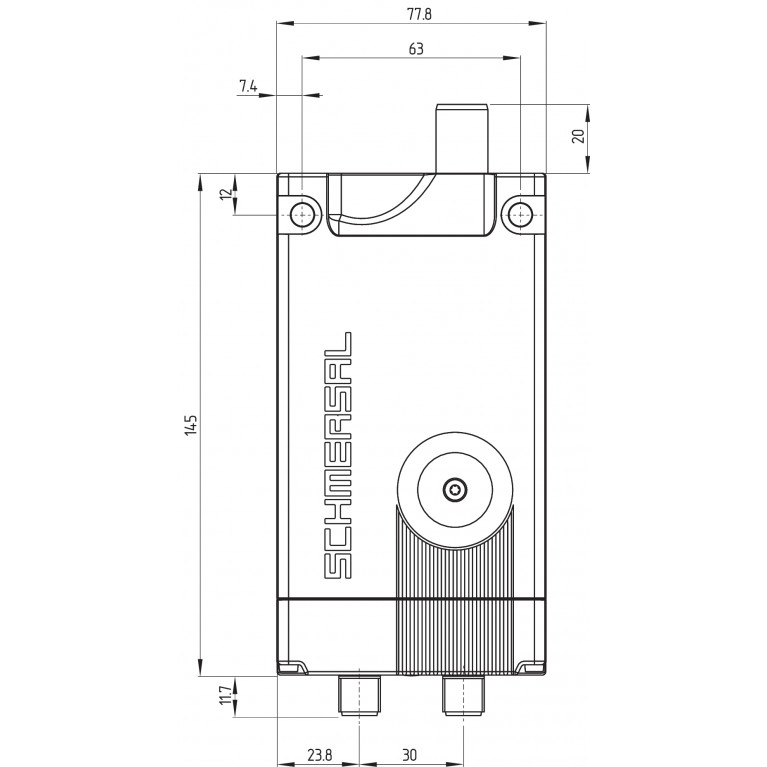

Механические данные – Размеры

Высота датчика

166.7 mm

Длина датчика

46.7 mm

Ширина датчика

77.8 mm

Механические данные – техника подключения

Прекращение действия

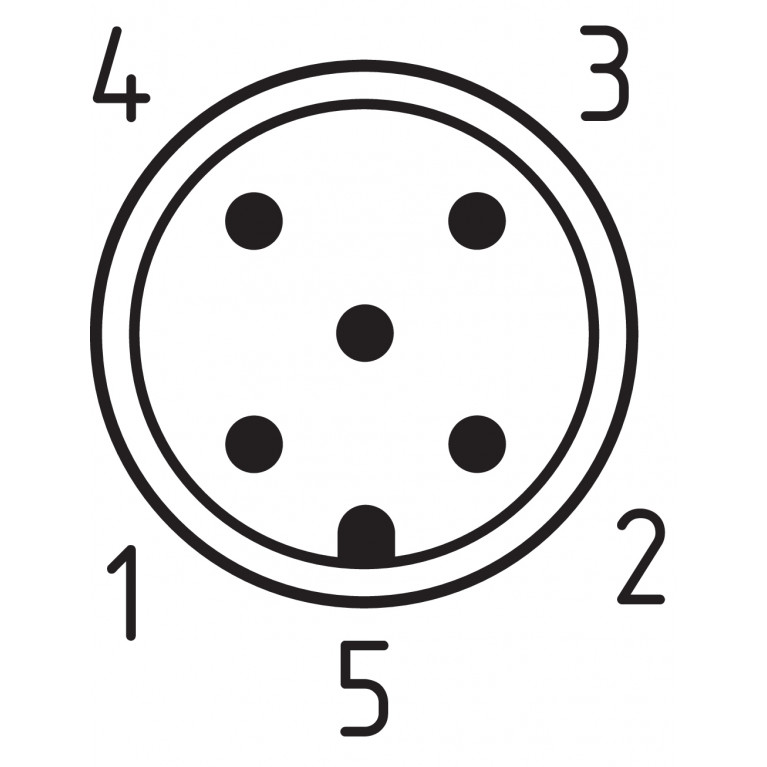

2 connector M12, 8 and 5 pin., both A-coded

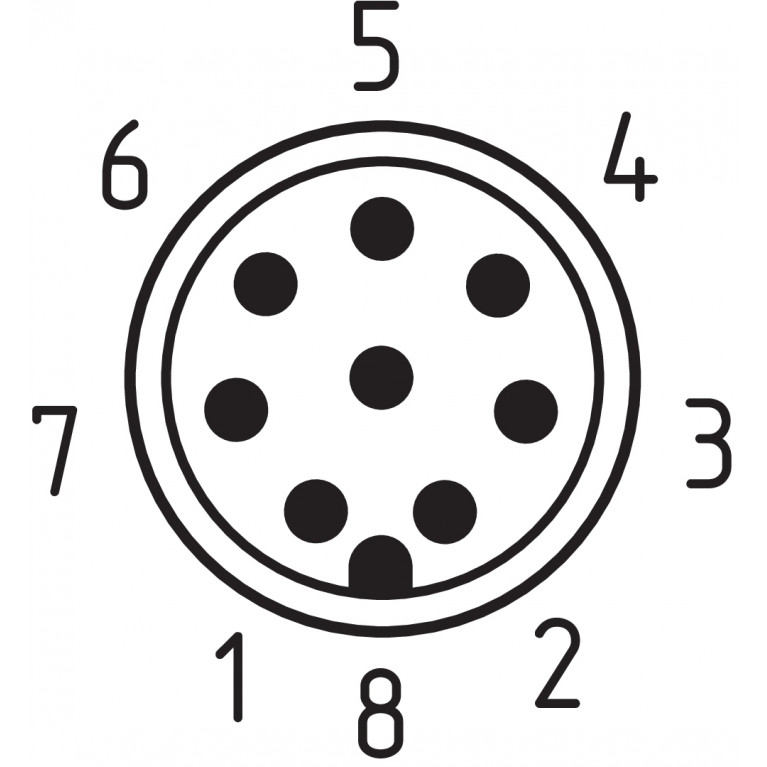

Назначение выводов

ПИН-код 1

A1 Supply voltage UB

ПИН-код 2

H2 GND

ПИН-код 3

A2 GND

ПИН-код 4

H1 Auxiliary voltage Uhe

ПИН-код 5

FE (functional earth connection)

ПИН-код 6

E3 Control input 3

ПИН-код 7

Y2 Safety output 2

ПИН-код 8

E2 Control input 2

Связь

Connector 2

Общие данные

Время реакции, максимальное

100 ms

Кодирование

Universal coding

Материал корпуса

Light alloy die-casting

Принцип работы

Magnetic fieldRFID

Стандарты

EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508

Уровень кодирования согласно EN ISO 14119

Low

Общие данные - Особенности

Блокировка соленоида контролируется

Yes

Интегральная диагностика системы, статус

Yes

Количество диагностических сигналов

Количество контактов безопасности

Крепежные отверстия для сборки троса Боудена

Yes

Обнаружение короткого замыкания

Yes

Обнаружение перекрестного замыкания

Yes

Функции безопасности

Yes

Электронный ручной выпуск

Yes

Объем поставки

Комплект поставки монтажного материала

2 x M6 (10.9)

Объем поставки

The actuator and the Bowden cable are not included in delivery.Note: Versions AZM400Z-...-BOW may only be used in connection with Bowden cable release ACC-AZM400-BOW-.M-.M, which is available as an accessory. Use without the Bowden cable release fitted is not permissible.

Разрешения - Стандарты

Сертификаты

TÜVcULusFCCIC

Условия окружающей среды

Класс защиты

III

Сопротивление шоку

30 g / 11 ms

Степень защиты

IP67IP66

Температура окружающей среды

-20 ... +55 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 … 150 Hz, amplitude 0.35 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

1,500 ms

Категория применения DC-12

24 VDC / 0.05 A

Минимальное среднее время цикла (при непрерывной работе)

20 s

Номинальное рабочее напряжение

24 VDC

Потребление тока

100 mA

Потребление тока при 24В, максимум

15 mA

Потребление тока при 24В, минимум

10 mA

Потребление тока, максимальное

600 mA

Рабочее напряжение

24 VDC -15 % / +10 % (stabilised PELV power supply)

Рабочий ток

50 mA

Ток питания холостого хода I0, типовой

100 mA

Требуемый номинальный ток короткого замыкания

100 A

Цикл открытия/закрытия (двигатель), минимум

Частота переключения, ок.

0.3 Hz

Электрические данные - Входы управления Функция защитной блокиро

Допустимое время несоответствия (входное), не более

10 s

Классификация ZVEI CB24I, Источник

C1C2C3

Классификация ZVEI CB24I, Мойка

Пороги переключения управляющих входов

−3 V … 5 V (Low)15 V … 30 V (High)

Электрические данные — диагностические выходы

Напряжение, категория применения DC-12

24 VDC

Напряжение, категория применения DC-13

24 VDC

Падение напряжения Uд, не более

2 V

Примечание

The diagnostic output are not safety relevant outputs!

Ток, категория применения DC-12

0.05 A

Ток, категория применения DC-13

0.05 A

Электрические данные — цифровые входы безопасности

Классификация ZVEI CB24I, Мойка

Электрические данные — цифровые выходы безопасности

Классификация ZVEI CB24I, Источник

Классификация ZVEI CB24I, Мойка

C1C2

Конструкция элементов управления

short-circuit proof, p-type

Напряжение, категория применения DC-12

24 VDC

Напряжение, категория применения DC-13

24 VDC

Номинальный рабочий ток (выходы безопасности)

250 mA

Падение напряжения Uд, не более

2 V

Ток утечки Ir, не более

1.5 mA

Ток, категория применения DC-12

0.25 A

Ток, категория применения DC-13

0.25 A
