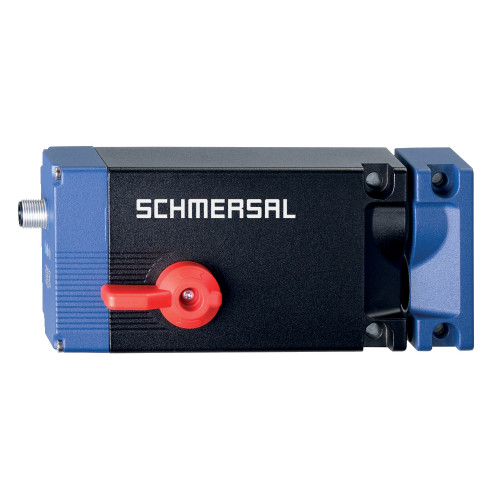

Электромагнитный блокиратор AZM400Z-ST-I2-1P2P-T-DU

Код: 103046989
В наличии
Рекомендация (привод)
AZM400-B1
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Повторное индивидуальное кодирование с помощью технологии RFID
  • Уровень кодирования «Высокий» согласно ISO 14119.
  • Разъем M12, 8-полюсный
  • Блокировка ограждения контролируется
  • 1 Диагностический выход
  • Запасный выход
Характеристики
Аксессуар
Рекомендация (привод)
AZM400-B1
Данные для заказа
EAN (европейский артикул)
4030661616032
Артикул (номер заказа)
103046989
Описание типа продукта
AZM400Z-ST-I2-1P2P-T-DU
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности - Функция блокировки
Время миссии
20 Year(s)
Значение PFD
9.00 x 10⁻⁵
Значение ПФХ
1.00 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности - Функция блокировки защитного кожуха
Время миссии
20 Year(s)
Значение PFD
1.60 x 10⁻⁴
Значение ПФХ
1.80 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Боковая сила при возврате засова, максимальная (при запертой две
300 N
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винта
8 Nm
Примечание (Боковая сила при возврате затвора)
Does not apply to emergency exit, Bowden cable and manual release
Примечание (Механическая долговечность)
Which have a lateral force Ftrans =100 N: 100.000 operations
Принцип блокировки
bistable
Удерживающая сила Fmax, не более
13,000 N
Удерживающая сила ФЖ по EN ISO 14119
10,000 N
Устройства минимального расстояния
30 mm

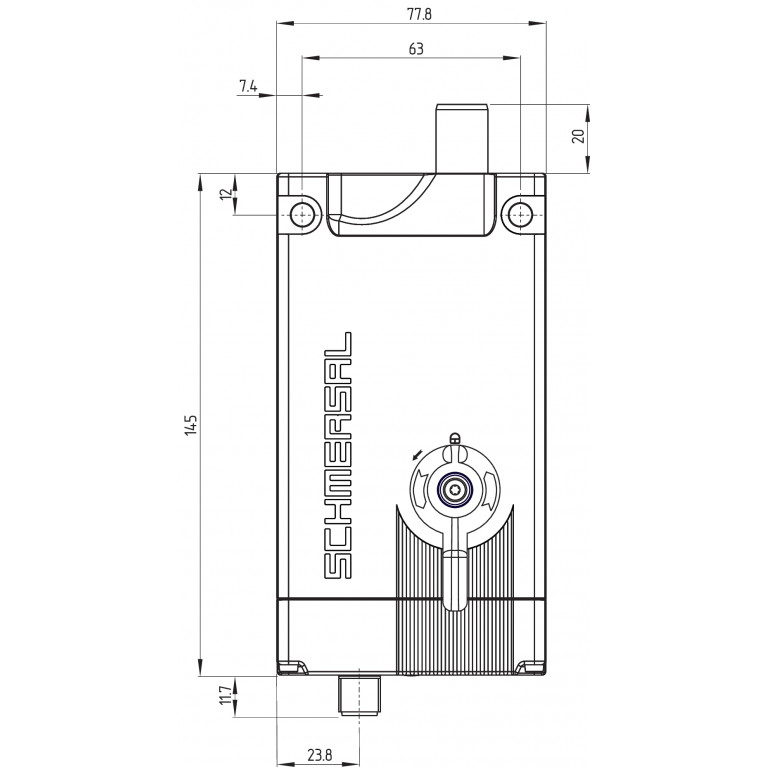

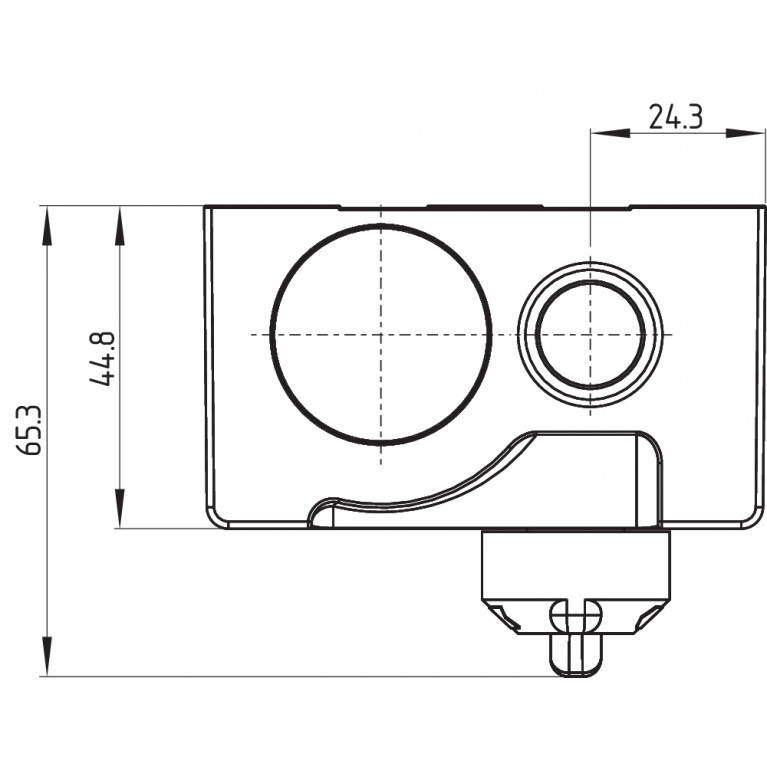

Механические данные – Размеры
Высота датчика
166.7 mm
Длина датчика
65.3 mm
Ширина датчика
77.8 mm
Механические данные – техника подключения
Прекращение действия
Connector M12, 8-pole
Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X2 Safety input 2
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output
ПИН-код 6
E3 Control input 3
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
E2 Control input 2
Общие данные
Вес брутто
846 g
Время реакции, максимальное
100 ms
Кодирование
Individual coding, multiple teaching
Материал корпуса
Light alloy die-casting
Принцип работы
Magnetic fieldRFID
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Запасный выход
Yes
Интегральная диагностика системы, статус
Yes
Количество диагностических сигналов
1
Количество контактов безопасности
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Функции безопасности
Yes
Объем поставки
Комплект поставки монтажного материала
2 x M6 (10.9)
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCIC
Условия окружающей среды
Класс защиты
III
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67IP66
Температура окружающей среды
-20 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
1,500 ms
Категория применения DC-12
24 VDC / 0.05 A
Минимальное среднее время цикла (при непрерывной работе)
20 s
Номинальное рабочее напряжение
24 VDC
Потребление тока
100 mA
Потребление тока при 24В, максимум
15 mA
Потребление тока при 24В, минимум
10 mA
Потребление тока, максимальное
600 mA
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток
50 mA
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Цикл открытия/закрытия (двигатель), минимум
3
Частота переключения, ок.
0.3 Hz
Электрические данные - Входы управления Функция защитной блокиро
Допустимое время несоответствия (входное), не более
10 s
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C0
Пороги переключения управляющих входов
−3 V … 5 V (Low)15 V … 30 V (High)
Электрические данные — диагностические выходы
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
2 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые входы безопасности
Классификация ZVEI CB24I, Мойка
C1
Электрические данные — цифровые выходы безопасности
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Падение напряжения Uд, не более
2 V
Ток утечки Ir, не более
1.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
