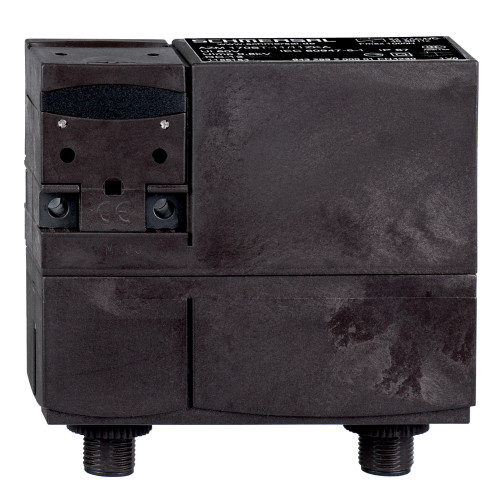

AZM 170ST-11/11ZKA 24VAC/DC

Код: 101186184
В наличии
EAN (европейский артикул)
4030661562315
Артикул (номер заказа)
101186184
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 170ST-11/11ZKA 24VAC/DC
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • разъем, можно вращать
  • Корпус из термопластика
  • Двойная изоляция
  • Компактная конструкция
  • Блокировка с защитой от неправильного запирания.
  • Долгая жизнь
  • Высокая удерживающая сила
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661562315
Артикул (номер заказа)
101186184
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM 170ST-11/11ZKA 24VAC/DC
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Классификация безопасности
B10D Нормально закрытый контакт (НЗ)
2,000,000 Operations
B10D Нормально открытый контакт (НО)
1,000,000 Operations
Время миссии
20 Year(s)
Категория
1
Примечание
at 10% Ie and ohmic load
Стандарты
EN ISO 13849-1
Уровень производительности, до
c
Классификация безопасности - Выходы безопасности
Примечание (B10D Нормально открытый контакт (НО))
at 10% Ie and ohmic load
Классификация безопасности – исключение сбоев
Время миссии
20 Year(s)
Категория
3
Пожалуйста, обрати внимание
Can be used when fault exclusion for dangerous damage to the 1-channel mechanism is permissible and sufficient protection against manipulation is guaranteed.
Примечание
for 2-channel use and with suitable logic unit.
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Монтаж
Screws
Позитивное путешествие
11 mm
Положительное усилие разрыва на размыкающий контакт, минимум
8.5 N
Положительное усилие разрыва, минимум
8.5 N
Примечание
Torx T10
Сила фиксации
5 N
Скорость срабатывания, максимальная
2 m/s
Тип крепежных винтов
2x M5
Удерживающая сила Fmax, не более
1,300 N
Удерживающая сила ФЖ по EN ISO 14119
1,000 N

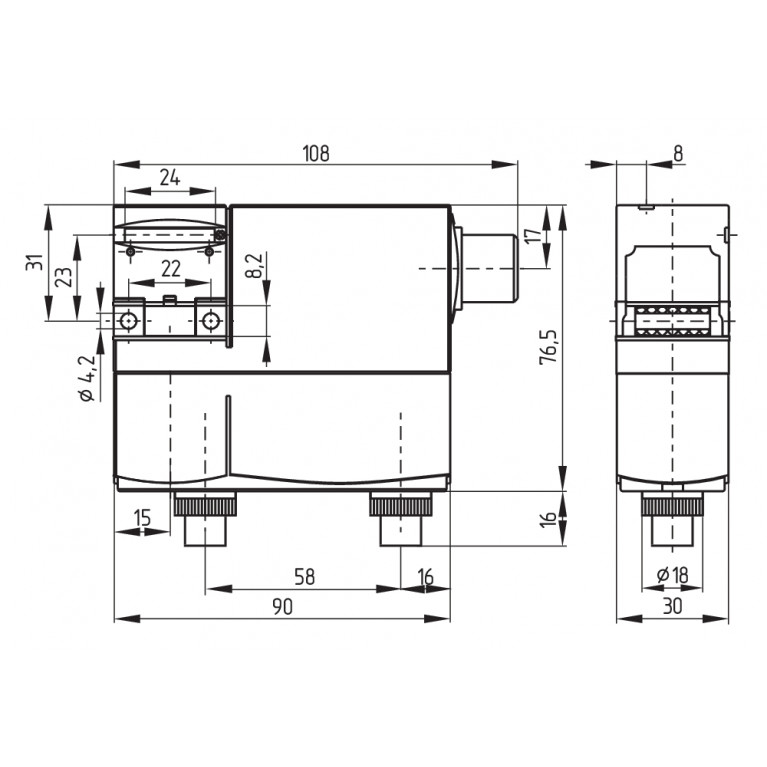

Механические данные – Размеры
Высота датчика
92.5 mm
Длина датчика
30 mm
Ширина датчика
90 mm
Механические данные – техника подключения
Прекращение действия

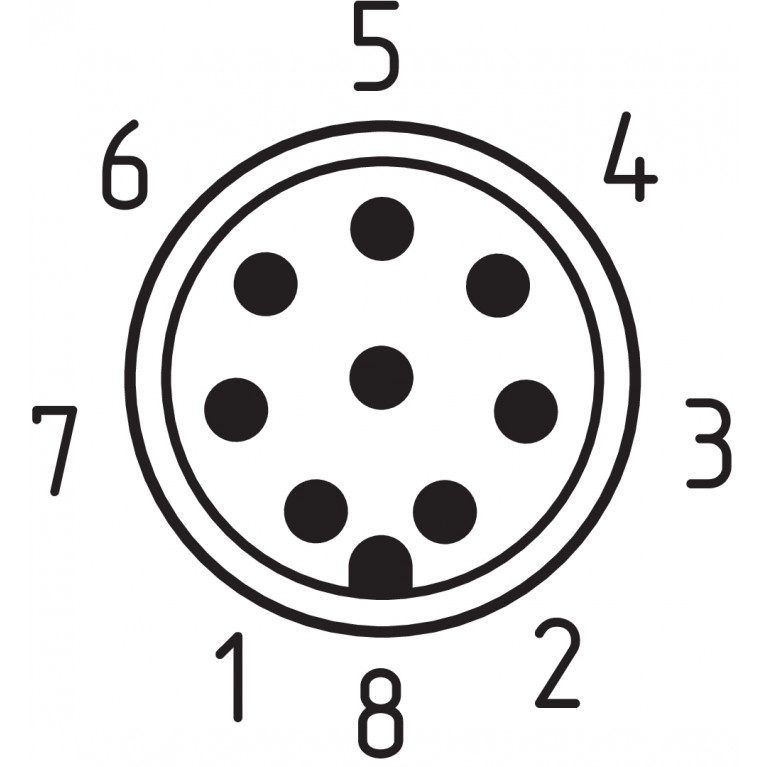

Connector plug M12, 4-pole, (A-coding)Connector plug M12, 8-pole, (A-coding)
Общие данные
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-1
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Количество вспомогательных контактов
2
Количество контактов безопасности
2
Количество направлений действия
2
Мощность для блокировки
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
II
Степень защиты
IP67
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
60 V
Степень загрязнения
3
Электрические данные
Материал контактов, электрический
Silver
Номинальное управляющее напряжение
24 VAC/DC

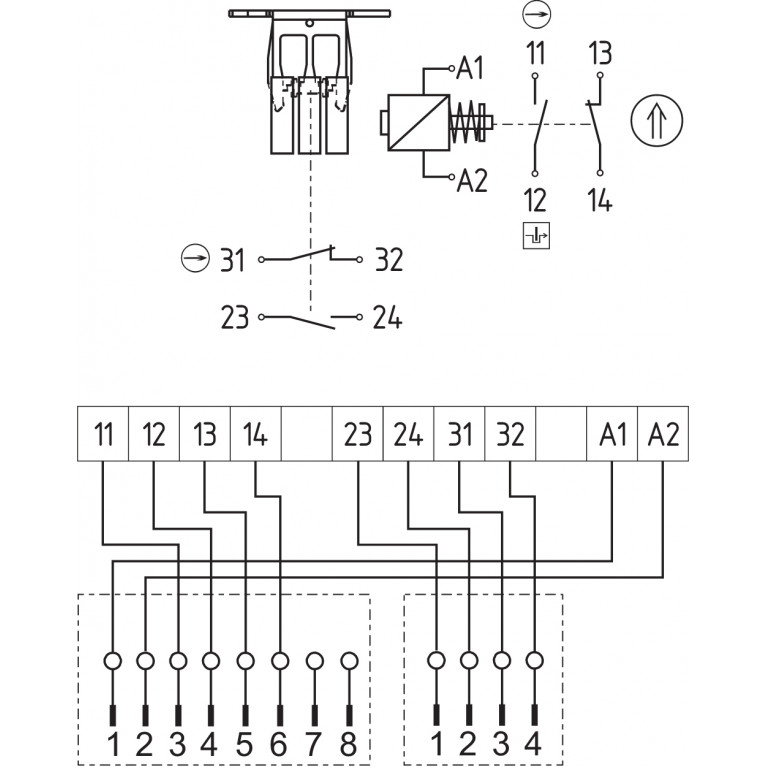

Переключающий элемент
NO contact, NC contact
Потребляемая электрическая мощность, не более
12 W
Примечание (Переключающий элемент)
Change-over contact with double break, type Zb or 2 NC contacts, with galvanically separated contact bridges
Принцип переключения
slow action, positive break NC contact
Тепловой испытательный ток
2 A
Требуемый номинальный ток короткого замыкания
1,000 A
Частота переключения
1,000 /h
Электрические данные – Вспомогательные контакты
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2 A
Электрические данные – защитные контакты
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
4 A
Ток, категория применения DC-13
2 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
50 ms
