Аксессуар

                                            Рекомендация (привод)
                                            AZM400-B1

                                                                                                        Данные для заказа

                                            EAN (европейский артикул)
                                            4030661568447


                                            Артикул (номер заказа)
                                            103046589


                                            Описание типа продукта

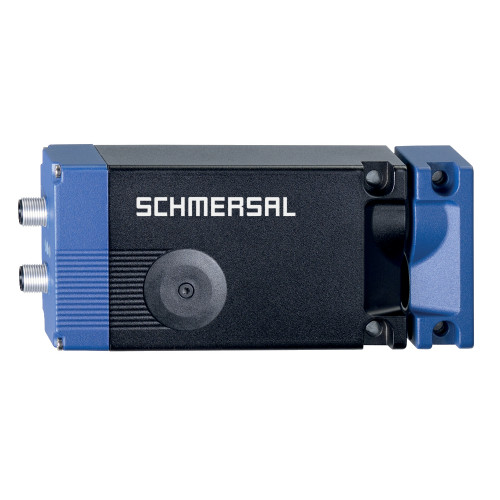

                                            AZM400Z-ST2-I2-2P2P-E-DU


                                            Примечание (Пропускная способность)
                                            Not available!

                                                                                                        Индикация состояния

                                            Примечание (Светодиодный индикатор условий переключения)
                                            Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green

                                                                                                        Классификация безопасности

                                            Стандарты
                                            EN ISO 13849-1EN IEC 61508

                                                                                                        Классификация безопасности - Функция блокировки



                                            Значение ПФХ
                                            1.00 x 10⁻⁹ /h



                                            Уровень полноты безопасности (SIL), подходит для применения в
                                            3


                                            Уровень производительности, до
                                            e

                                                                                                        Классификация безопасности - Функция блокировки защитного кожуха



                                            Значение ПФХ
                                            1.80 x 10⁻⁹ /h



                                            Уровень полноты безопасности (SIL), подходит для применения в
                                            3


                                            Уровень производительности, до
                                            e

                                                                                                        Механические данные

                                            Боковая сила при возврате засова, максимальная (при запертой две
                                            300 N


                                            Механическая долговечность, минимум
                                            1,000,000 Operations


                                            Момент затяжки винта
                                            8 Nm


                                            Примечание (Боковая сила при возврате затвора)
                                            Does not apply to emergency exit, Bowden cable and manual release


                                            Примечание (Механическая долговечность)
                                            Which have a lateral force Ftrans =100 N: 100.000 operations


                                            Принцип блокировки
                                            bistable


                                            Удерживающая сила Fmax, не более
                                            13,000 N


                                            Удерживающая сила ФЖ по EN ISO 14119
                                            10,000 N


                                            Устройства минимального расстояния
                                            30 mm

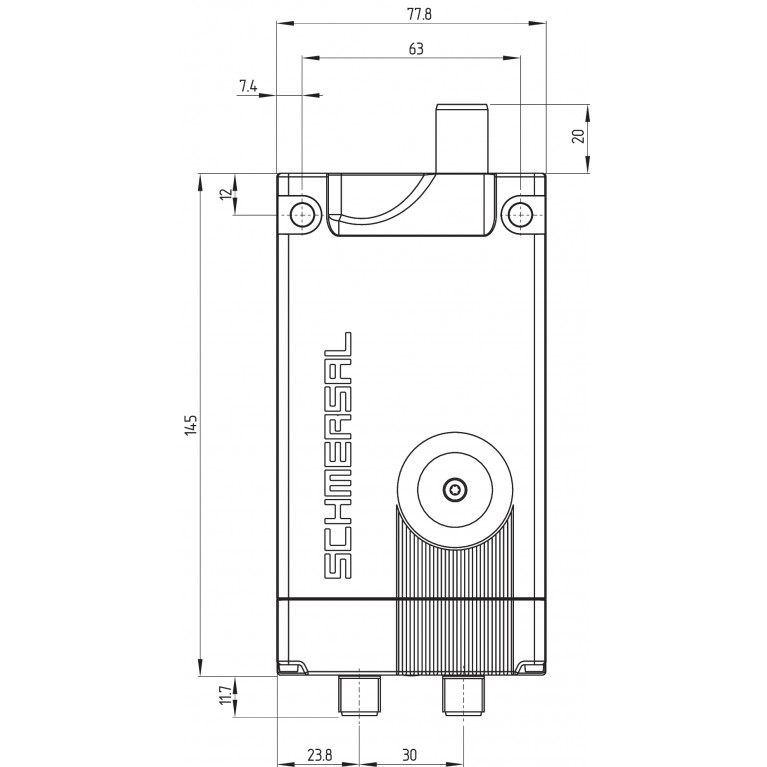

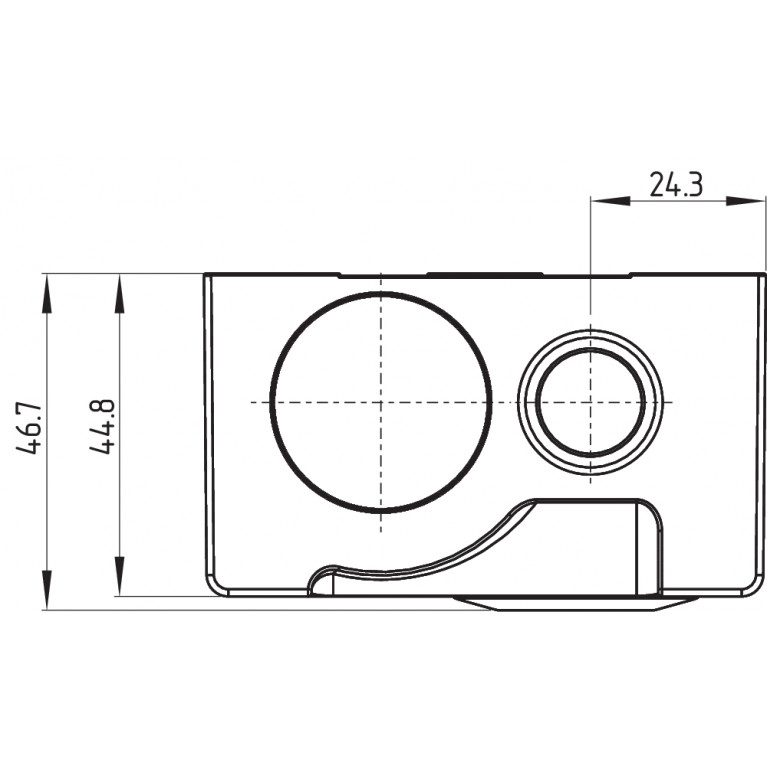

                                                                                                        Механические данные – Размеры



                                                                                                        Механические данные – техника подключения

                                            Прекращение действия
                                            2 connector M12, 8 and 5 pin., both A-coded

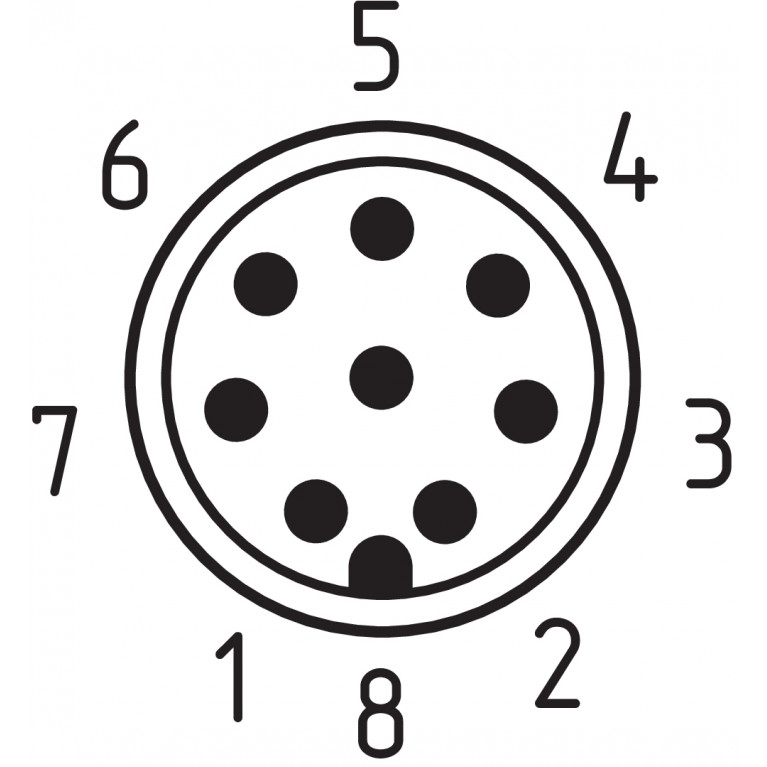

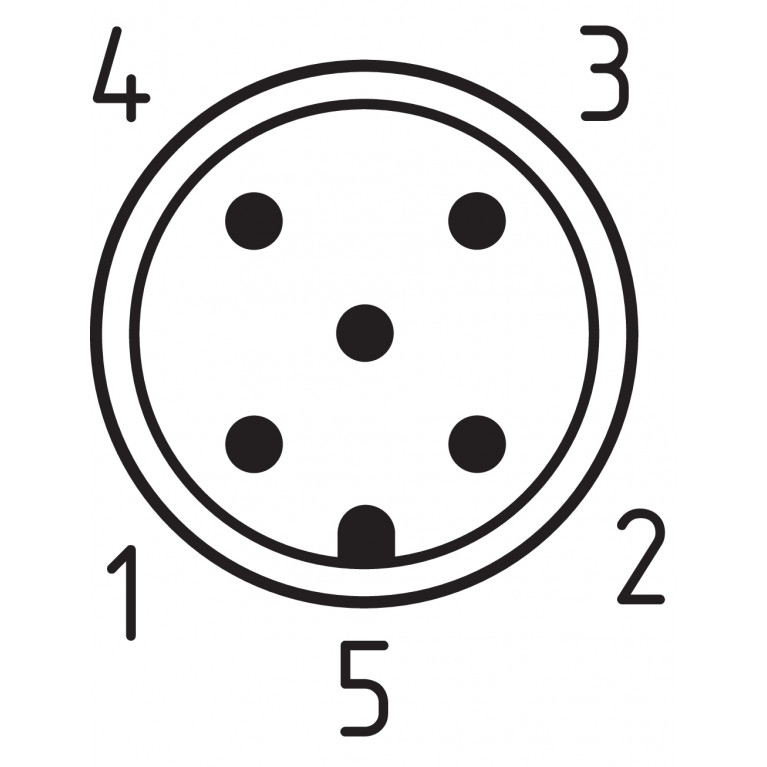

                                                                                                        Назначение выводов

                                            ПИН-код 1
                                            A1 Supply voltage UB




                                            ПИН-код 4
                                            H1 Auxiliary voltage Uhe


                                            ПИН-код 5
                                            FE (functional earth connection)


                                            ПИН-код 6
                                            E3 Control input 3


                                            ПИН-код 7
                                            Y2 Safety output 2


                                            ПИН-код 8
                                            E2 Control input 2


                                                                                                        Общие данные


                                            Время реакции, максимальное
                                            100 ms


                                            Кодирование
                                            Individual coding, multiple teaching


                                            Материал корпуса
                                            Light alloy die-casting


                                            Принцип работы
                                            Magnetic fieldRFID


                                            Стандарты
                                            EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508


                                            Уровень кодирования согласно EN ISO 14119
                                            High

                                                                                                        Общие данные - Особенности

                                            Блокировка соленоида контролируется
                                            Yes


                                            Интегральная диагностика системы, статус
                                            Yes


                                            Количество диагностических сигналов
                                            2


                                            Количество контактов безопасности
                                            2


                                            Обнаружение короткого замыкания
                                            Yes


                                            Обнаружение перекрестного замыкания
                                            Yes




                                            Электронный ручной выпуск
                                            Yes

                                                                                                        Объем поставки

                                            Комплект поставки монтажного материала
                                            2 x M6 (10.9)


                                            Объем поставки
                                            Actuator must be ordered separately.

                                                                                                        Разрешения - Стандарты

                                            Сертификаты
                                            TÜVcULusFCCIC

                                                                                                        Условия окружающей среды


                                            Сопротивление шоку
                                            30 g / 11 ms



                                            Температура окружающей среды
                                            -20 ... +55 °C


                                            Температура хранения и транспортировки, минимальная
                                            -40 °C


                                            Температура хранения и транспортировки, не более
                                            +85 °C


                                            Устойчивость к вибрациям
                                            10 … 150 Hz, amplitude 0.35 mm

                                                                                                        Условия окружающей среды – значения изоляции

                                            Категория перенапряжения
                                            III


                                            Номинальное импульсное выдерживаемое напряжение Uimp
                                            0.8 kV


                                            Номинальное напряжение изоляции Ui
                                            32 VDC


                                                                                                        Электрические данные

                                            Время до готовности, максимальное
                                            1,500 ms


                                            Категория применения DC-12
                                            24 VDC / 0.05 A


                                            Минимальное среднее время цикла (при непрерывной работе)
                                            20 s


                                            Номинальное рабочее напряжение
                                            24 VDC



                                            Потребление тока при 24В, максимум
                                            15 mA


                                            Потребление тока при 24В, минимум
                                            10 mA


                                            Потребление тока, максимальное
                                            600 mA


                                            Рабочее напряжение
                                            24 VDC -15 % / +10 % (stabilised PELV power supply)



                                            Ток питания холостого хода I0, типовой
                                            100 mA


                                            Требуемый номинальный ток короткого замыкания
                                            100 A


                                            Цикл открытия/закрытия (двигатель), минимум
                                            3


                                            Частота переключения, ок.
                                            0.3 Hz

                                                                                                        Электрические данные - Входы управления Функция защитной блокиро

                                            Допустимое время несоответствия (входное), не более
                                            10 s


                                            Классификация ZVEI CB24I, Источник
                                            C1C2C3


                                            Классификация ZVEI CB24I, Мойка
                                            C0


                                            Пороги переключения управляющих входов
                                            −3 V … 5 V (Low)15 V … 30 V (High)

                                                                                                        Электрические данные — диагностические выходы

                                            Напряжение, категория применения DC-12
                                            24 VDC


                                            Напряжение, категория применения DC-13
                                            24 VDC


                                            Падение напряжения Uд, не более
                                            2 V


                                            Примечание
                                            The diagnostic output are not safety relevant outputs!


                                            Ток, категория применения DC-12
                                            0.05 A


                                            Ток, категория применения DC-13
                                            0.05 A

                                                                                                        Электрические данные — цифровые входы безопасности

                                            Классификация ZVEI CB24I, Мойка
                                            C1

                                                                                                        Электрические данные — цифровые выходы безопасности

                                            Классификация ZVEI CB24I, Источник
                                            C2


                                            Классификация ZVEI CB24I, Мойка
                                            C1C2


                                            Конструкция элементов управления
                                            short-circuit proof, p-type


                                            Напряжение, категория применения DC-12
                                            24 VDC


                                            Напряжение, категория применения DC-13
                                            24 VDC


                                            Номинальный рабочий ток (выходы безопасности)
                                            250 mA


                                            Падение напряжения Uд, не более
                                            2 V


                                            Ток утечки Ir, не более
                                            1.5 mA


                                            Ток, категория применения DC-12
                                            0.25 A


                                            Ток, категория применения DC-13
                                            0.25 A
