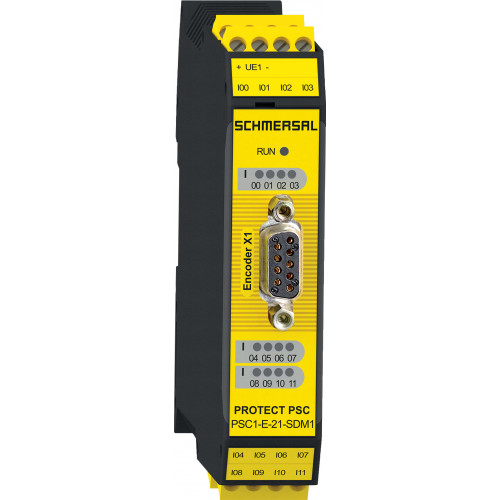

Реле безопасности PSC1-E-21-SDM1

Код: 103008460
В наличии
EAN (европейский артикул)
4030661455211
Артикул (номер заказа)
103008460
Номер eCl@ss, версия 11.0
27-24-22-04
Номер eCl@ss, версия 12.0
27-24-22-04
Номер eCl@ss, версия 9.0
27-24-22-04
Номер ETIM, версия 6.0
EC001419
Номер ETIM, версия 7.0
EC001419
Описание типа продукта
PSC1-E-21-SDM1
Цена: 75 054,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Модуль расширения для серии PSC1-C-100
  • Безопасный контроль привода согласно EN 61800-5-2 (SDM – Safe Drive Monitoring) для 1 оси
  • поддерживает энкодер: TTL, sin/cos, SSI
  • 12 цифровых входов повышенной безопасности
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661455211
Артикул (номер заказа)
103008460
Номер eCl@ss, версия 11.0
27-24-22-04
Номер eCl@ss, версия 12.0
27-24-22-04
Номер eCl@ss, версия 9.0
27-24-22-04
Номер ETIM, версия 6.0
EC001419
Номер ETIM, версия 7.0
EC001419
Описание типа продукта
PSC1-E-21-SDM1
Классификация безопасности
Время миссии
20 Year(s)
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Монтаж
can be clipped into standard rail
Механические данные – Размеры
Высота
100 mm
Глубина
115 mm
Ширина
22.5 mm
Механические данные – техника подключения
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.2 mm²
Сечение провода
24 ... 12 AWG
Сечение провода, максимальное
12 AWG
Сечение провода, минимальное
24 AWG
Терминал (механический)
Removable screw terminals
Общие данные
Вес брутто
277 g
Общие данные - Особенности
Количество цифровых входов повышенной безопасности
12
Объем поставки
Объем поставки
Backplane bus connectorConnector terminals
Разрешения - Стандарты
Сертификаты
TÜVcULus
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, минимум
5 %
Относительная влажность, не более
85 %
Примечание (Относительная влажность)
non-condensing
Степень защиты
IP20
Температура окружающей среды
+0 ... +50 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Степень загрязнения
2
Электрические данные
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +20 %
Электрические данные – контроль шпинделя
Количество осей контроля, макс.
1
Мониторинг привода, тип датчика
SSITTLSINCOSProximity switch
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
DIN EN 61000-6-4
Рейтинг ЭМС
DIN EN 61000-6-7DIN EN 61326-3DIN EN 61000-6-2
Электромагнитная совместимость
DIN EN 62061DIN EN 61800-3
