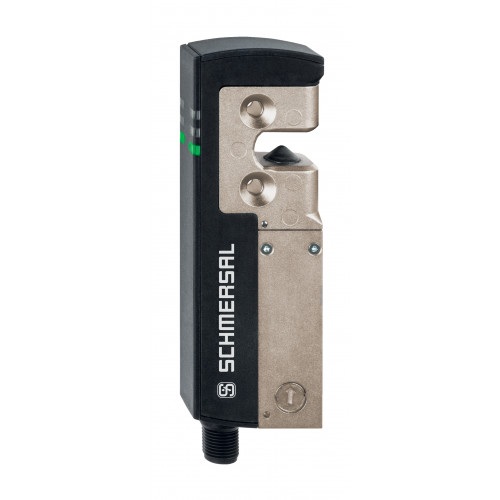

Электромагнитный блокиратор AZM40Z-I2-ST-1P2P-DU
Код: 103044782
В наличии
Рекомендация (привод)
AZM40-B1
Цена: 0,00 с НДС р./шт. руб./шт.
Описание
- Компактный, плоский дизайн
- 119,5 мм х 40 мм х 20 мм
- Высокая удерживающая сила 2000 г.
- Усилие фиксации 40 Н
- RFID-технология для защиты от несанкционированного доступа
- Версия с индивидуальной маркировкой и уровнем кодирования «Высокий» согласно ISO 14119.
- Только одна версия для распашных и раздвижных дверей.
- Привод может плавно приближаться к блокировке под углом 180 градусов.
- Симметричный монтаж, возможность крепления с обеих сторон.
Характеристики
Аксессуар
Рекомендация (привод)
AZM40-B1
Данные для заказа
EAN (европейский артикул)
4030661563695
Артикул (номер заказа)
103044782
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593
Описание типа продукта
AZM40Z-I2-ST-1P2P-DU
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности - Функция блокировки
Время миссии
20 Year(s)
Значение PFD
8.90 x 10⁻⁵
Значение ПФХ
1.10 x 10⁻⁹ /h
Категория
4
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Классификация безопасности - Функция блокировки защитного кожуха
Время миссии
20 Year(s)
Значение PFD
2.40 x 10⁻⁴
Значение ПФХ
3.00 x 10⁻⁹ /h
Категория
2
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, циклы блокировки
1,000,000 Operations
Механический срок службы, циклы привода
200,000 Operations
Момент затяжки крепежных винтов, не менее
4 Nm
Монтаж
mounting holes countersink
Примечание (сила фиксации)
+/- 25%
Принцип блокировки
bistable
Сила фиксации
40 N
Скорость срабатывания, максимальная
0.5 m/s
Тип крепежных винтов
2x M5
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

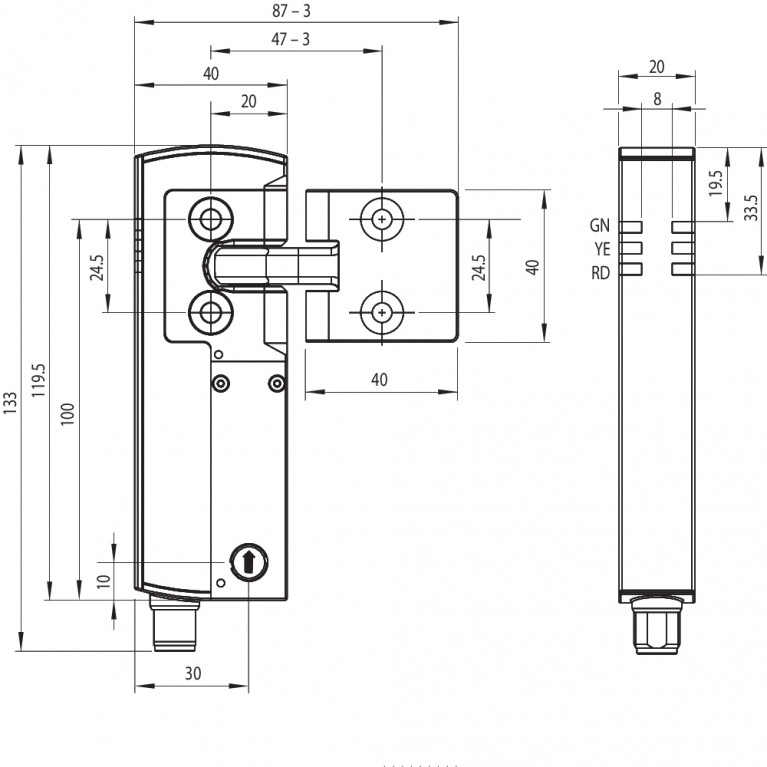

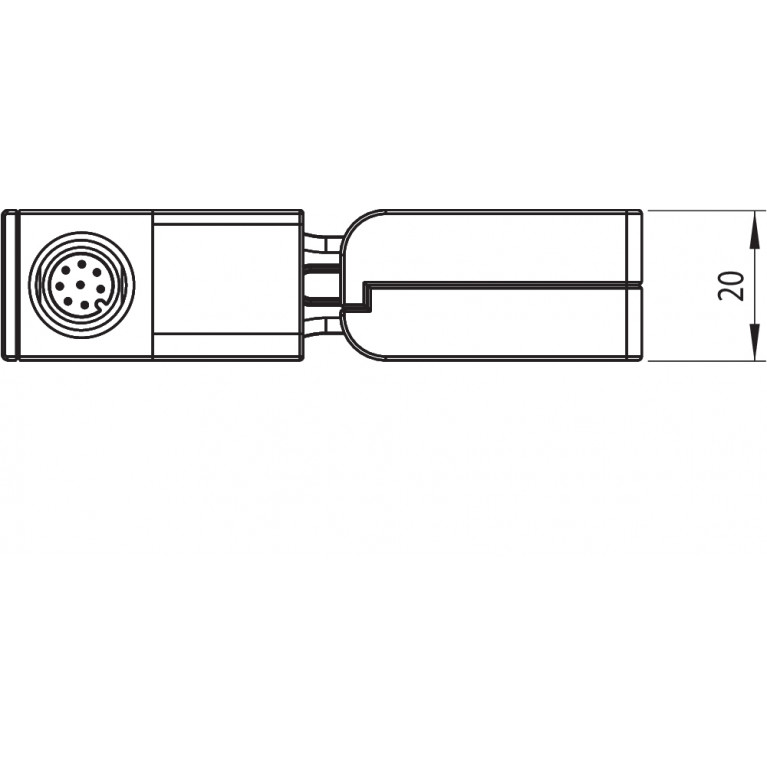

Механические данные – Размеры
Высота датчика
20 mm
Длина датчика
119.5 mm
Ширина датчика
40 mm
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
1 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
8 mm
Механические данные – техника подключения
Длина цепи датчиков, не более
30 m
Прекращение действия
Connector M12, 8-pole, A-coded
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD

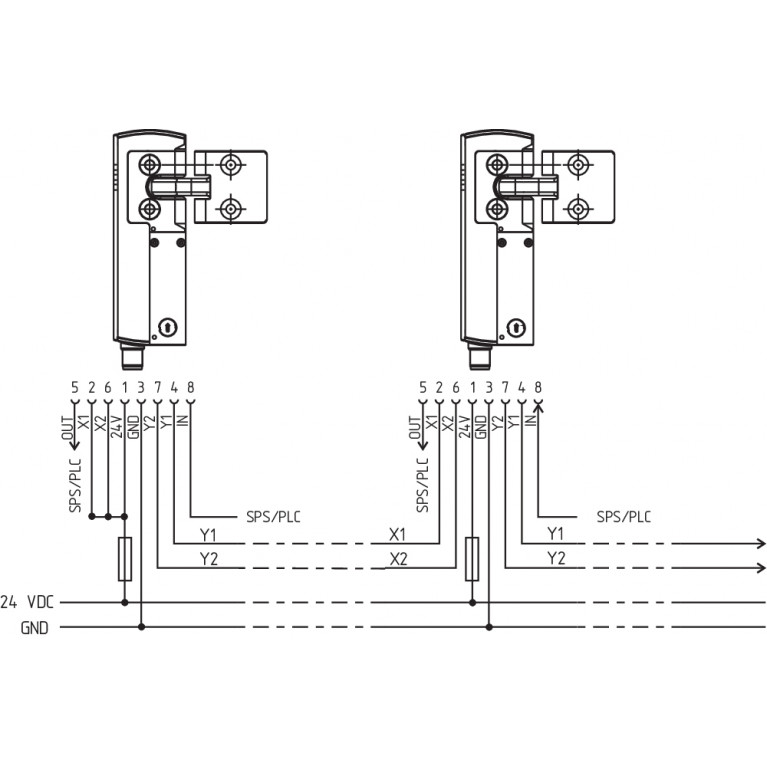

Назначение выводов
ПИН-код 1
A1 Supply voltage UB
ПИН-код 2
X1 Safety input 1
ПИН-код 3
A2 GND
ПИН-код 4
Y1 Safety output 1
ПИН-код 5
OUT Diagnostic output
ПИН-код 6
X2 Safety input 2
ПИН-код 7
Y2 Safety output 2
ПИН-код 8
IN Solenoid control
Общие данные
Вес брутто
304 g
Время реакции, максимальное
100 ms
Время реакции, отключение выходов безопасности через входы безоп
1.5 ms
Выход передатчика RFID, максимум
-6 dB/m
Диапазон частот RFID
125 kHz
Кодирование
Individual coding, multiple teaching
Материал корпуса
Light alloy die cast and plastic (glass-fibre reinforced thermoplastic, self-extinguishing)
Принцип работы
RFID
Продолжительность риска, максимальная
200 ms
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Блокировка соленоида контролируется
Yes
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Ручной выпуск
Yes
фиксация
Yes
Функции безопасности
Yes
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCICANATEL
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Класс защиты
III
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Степень защиты
IP67IP66
Температура окружающей среды
+0 ... +55 °C
Температура хранения и транспортировки, минимальная
-40 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Степень загрязнения
3
Электрические данные
Время до готовности, максимальное
4,000 ms
Категория применения DC-12
24 VDC / 0.05 A
Номинал предохранителя внешнего провода и устройства
2 A gG
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Рабочий ток
1,200 mA
Ток питания холостого хода I0, типовой
100 mA
Ток потребления магнита в момент переключения, пиковый
600 mA / 100 ms
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
0.25 Hz
Электрические данные — диагностические выходы
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Обозначение, Диагностические выходы
OUT
Падение напряжения Uд, не более
2 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — магнитное управление
Время включения магнита
100 %
Длительность тестового импульса, не более
5 ms
Интервал тестовых импульсов, минимум
40 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C0
Обозначение, Магнитный контроль
IN
Пороги переключения
-3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24В, максимум
15 mA
Потребление тока при 24В, минимум
10 mA
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
0.5 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
2 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
