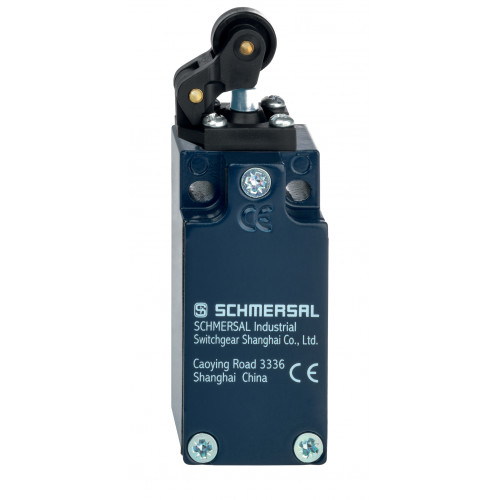

Позиционный выключатель EX-T1R 235-20Z-3D

Код: 101197029
В наличии
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Металлический корпус
  • Широкий выбор альтернативных приводов
  • Хорошая устойчивость к маслу и нефтяному спирту.

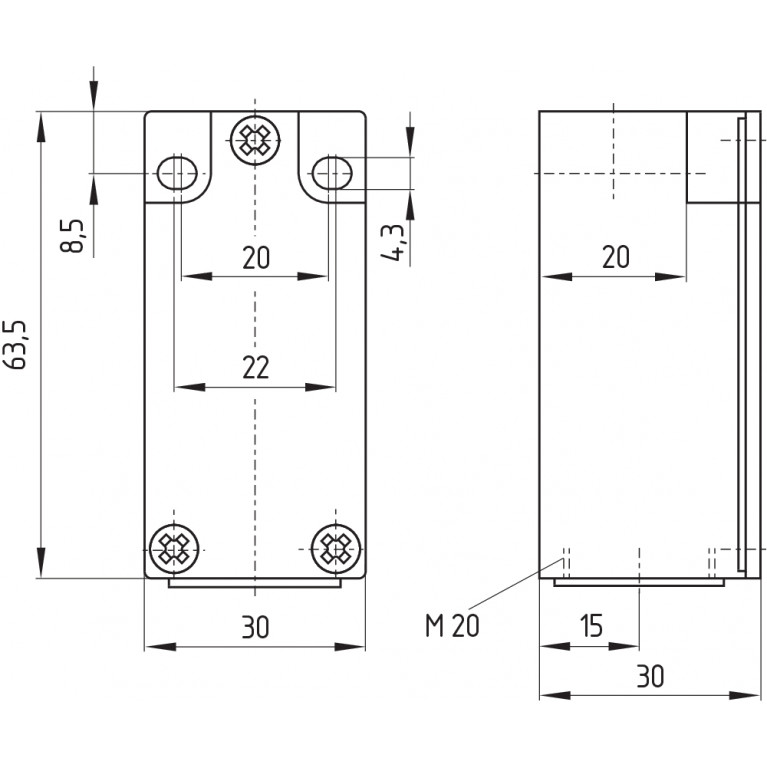

  • 30 мм х 63,5 мм х 30 мм
  • Головки привода можно перемещать на 4 x 90°.
  • Детали монтажа согласно EN 50047
  • 1 кабельный ввод M 20 x 1,5
Характеристики
Взрывозащита
Взрывозащита: нормативы
EN IEC 60079-0EN IEC 60079-15EN 60079-31
Взрывозащитные зоны
222
Декларация производителя
ATEX Zone 2 and 22
Категория взрывозащиты
3G3D
Обозначение взрывозащиты
D II 3G Ex nC IIC T5 Gc XD II 3D Ex tc IIIC T90°C Dc X
Данные для заказа
EAN (европейский артикул)
4030661365152
Артикул (номер заказа)
101197029
Номер eCl@ss, версия 11.0
27-27-06-01
Номер eCl@ss, версия 12.0
27-27-06-01
Номер eCl@ss, версия 9.0
27-27-06-01
Номер ETIM, версия 6.0
EC000030
Номер ETIM, версия 7.0
EC000030
Описание типа продукта
EX-T1R 235-20Z-3D
Примечание (Пропускная способность)
Not available!
Классификация безопасности
Время миссии
20 Year(s)
Стандарты
EN ISO 13849-1
Механические данные

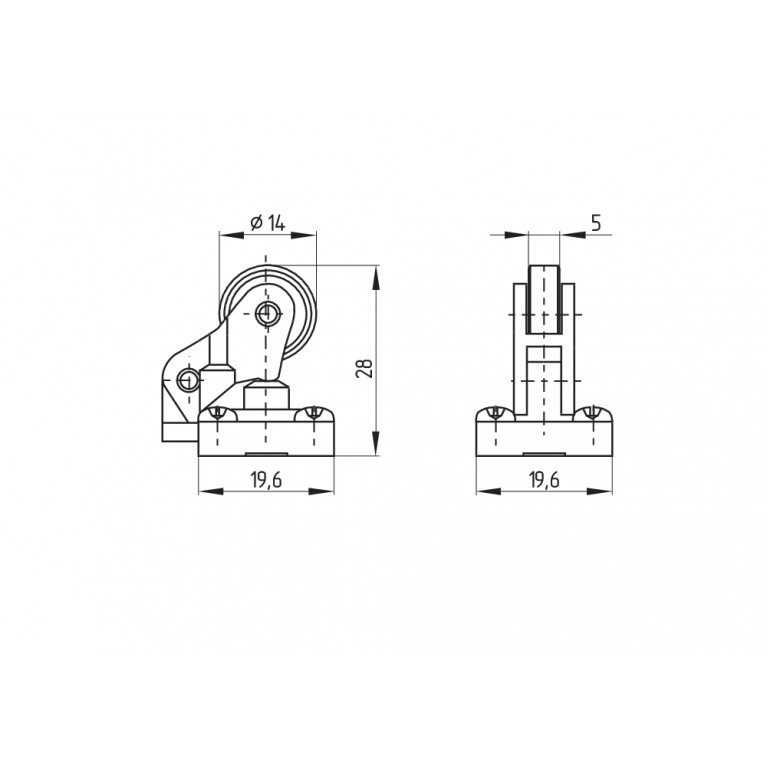

Исполнительный элемент
Offset roller lever
Механическая долговечность, минимум
20,000,000 Operations
Положительное усилие разрыва, минимум
19 N
Примечание (время переключения)
Switchover time in accordance with actuating speed
Примечание (скорость срабатывания)
Actuating speed with actuating angle 30° to switch axis
Примечание. Продолжительность отскока
Bounce duration in accordance with actuating speed
Скорость срабатывания, максимальная
1 m/s
Скорость срабатывания, минимальная
160 mm/min
Усилие срабатывания, минимум
9 N
Механические данные – Размеры
Высота датчика
91.5 mm
Длина датчика
30 mm
Ширина датчика
30 mm
Механические данные – техника подключения
Прекращение действия
Screw terminals M20 x 1.5
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Сечение кабеля кабельных вводов, максимальное
12 mm
Сечение кабеля кабельных вводов, не менее
7 mm
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.75 mm²
Сечение провода
13 AWG
Общие данные
Вес брутто
210 g
Материал корпуса
Metal, zinc die-cast
Материал покрытия корпуса
painted
Стандарты
BG-GS-ET-15EN IEC 60947-5-1
Тип корпуса
Norm construction design
Общие данные - Особенности
Количество вспомогательных контактов
2
Функции безопасности
Yes
Объем поставки
Объем поставки

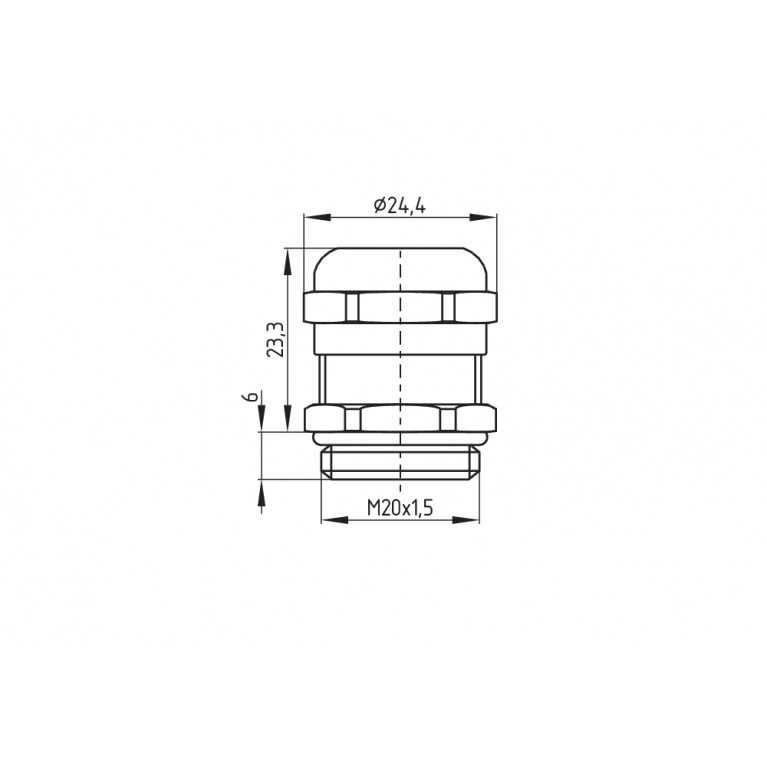

Ex-certified screwed cable gland
Примечание
Примечание (Общее)
Switch with 2 NO contacts are not for security tasks
Условия окружающей среды
Степень защиты
IP67
Температура окружающей среды
-20 ... +60 °C
Условия окружающей среды – значения изоляции
Номинальное импульсное выдерживаемое напряжение Uimp
6 kV
Номинальное напряжение изоляции Ui
500 V
Электрические данные
Категория применения AC-15
4 A
Категория применения DC-13
1 A
Материал контактов, электрический
Silver

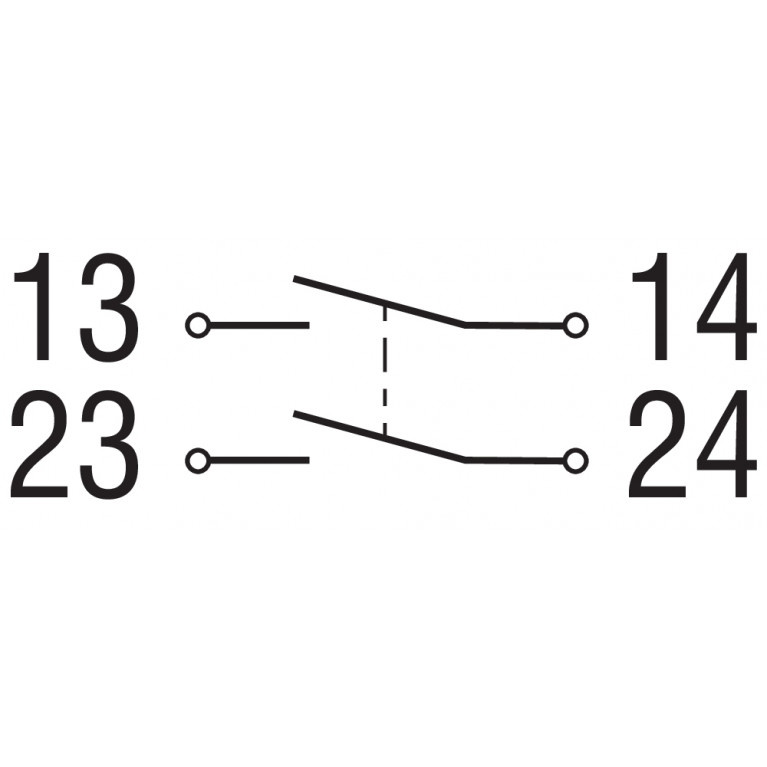

Переключающий элемент
Normally open contact (NO)
Принцип переключения
Slow action
Тепловой испытательный ток
10 A
Частота переключения
5,000 /h
