Данные для заказа
EAN (европейский артикул)
4030661297057
Артикул (номер заказа)
101170047
Номер eCl@ss, версия 11.0
27-37-18-19
Номер eCl@ss, версия 12.0
27-37-18-19
Номер eCl@ss, версия 9.0
27-37-18-19
Номер ETIM, версия 6.0
EC001449
Номер ETIM, версия 7.0
EC001449

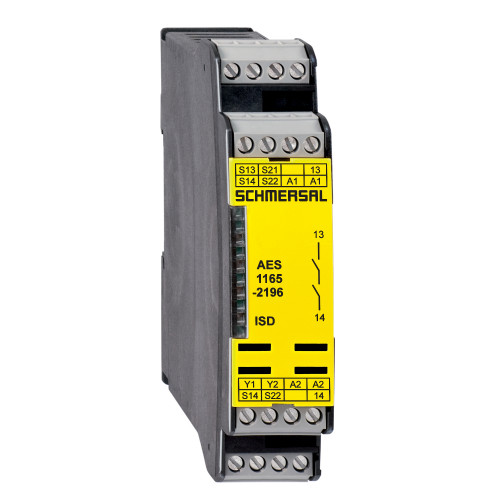

Описание типа продукта
AES 1165-2196
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
Safety sensorGuard system
Интегральная системная диагностика (ИСД)
Неисправности
Failure of the safety relay to pull-in or drop-outFailure of door contacts to open or closeCross-wire or short-circuit monitoring of the switch connectionsInterruption of the switch connectionsFault on the input circuits or the relay control circuits of the safety monitoring module
Примечание (ISD-Неисправности)
The following faults are registered by the safety monitoring modules and indicated by ISD.
Классификация безопасности
Стандарты
EN ISO 13849-1EN IEC 61508
Классификация безопасности — релейные выходы
Значение ПФХ
1.00 x 10⁻⁷ /h
Уведомление
for max. 50,000 switching cycles/year and max. 80% contact load
Уровень полноты безопасности (SIL), подходит для применения в
2
Уровень производительности, до
d
Механические данные
Механическая долговечность, минимум
20,000,000 Operations
Монтаж
Snaps onto standard DIN rail to EN 60715

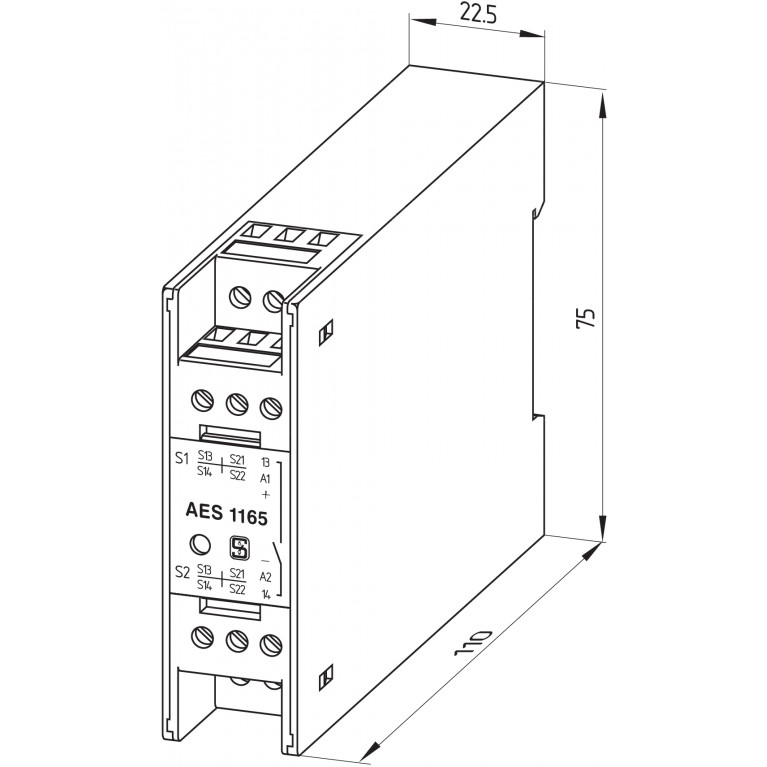

Механические данные – Размеры
Механические данные – техника подключения
Момент затяжки зажимов
0.6 Nm
Обозначения клемм
IEC/EN 60947-1
Прекращение действия
rigid or flexibleScrew terminals M20 x 1.5
Сечение кабеля, максимальное
2.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Общие данные
Климатический стресс
BG-GS-ET-14IEC 60947-5-3
Материал корпуса
Glass-fibre reinforced thermoplastic, ventilated
Стандарты
BG-GS-ET-14BG-GS-ET-20EN IEC 62061EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 60947-5-5EN IEC 60204-1EN IEC 60947-1
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество входов для НЕТ
1
Количество входов для НЗ
2
Количество контактов безопасности
1
Количество сигнальных выходов
2
Обнаружение заземления
Yes
Обнаружение обрыва провода
Yes
Обнаружение перекрестного замыкания
Yes
Сброс после отключения напряжения питания
Yes
Функция автоматического сброса
Yes

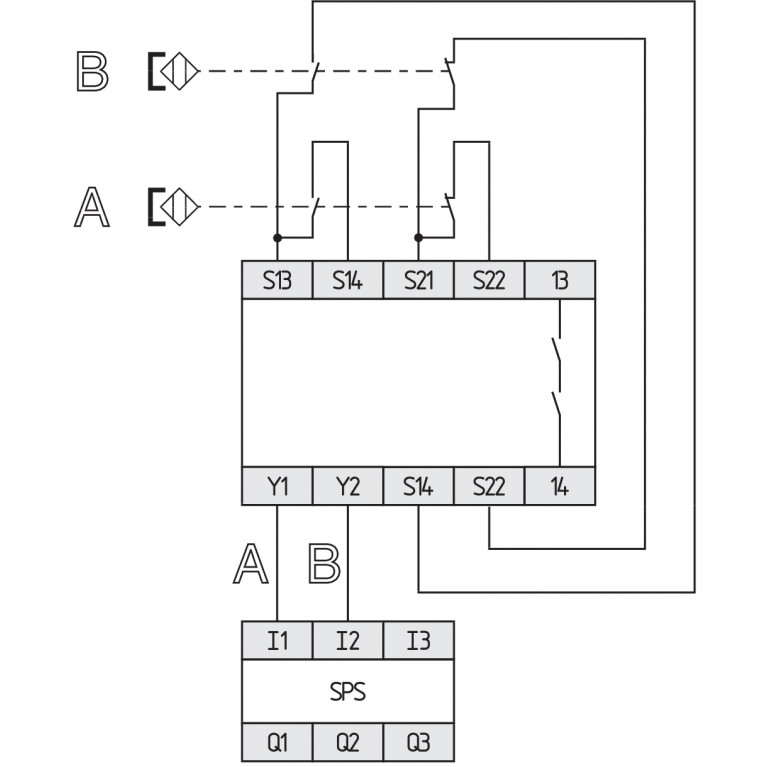

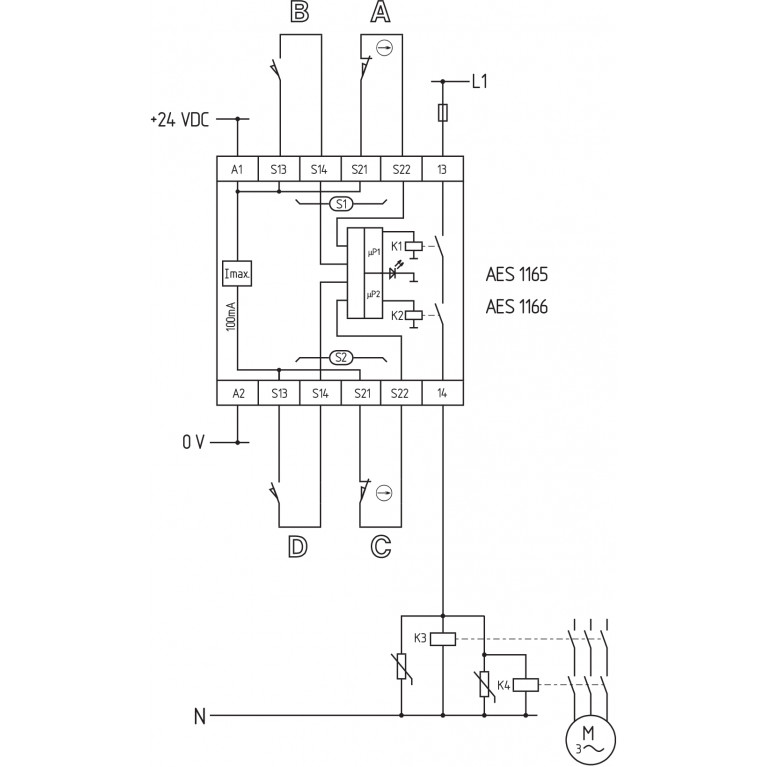

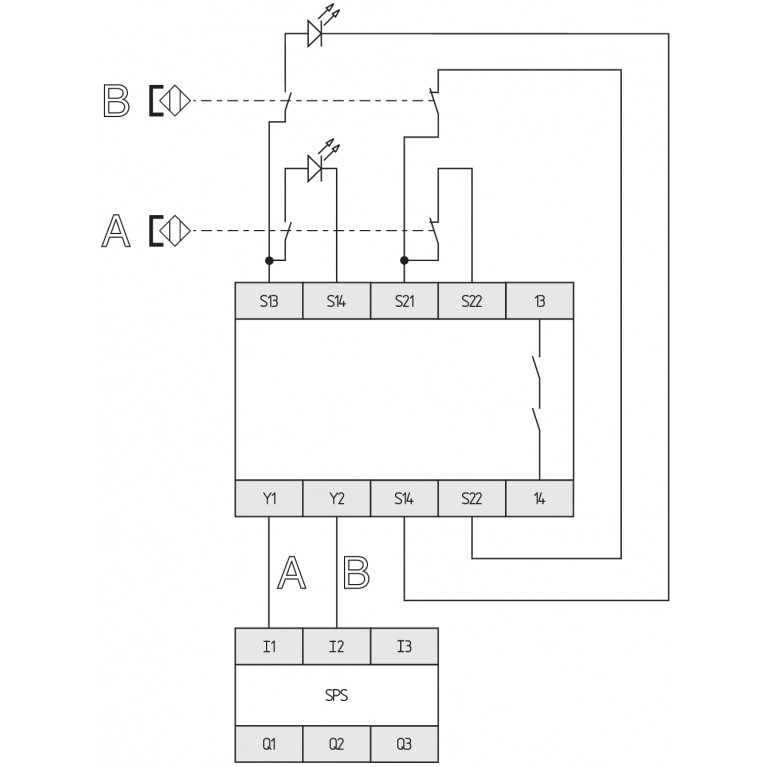

Пример подключения
Примечание (Схема подключения)
The wiring diagram is shown with guard doors closed and in de-energised condition.Monitoring 2 guard door(s), each with a magnetic safety sensor of the BNS rangeIf one or two external relays or contactors are used to switch the load, the system can then only be classified in Category 3 to EN ISO 13849-1, if exclusion of the fault “Failure of the external contactors” can be substantiated and is documented, e.g. by using reliable down-rated contactors. A second contactor leads to an increase in the level of security by redundant switching to switch the load off.The ISD tables (Intergral System Diagnostics) for analysis of the fault indications and their causes are shown in the appendix.Expansion of enable delay time: The enable delay time can be increased from 0.1 s to 1 s by changing the position of a jumper link connection under the cover of the unit.To secure 2 guard doors up to PL d and Category 3
Примечание
Примечание (Общее)
Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.
Разрешения - Стандарты
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Степень защиты зажимов или клемм
IP20
Степень защиты корпуса
IP40
Степень защиты монтажного пространства
IP54
Температура окружающей среды
+0 ... +55 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+70 °C
Устойчивость к вибрациям
10...55 Hz, Amplitude 0.35 mm, ± 15 %
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
4 kV
Электрические данные
Диапазон частот
50 Hz60 Hz
Задержка включения при RESET, обычно
20 ms
Задержка включения при автоматическом запуске, максимум, обычно
100 ms
Задержка выбытия в случае чрезвычайной ситуации, обычно
20 ms
Задержка отключения в случае сбоя питания, обычно
80 ms
Контактное сопротивление, максимальное
0.1 Ω
Материал контактов, электрический
Ag-Ni 10 and 0.2 µm gold-plated
Номинальное переменное напряжение для органов управления при мин
20.4 VDC
Номинальное переменное напряжение органов управления, 50 Гц, не
20.4 VAC
Номинальное переменное напряжение органов управления, 60 Гц, не
20.4 VAC
Номинальное рабочее напряжение
24 VDC
Номинальное управляющее напряжение постоянного тока, не более
28.8 VDC
Номинальное управляющее напряжение при переменном токе 50 Гц, не
26.4 VAC
Номинальное управляющее напряжение при переменном токе 60 Гц, не
26.4 VAC
Потребление электроэнергии
5 W
Примечание (контактное сопротивление)
in new state
Пульсации напряжения
10 %
Рабочее напряжение
24 VAC -15 % / +10 %24 VDC -10 % / +20 %
Тепловой испытательный ток
6 A
Электрические данные – безопасные релейные выходы
Коммутационная способность, максимальная
8 A
Коммутационная способность, минимум
10 mA
Напряжение, категория применения AC-15
230 VAC
Напряжение, категория применения DC-13
24 VDC
Ток, категория применения AC-15
6 A
Ток, категория применения DC-13
6 A
Электрические данные – Электромагнитная совместимость (ЭМС)
Рейтинг ЭМС
EMC-Directive
Электрические данные — Релейные выходы (вспомогательные контакты
Коммутационная способность, максимальная
2 A
Электрические данные — цифровой выход
Напряжение, категория применения DC-12
24 VDC
Ток, категория применения DC-12
0.1 A
Электрические данные — цифровые входы
Входной сигнал, ВЫСОКИЙ сигнал «1»
10 … 30 VDC
Входной сигнал, НИЗКИЙ сигнал «0»
0 … 2 VDC
Сопротивление проводимости, максимальное
40 Ω
