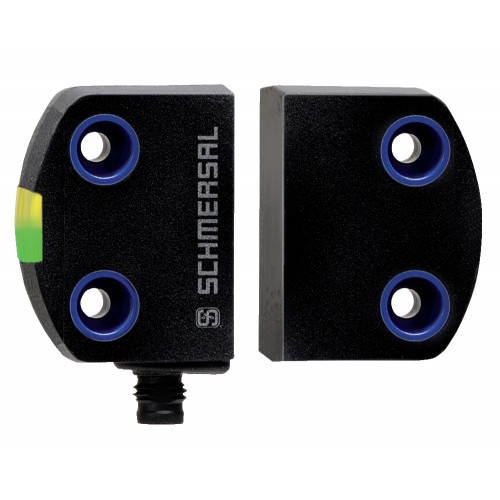

Данные для заказа
EAN (европейский артикул)
4030661436418
Артикул (номер заказа)
999999988
Описание типа продукта
RSS260-123456 Test
Примечание (Пропускная способность)
Not available!
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
LED yellow: Operating conditionLED green: Supply voltageLED red: Fault
Классификация безопасности
Значение ПФХ
6.80 x 10⁻¹⁰ /h
Стандарты
EN ISO 13849-1EN IEC 60947-5-3EN IEC 62061EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активная область
lateralfront
Монтаж
A 20 mm screw length usually suffices to mount the sensor. When the mounting plates are used, we recommend 25 mm long screws.
Срабатывающие панели
lateralfront side

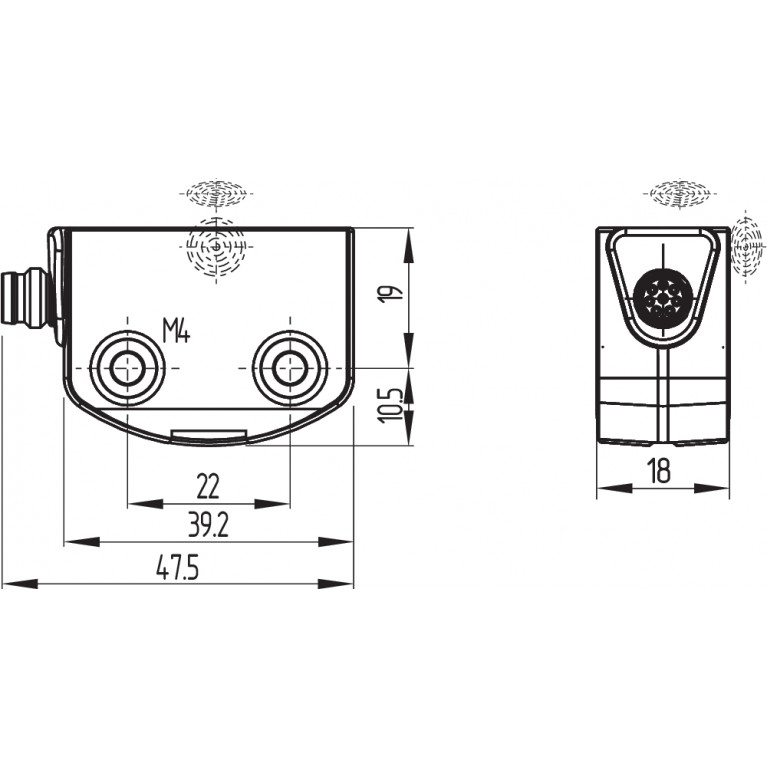

Механические данные – Размеры
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ», боковая
6 mm
Гарантированная дистанция переключения «ВКЛ», фронтальная
10 mm
Гарантированная дистанция переключения «ВЫКЛ», боковая
15 mm
Гарантированная дистанция переключения «ВЫКЛ», фронтальная
18 mm
Гистерезис (дистанция переключения), максимум
2 mm
Примечание (точность повторения R)
Axial offset: The long side allows for a maximum height misalignment (x) of sensor and actuator of 8 mm (e.g. mounting tolerance or due to guard door sagging). The axial misalignment (y) is max. ± 18 mm (see figure: Operating principle).Minimum 100 mm clearance in case of approach from side.
Расстояние переключения Sn
front 12 mmlateral 9 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Прекращение действия
Connector M8
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Назначение выводов
ПИН-код 2
X1 safety input 1: Brown
ПИН-код 4
Y1 safety output 1: Yellow
ПИН-код 5
OUT Diagnostic output OUT Grey
ПИН-код 6
X2 safety input 2: Pink
ПИН-код 7
Y2 safety output 2: Blue
ПИН-код 8
IN without function: Red
Общие данные
Активная область
Glass-fibre, thermoplastic
Время реакции, максимальное
100 ms
Кодирование
Universal coding
Материал корпуса
Plastic, thermoplastic, self-extinguishing
Продолжительность риска, максимальная
200 ms
Стандарты
EN IEC 60947-5-3
Топология датчика
Sensor for series wiring
Уровень кодирования согласно EN ISO 14119
Low
Условия установки (механические)
not flush
Общие данные - Особенности
Диагностический вывод
Yes
Интегральная диагностика системы, статус
Yes
Количество отказоустойчивых цифровых выходов
2
Количество полупроводниковых выходов с функцией сигнализации
1
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCICUKCA
Условия окружающей среды
Сопротивление шоку
30 g / 11 ms
Температура окружающей среды
-25 ... +65 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 55 Hz, amplitude 1 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Время до готовности, максимальное
2,000 ms
Категория применения DC-12
24 VDC / 0.05 A
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Ток питания холостого хода I0, типовой
100 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, ок.
1 Hz
Электрические данные – Электромагнитная совместимость (ЭМС)
Мешающее излучение
IEC 61000-6-4
Электрические данные — диагностические выходы
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
2 V
Ток, категория применения DC-12
0.05 A
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые выходы безопасности
Конструкция элементов управления
p-type
Напряжение, категория применения DC-12
24 VDC
Напряжение, категория применения DC-13
24 VDC
Падение напряжения Uд, не более
1 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-12
0.25 A
Ток, категория применения DC-13
0.25 A
