Аксессуар
Рекомендация (привод)
AZ/AZM201-B1AZ/AZM201-B30
Данные для заказа
EAN (европейский артикул)
4030661504315
Артикул (номер заказа)
999999000

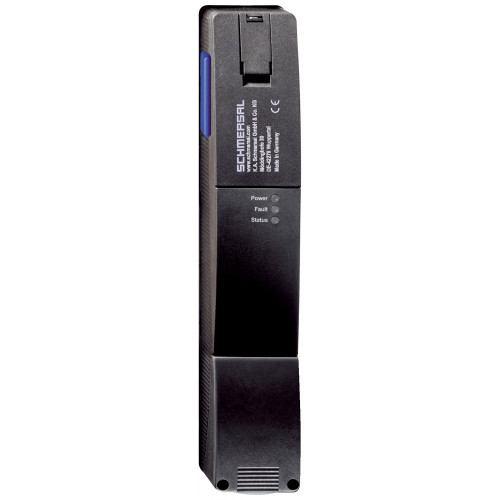

Описание типа продукта
AZ201-I2-CC-T-1P2P
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green
Классификация безопасности
Значение ПФХ
1.90 x 10⁻⁹ /h
Стандарты
EN ISO 13849-1EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Скорость срабатывания, максимальная
0.2 m/s
Тип крепежных винтов
2x M6

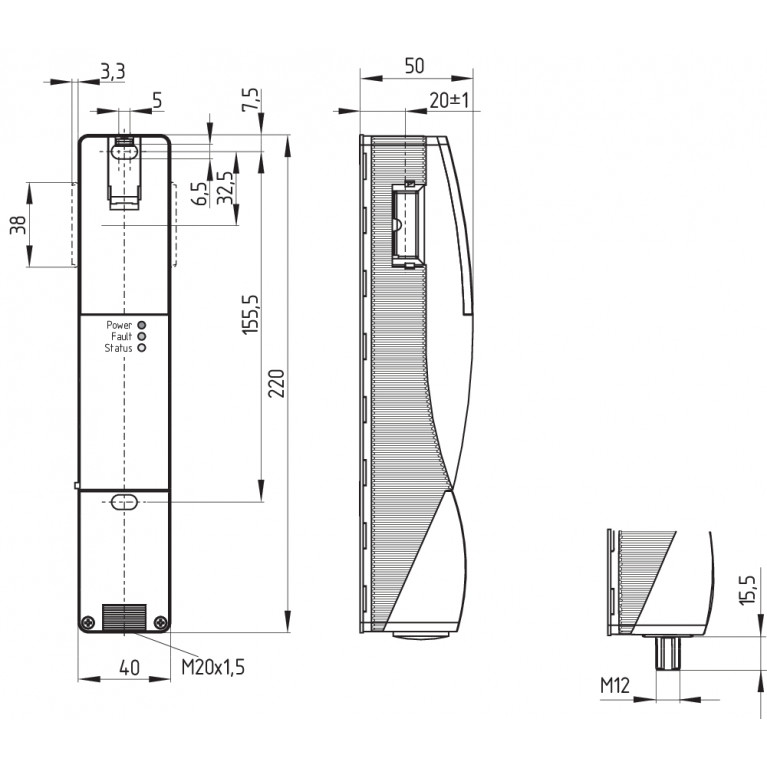

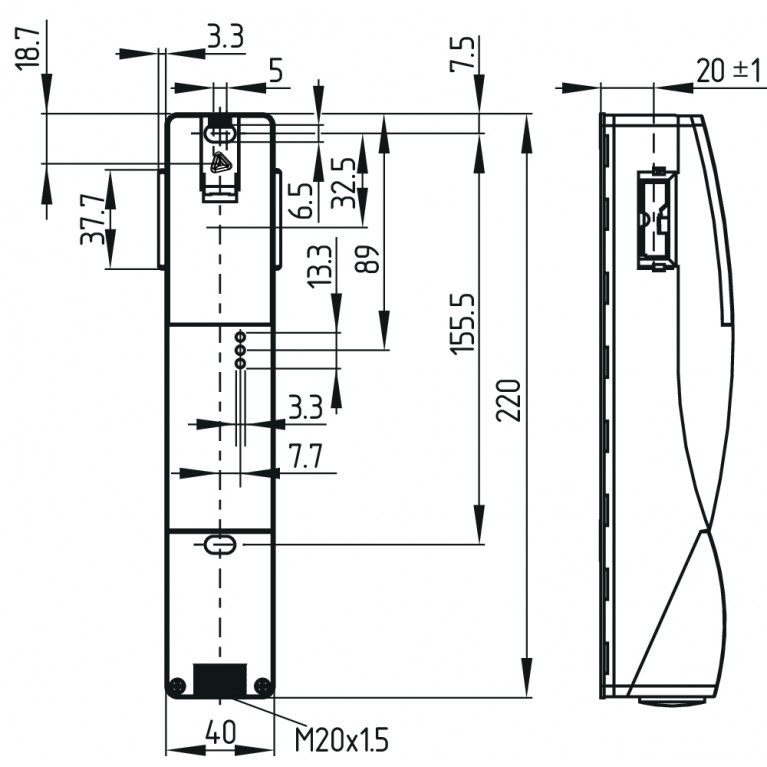

Механические данные – Размеры
Механические данные – расстояния переключения согласно EN IEC 60
Гарантированная дистанция переключения «ВКЛ» Sao
4 mm
Гарантированная дистанция переключения «ВЫКЛ» Sar
30 mm
Гистерезис (дистанция переключения), максимум
1.5 mm
Точность повторения R
0.5 mm
Механические данные – техника подключения
Длина цепи датчиков, не более
200 m
Прекращение действия
Spring pulley connection
Примечание (длина цепи датчика)
Cable length and cross-section change the voltage drop dependiing on the output current
Примечание (последовательное подключение)
Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD
Примечание (раздел кабеля)
All indications including the conductor ferrules.
Разрешенный тип кабеля
solid single-wiresolid multi-wireflexible
Сечение кабеля, максимальное
1.5 mm²
Сечение кабеля, минимальное
0.25 mm²
Сечение провода
23 ... 15 AWG
Сечение провода, максимальное
15 AWG
Сечение провода, минимальное
23 AWG
Общие данные
Время реакции, отключение выходов безопасности через входы безоп
0.5 ms
Время реакции, отключение выходов безопасности через исполнитель
100 ms
Выход передатчика RFID, максимум
-6 dB/m
Кодирование
Individual coding, multiple teaching
Материал корпуса
Glass-fibre, reinforced thermoplastic
Принцип работы
RFID, 125 kHz
Продолжительность риска, максимальная
200 ms
Стандарты
EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
High
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество контактов безопасности
2
Обнаружение короткого замыкания
Yes
Обнаружение перекрестного замыкания
Yes
Последовательное подключение
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Разрешения - Стандарты
Сертификаты
TÜVcULusFCCIC
Условия окружающей среды
Допустимая высота установки над уровнем моря, не более
2,000 m
Относительная влажность, не более
93 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
30 g / 11 ms
Температура окружающей среды
-25 ... +70 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Время до готовности, максимальное
4,000 ms
Номинал предохранителя внешнего провода и устройства
4 A gG
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 %
Ток питания холостого хода I0, типовой
50 mA
Требуемый номинальный ток короткого замыкания
100 A
Частота переключения, максимальная
1 Hz
Электрические данные — диагностические выходы
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-13
24 VDC
Обозначение, Диагностические выходы
OUT
Падение напряжения Uд, не более
4 V
Ток, категория применения DC-13
0.05 A
Электрические данные — цифровые входы безопасности
Длительность тестового импульса, не более
1 ms
Интервал тестовых импульсов, минимум
100 ms
Классификация ZVEI CB24I, Источник
C1C2C3
Классификация ZVEI CB24I, Мойка
C1
Обозначение, входы безопасности
X1 and X2
Пороги переключения
−3 V … 5 V (Low)15 V … 30 V (High)
Потребление тока при 24 В
5 mA
Электрические данные — цифровые выходы безопасности
Длительность тестового импульса, не более
0.5 ms
Интервал испытательных импульсов, типичный
1000 ms
Классификация ZVEI CB24I, Источник
C2
Классификация ZVEI CB24I, Мойка
C1C2
Конструкция элементов управления
short-circuit proof, p-type
Напряжение, категория применения DC-13
24 VDC
Номинальный рабочий ток (выходы безопасности)
250 mA
Обозначение, Выходы безопасности
Y1 and Y2
Падение напряжения Uд, не более
4 V
Ток утечки Ir, не более
0.5 mA
Ток, категория применения DC-13
0.25 A
