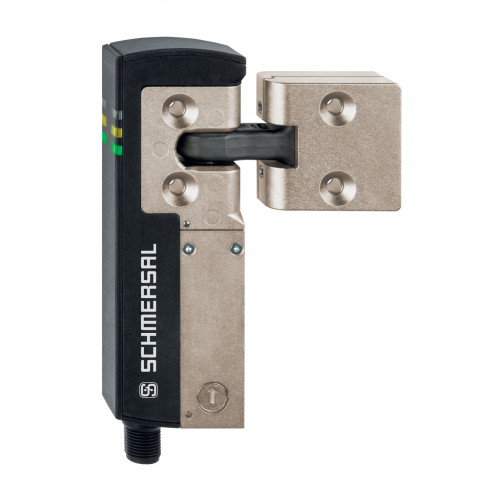

AZM201Z-SK-T-1P2PW-A

Код: 999999989

В наличии

EAN (европейский артикул)

4030661509143

Артикул (номер заказа)

999999989

Описание типа продукта

AZM201Z-SK-T-1P2PW-A

Примечание (Пропускная способность)

Not available!

Цена: 0,00 с НДС р./шт. руб./шт.

В корзину

Описание Доставка Оплата Инструкции

Описание

Мощность для блокировки
Компактный, плоский дизайн
119,5 мм х 40 мм х 20 мм
Высокая удерживающая сила 2000 г.
Усилие фиксации 40 Н
RFID-технология для защиты от несанкционированного доступа
Версия с индивидуальной маркировкой и уровнем кодирования «Высокий» согласно ISO 14119.
Только одна версия для распашных и раздвижных дверей.
Привод может плавно приближаться к блокировке под углом 180 градусов.
Симметричный монтаж, возможность крепления с обеих сторон.

Характеристики

Данные для заказа

EAN (европейский артикул)

4030661509143

Артикул (номер заказа)

999999989

Описание типа продукта

AZM201Z-SK-T-1P2PW-A

Примечание (Пропускная способность)

Not available!

Индикация состояния

Примечание (Светодиодный индикатор условий переключения)

Operating condition: LED greenError / functional defect: LED redSupply voltage UB: LED green

Классификация безопасности

Стандарты

EN ISO 13849-1EN IEC 61508

Классификация безопасности - Функция блокировки

Время миссии

20 Year(s)

Категория

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Классификация безопасности - Функция блокировки защитного кожуха

Значение PFD

8.90 x 10⁻⁴

Значение ПФХ

1.00 x 10⁻⁸ /h

Категория

Уровень полноты безопасности (SIL), подходит для применения в

Уровень производительности, до

Механические данные

Механическая долговечность, циклы блокировки

1,000,000 Operations

Механический срок службы, циклы привода

200,000 Operations

Момент затяжки крепежных винтов, не менее

4 Nm

Примечание (сила фиксации)

+/- 25%

Сила фиксации

40 N

Удерживающая сила Fmax, не более

2,600 N

Удерживающая сила ФЖ по EN ISO 14119

2,000 N

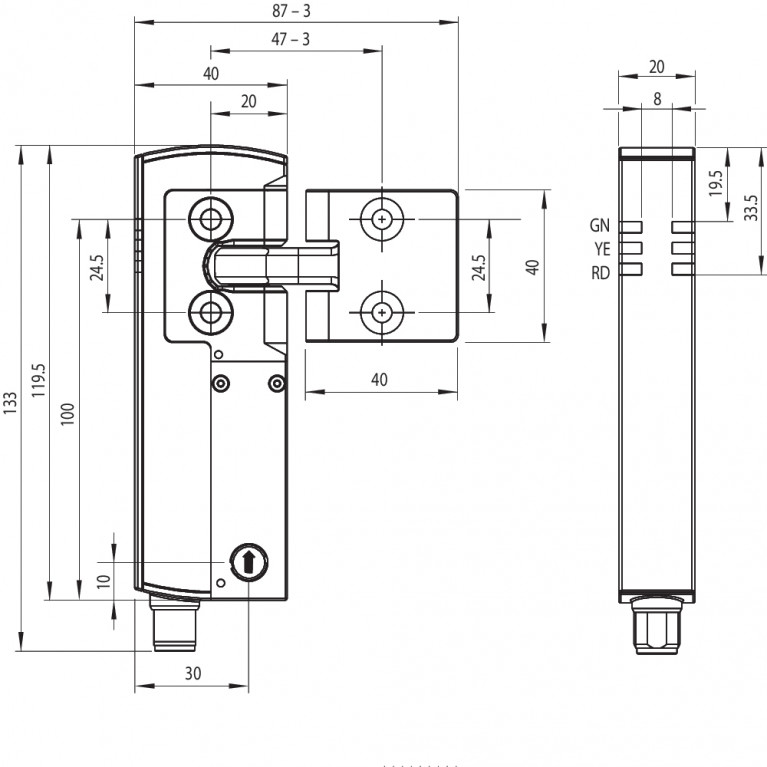

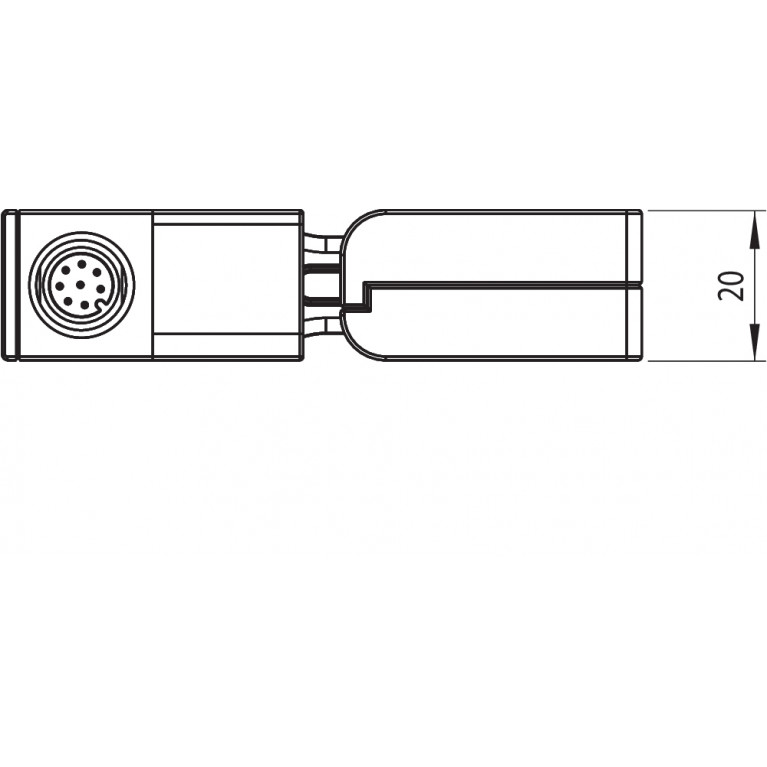

Механические данные – Размеры

Высота датчика

20 mm

Длина датчика

119.5 mm

Ширина датчика

40 mm

Механические данные – техника подключения

Длина цепи датчиков, не более

30 m

Прекращение действия

Screw terminalsScrew terminals M20 x 1.5

Примечание (последовательное подключение)

Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD

Примечание (раздел кабеля)

All indications including the conductor ferrules.

Сечение кабеля, максимальное

1.5 mm²

Сечение кабеля, минимальное

0.25 mm²

Сечение провода

23 ... 15 AWG

Сечение провода, максимальное

15 AWG

Сечение провода, минимальное

23 AWG

Назначение выводов

ПИН-код 1

A1 Supply voltage UB

ПИН-код 2

X1 Safety input 1

ПИН-код 3

A2 GND

ПИН-код 4

Y1 Safety output 1

ПИН-код 5

OUT Diagnostic output

ПИН-код 6

X2 Safety input 2

ПИН-код 7

Y2 Safety output 2

Общие данные

Вес брутто

584 g

Время реакции, максимальное

100 ms

Выход передатчика RFID, максимум

-6 dB/m

Диапазон частот RFID

125 kHz

Кодирование

Universal coding

Материал корпуса

Light alloy die cast and plastic (glass-fibre reinforced thermoplastic, self-extinguishing)

Принцип работы

RFID

Продолжительность риска, максимальная

200 ms

Стандарты

EN ISO 13849-1EN ISO 14119EN IEC 60947-5-3EN IEC 61508

Уровень кодирования согласно EN ISO 14119

Low

Общие данные - Особенности

Блокировка соленоида контролируется

Yes

Интегральная диагностика системы, статус

Yes

Мощность для блокировки

Yes

Обнаружение короткого замыкания

Yes

Обнаружение перекрестного замыкания

Yes

Последовательное подключение

Yes

Функции безопасности

Yes

Разрешения - Стандарты

Сертификаты

TÜVcULusFCCIC

Условия окружающей среды

Допустимая высота установки над уровнем моря, не более

2,000 m

Класс защиты

III

Относительная влажность, не более

93 %

Примечание (Относительная влажность)

non-condensingnon-icing

Сопротивление шоку

30 g / 11 ms

Температура окружающей среды

-25 ... +60 °C

Температура хранения и транспортировки, минимальная

-40 °C

Температура хранения и транспортировки, не более

+85 °C

Устойчивость к вибрациям

10 … 55 Hz, amplitude 1 mm

Условия окружающей среды – значения изоляции

Категория перенапряжения

III

Номинальное импульсное выдерживаемое напряжение Uimp

0.8 kV

Номинальное напряжение изоляции Ui

32 VDC

Степень загрязнения

Электрические данные

Время до готовности, максимальное

4,000 ms

Номинал предохранителя внешнего провода и устройства

2 A gG

Рабочий ток

1,200 mA

Ток потребления магнита в момент переключения, пиковый

600 mA / 100 ms

Требуемый номинальный ток короткого замыкания

100 A

Электрические данные — диагностические выходы

Напряжение, категория применения DC-12

24 VDC

Напряжение, категория применения DC-13

24 VDC

Ток, категория применения DC-12

0.05 A

Ток, категория применения DC-13

0.05 A

Электрические данные — магнитное управление

Время включения магнита

100 %

Длительность тестового импульса, не более

5 ms

Интервал тестовых импульсов, минимум

40 ms

Классификация ZVEI CB24I, Источник

C1C2C3

Классификация ZVEI CB24I, Мойка

Обозначение, Магнитный контроль

Электрические данные — цифровые входы безопасности

Длительность тестового импульса, не более

1 ms

Интервал тестовых импульсов, минимум

100 ms

Классификация ZVEI CB24I, Источник

C1C2C3

Классификация ZVEI CB24I, Мойка

Обозначение, входы безопасности

X1 and X2

Электрические данные — цифровые выходы безопасности

Длительность тестового импульса, не более

0.5 ms

Интервал испытательных импульсов, типичный

1000 ms

Классификация ZVEI CB24I, Источник

Классификация ZVEI CB24I, Мойка

C1C2

Конструкция элементов управления

short-circuit proof, p-type

Напряжение, категория применения DC-12

24 VDC

Напряжение, категория применения DC-13

24 VDC

Номинальный рабочий ток (выходы безопасности)

250 mA

Обозначение, Выходы безопасности

Y1 and Y2

Ток, категория применения DC-12

0.25 A

Ток, категория применения DC-13

0.25 A
