Данные для заказа
EAN (европейский артикул)
4030661364858
Артикул (номер заказа)
101194500
Номер eCl@ss, версия 11.0
27-27-26-03
Номер eCl@ss, версия 12.0
27-27-26-03
Номер eCl@ss, версия 9.0
27-27-26-03
Номер ETIM, версия 6.0
EC002593
Номер ETIM, версия 7.0
EC002593

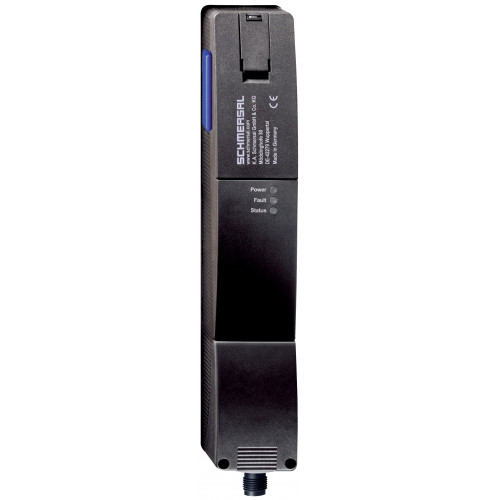

Описание типа продукта
AZM 200 BZ ST-T-AS AP
Примечание (Пропускная способность)
Not available!
Другие данные
Примечание (приложения)
sliding safety guardremovable guardhinged safety guard
Индикация состояния
Примечание (Светодиодный индикатор условий переключения)
(1) LED green-red (AS-i Duo LED): Supply voltage / Communication error / Slave address = 0(2) LED red: Internal device error(3) LED yellow: Device condition
Классификация безопасности
Значение ПФХ
4.00 x 10⁻⁹ /h
Стандарты
EN IEC 60947-5-3EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Механическая долговечность, минимум
1,000,000 Operations
Момент затяжки винта, не более
1 Nm
Момент затяжки винтов крепления крышки корпуса,
0.7 Nm
Момент затяжки винтов крепления крышки корпуса,
1 Nm
Примечание (сила зажима Fмакс.)
1,300 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Примечание (сила зажима ФЖ)
1,000 N when used with the AZ/AZM201-B30 actuator, for indoor use.
Скорость срабатывания, максимальная
2 m/s
Удерживающая сила Fmax, не более
2,600 N
Удерживающая сила ФЖ по EN ISO 14119
2,000 N

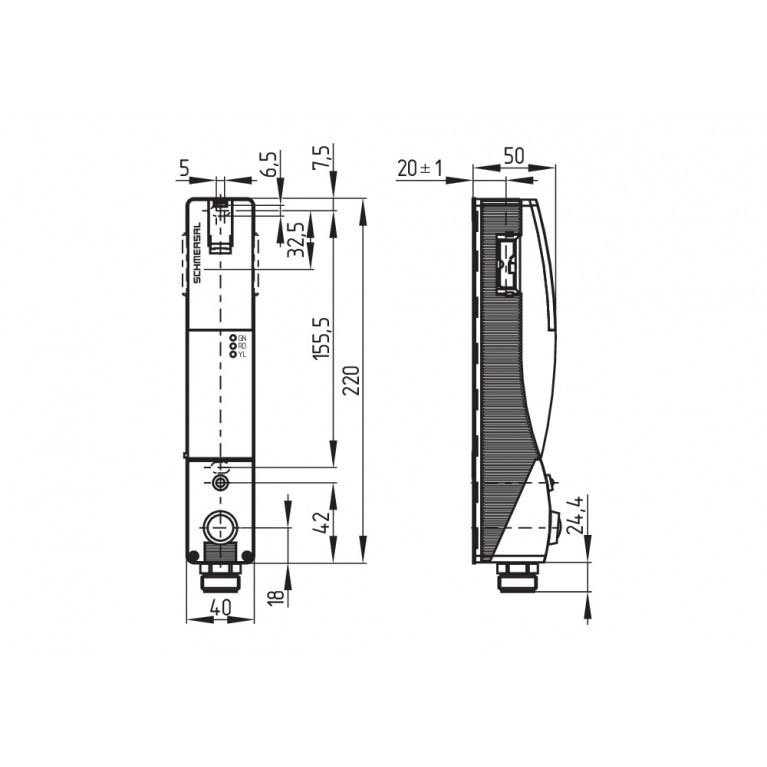

Механические данные – Размеры
Механические данные – техника подключения
Прекращение действия

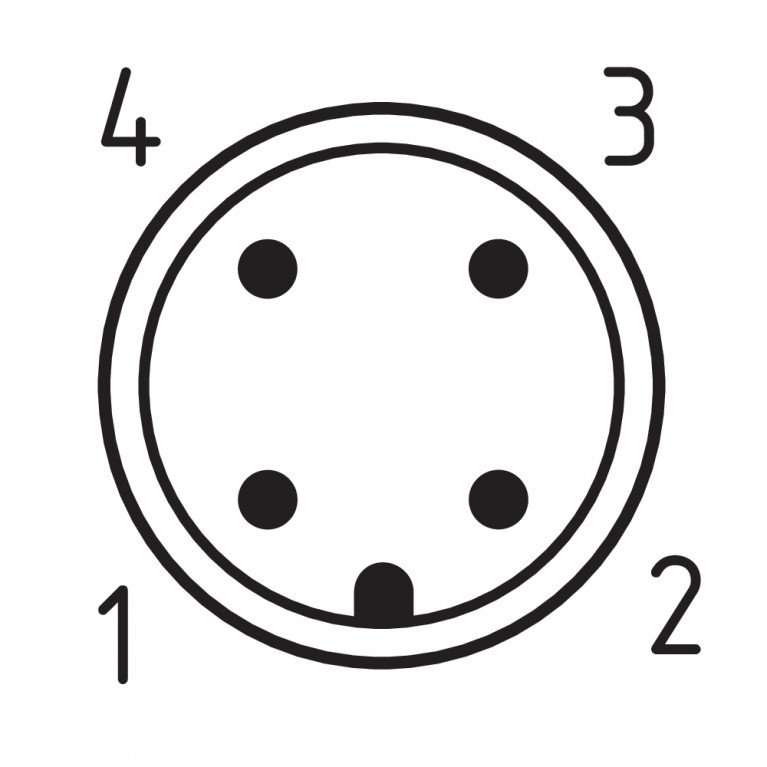

Connector plug M12, 4-pole, (A-coding)
Назначение выводов
Общие данные
Время реакции, максимальное
60 ms
Кодирование
Universal coding
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Принцип работы
electromechanical
Продолжительность риска, максимальная
120 ms
Стандарты
EN IEC 62026-2EN ISO 13849-1EN IEC 60947-5-1EN IEC 60947-5-3EN IEC 61508
Уровень кодирования согласно EN ISO 14119
Low
Общие данные - Особенности
Интегральная диагностика системы, статус
Yes
Количество направлений действия
1
Комбинированный контроль привода и блокировки
Yes
Мощность для блокировки
Yes
Объем поставки
Объем поставки
Actuator must be ordered separately.
Примечание
Примечание (Общее)
Interlocks with the power to lock principle may only be used in special cases after a thorough evaluation of the accident risk, since the guarding device can immediately be opened on failure of the electrical power supply or when the main switch is opened.
ПРИМЕЧАНИЕ_VOLT_OPERAT_AUX_DC
stabilised PELV power supply
Разрешения - Стандарты
Сертификаты
TÜVcULusASi-SaW
Условия окружающей среды
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensing
Сопротивление шоку
30 g / 11 ms
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 Hz ... 150 Hz, amplitude 0.35 mm
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 VDC
Электрические данные
Время до готовности, максимальное
4,000 ms
Электрические данные – Вспомогательное напряжение
Номинальное рабочее напряжение
24 VDC
Рабочее напряжение
24 VDC -15 % / +10 % (stabilised PELV power supply)
Электрические данные — AS-интерфейс
AS-i Потребление тока, максимальное
100 mA
Номинальное рабочее напряжение
26.5 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — магнитное управление
Время включения магнита
100 %
Электрические данные — спецификация AS-интерфейса
AS-i, код ввода-вывода
0x7
Биты параметров AS-i, P0
Safety guard and actuator detected
Биты параметров AS-i, P1
Solenoid interlock locked
Биты параметров AS-i, P2
Magnet voltage in tolerance range
Биты параметров AS-i, P3
Error
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0
Solenoid control
Выходы AS-i, DO 1
No Function
Выходы AS-i, DO 2
No Function
Выходы AS-i, DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)FID: periphery error
Спецификация AS-i
Safety-Slave
