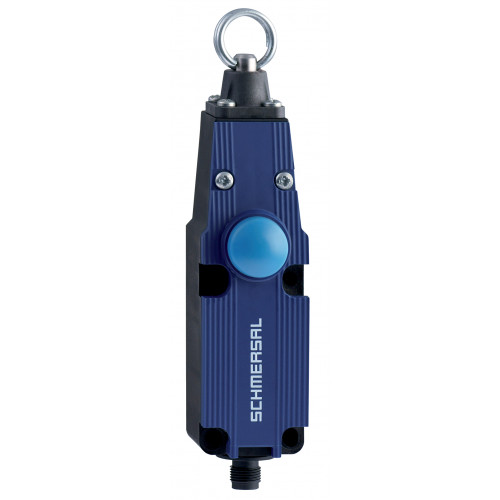

Тросовый выключатель ZQ 700 FK-AS

Код: 101215845
В наличии
EAN (европейский артикул)
4030661404677
Артикул (номер заказа)
101215845
Номер eCl@ss, версия 11.0
27-37-12-01
Номер eCl@ss, версия 12.0
27-37-12-01
Номер eCl@ss, версия 9.0
27-37-12-01
Номер ETIM, версия 6.0
EC002026
Номер ETIM, версия 7.0
EC002026
Описание типа продукта
ZQ 700 FK-AS
Цена: 0,00 с НДС р./шт. руб./шт.
В корзину
Описание
  • Интерфейс AS Разъем для плоского кабеля, снизу, поворотный
  • Корпус из термопластика
  • Одна сила натяжения для кабелей длиной до 10 м.
  • Отпустить кнопку
  • Индикатор положения
  • Поворот буксирной проушины невозможен
  • обнаружение натяжения и обрыва провода
  • Двойная изоляция
  • Интегрированный AS-интерфейс
  • Подходит для AS-i Power24.
Характеристики
Данные для заказа
EAN (европейский артикул)
4030661404677
Артикул (номер заказа)
101215845
Номер eCl@ss, версия 11.0
27-37-12-01
Номер eCl@ss, версия 12.0
27-37-12-01
Номер eCl@ss, версия 9.0
27-37-12-01
Номер ETIM, версия 6.0
EC002026
Номер ETIM, версия 7.0
EC002026
Описание типа продукта
ZQ 700 FK-AS
Примечание (Пропускная способность)
Not available!
Классификация безопасности
Время миссии
20 Year(s)
Значение ПФХ
1.40 x 10⁻⁸ /h
Категория
4
Примечание (значение PFH)
up to max. 5,000 switching cycles/year
Стандарты
EN IEC 61508
Уровень полноты безопасности (SIL), подходит для применения в
3
Уровень производительности, до
e
Механические данные
Активация движения
400 mm
Механическая долговечность, минимум
100,000 Operations
Усилие срабатывания, максимальное
200 N

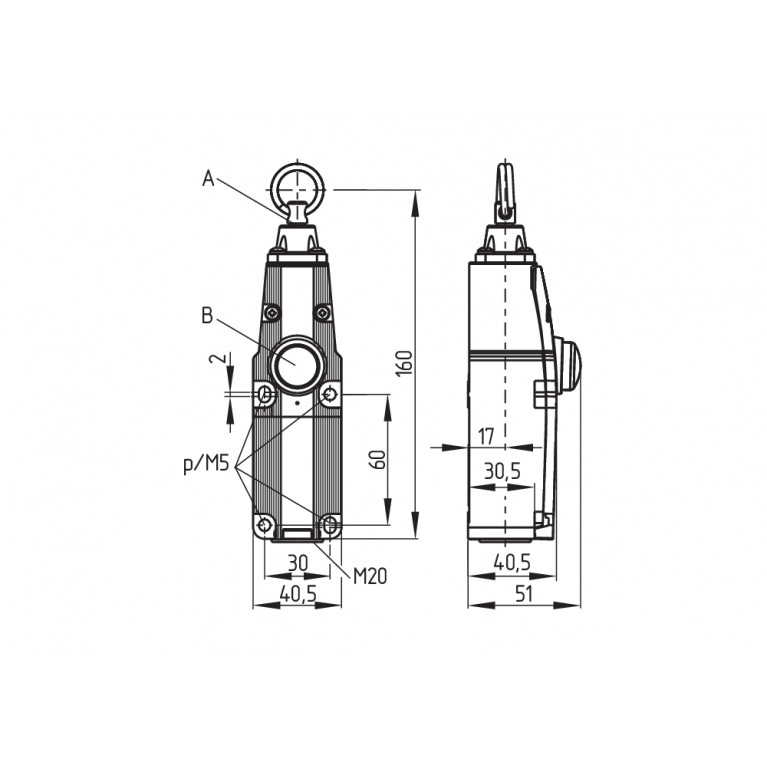

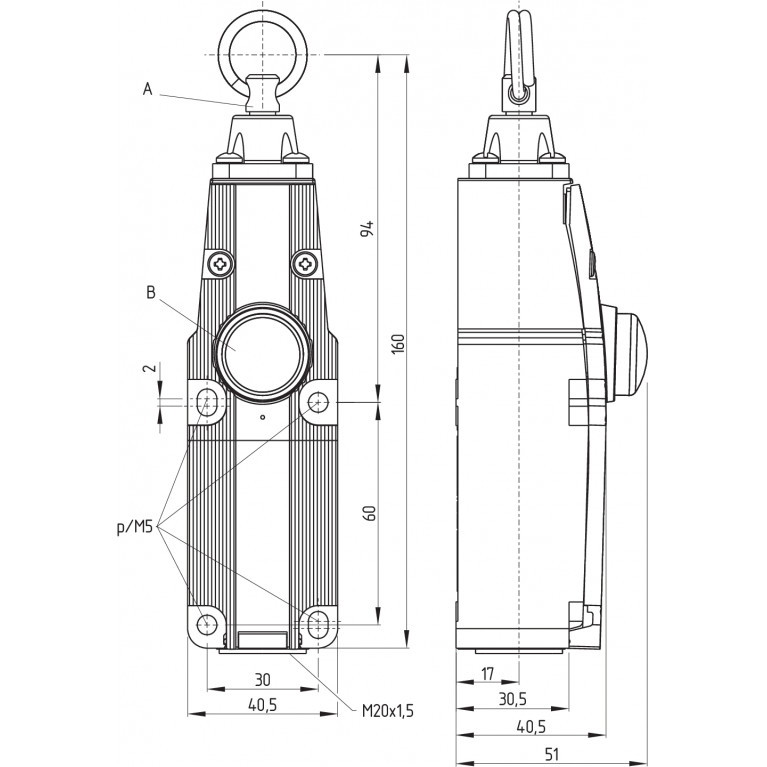

Механические данные – Размеры
Высота датчика
182.5 mm
Длина датчика
51 mm
Ширина датчика
40.5 mm
Механические данные – техника подключения
Прекращение действия
Connection for flat cable
Общие данные
Вес брутто
265 g
Время реакции, максимальное
100 ms
Длина провода, максимальная
10 m
Материал корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Материал крышки корпуса
Plastic, glass-fibre reinforced thermoplastic, self-extinguishing
Стандарты
EN 50295EN ISO 13849-1EN ISO 13850EN IEC 60947-5-1EN IEC 61508
Примечание
Примечание (Общее)

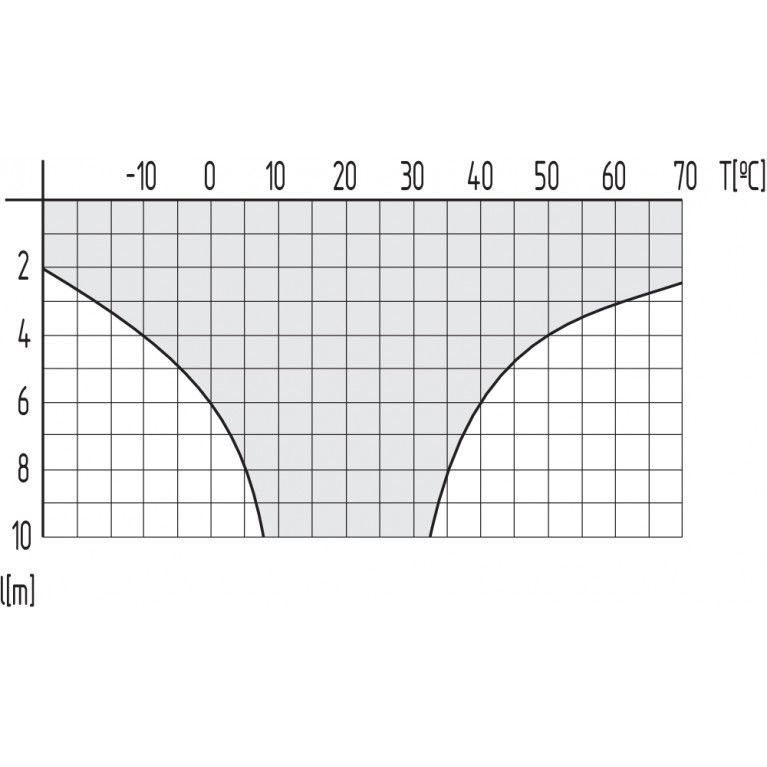

Recommended cable lengths for pull-wire Emergency-Stop switches in relation to the range of ambient temperature.As the thimbles are subject to deformation in case of wire pull, the wire should be pulled several times after fitting. After that, the wire must be re-tensioned using the eyebolt or the tensioner.The addressing must take place via the M12 connector or the flat cable connection.At 2 mm to5 mm distance, intermediate wire supports are required, see accessories
Разрешения - Стандарты
Сертификаты
cULusASi-SaW
Условия окружающей среды
Класс защиты
II
Относительная влажность, минимум
30 %
Относительная влажность, не более
95 %
Примечание (Относительная влажность)
non-condensingnon-icing
Сопротивление шоку
15 g / 11 ms
Степень защиты
IP67
Температура окружающей среды
-25 ... +60 °C
Температура хранения и транспортировки, минимальная
-25 °C
Температура хранения и транспортировки, не более
+85 °C
Устойчивость к вибрациям
10 … 150 Hz, amplitude 0.35 mm / 5 g
Условия окружающей среды – значения изоляции
Категория перенапряжения
III
Номинальное импульсное выдерживаемое напряжение Uimp
0.8 kV
Номинальное напряжение изоляции Ui
32 V
Степень загрязнения
3
Электрические данные
Потребление тока
50 mA
Принцип переключения
Snap action
Частота переключения
3,600 /h
Электрические данные — AS-интерфейс
Номинальное рабочее напряжение
18 ... 31.6 VDC (Protection against polarity reversal)
Электрические данные — спецификация AS-интерфейса
AS-i профиль
S-0.B.F.F
AS-i, ID-код
0xB
AS-i, ID-код1
0xF
AS-i, ID-код2
0xF
AS-i, код ввода-вывода
0x0
Адрес модуля ввода AS-i
Биты параметров AS-i, P0
Channel 2 switched
Биты параметров AS-i, P1
No function
Биты параметров AS-i, P2
No function
Биты параметров AS-i, P3
No function
Версия AS-i
V 3.0
Вход AS-i, канал 1
Data bits DI 0 / DI 1 = dynamic code transmission
Вход AS-i, канал 2
Data bits DI 2 / DI 3 = dynamic code transmission
Выходы AS-i, DO 0… DO 3
No Function
Примечание (адрес модуля ввода AS-i)
Preset to address 0, can be changed through AS-interface bus master or hand-held programming device
Примечание (биты AS-iParameter)
Set the parameter outputs to "1111" (0xF)FID: periphery error
